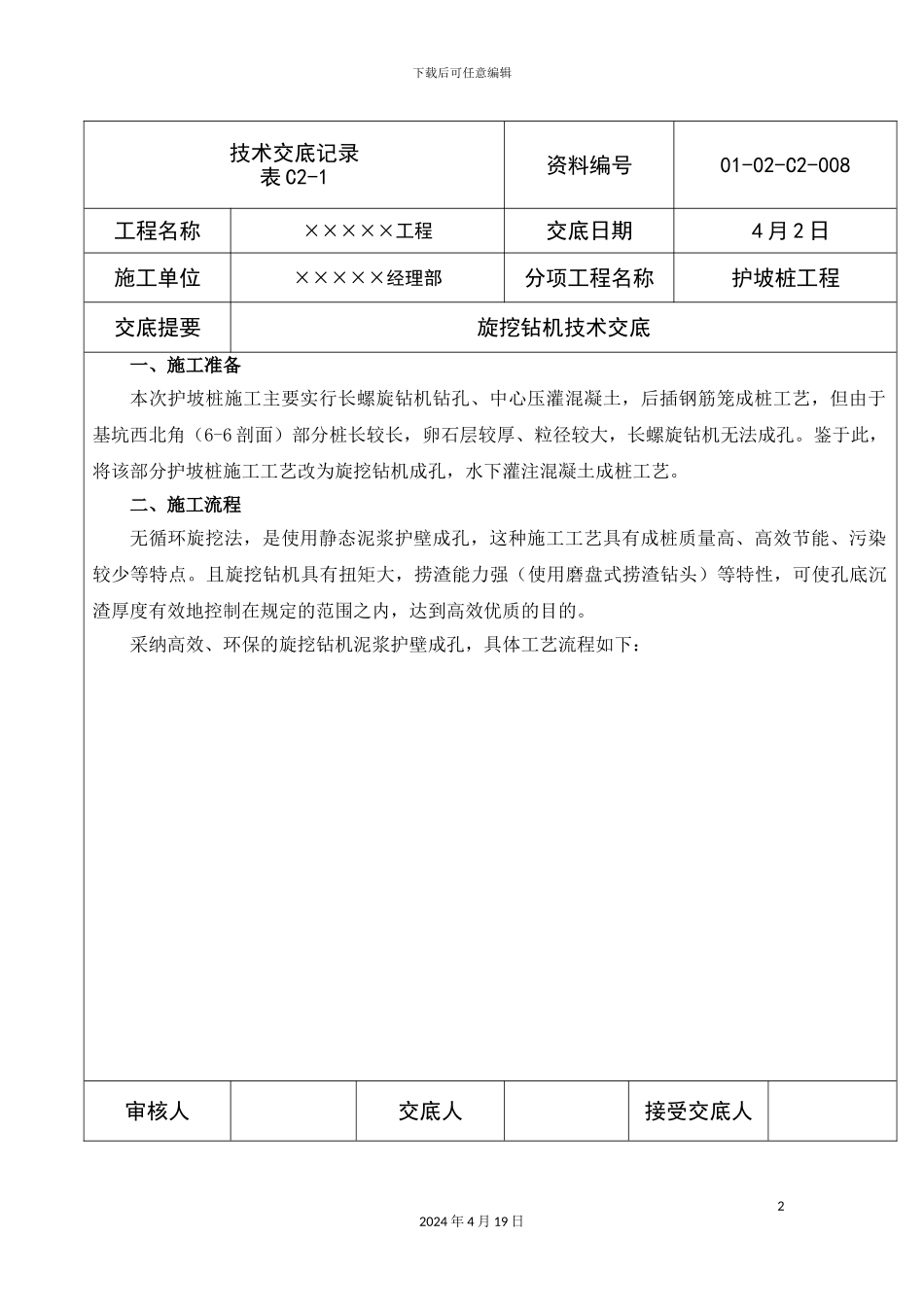

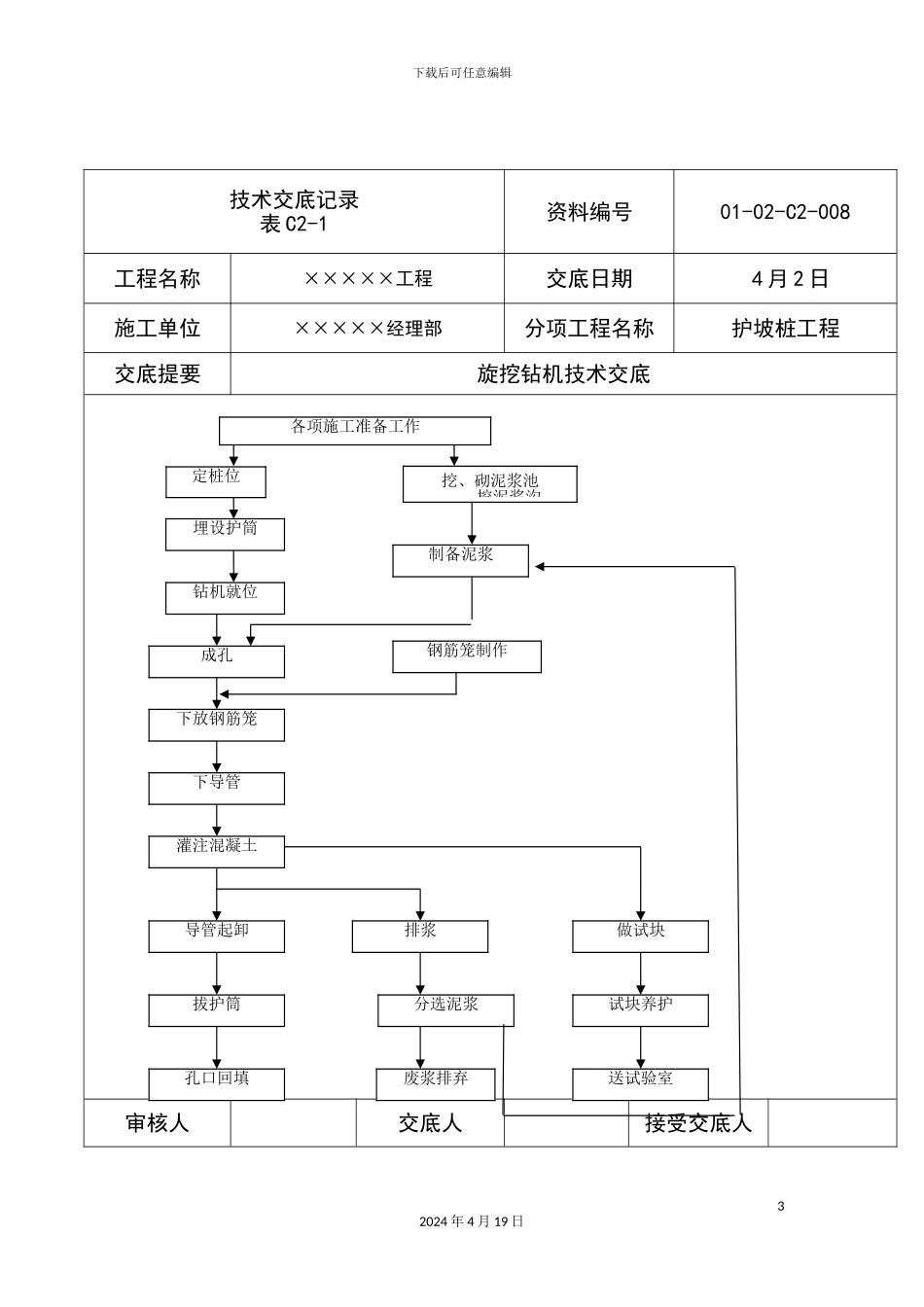

下载后可任意编辑旋挖钻机技术交底12024 年 4 月 19 日下载后可任意编辑技术交底记录表 C2-1资料编号01-02-C2-008工程名称×××××工程交底日期 4 月 2 日施工单位×××××经理部分项工程名称护坡桩工程交底提要旋挖钻机技术交底一、施工准备本次护坡桩施工主要实行长螺旋钻机钻孔、中心压灌混凝土，后插钢筋笼成桩工艺，但由于基坑西北角（6-6 剖面）部分桩长较长，卵石层较厚、粒径较大，长螺旋钻机无法成孔。鉴于此，将该部分护坡桩施工工艺改为旋挖钻机成孔，水下灌注混凝土成桩工艺。二、施工流程无循环旋挖法，是使用静态泥浆护壁成孔，这种施工工艺具有成桩质量高、高效节能、污染较少等特点。且旋挖钻机具有扭矩大，捞渣能力强（使用磨盘式捞渣钻头）等特性，可使孔底沉渣厚度有效地控制在规定的范围之内，达到高效优质的目的。采纳高效、环保的旋挖钻机泥浆护壁成孔，具体工艺流程如下：审核人交底人接受交底人22024 年 4 月 19 日下载后可任意编辑技术交底记录表 C2-1资料编号01-02-C2-008工程名称×××××工程交底日期 4 月 2 日施工单位×××××经理部分项工程名称护坡桩工程交底提要旋挖钻机技术交底审核人交底人接受交底人32024 年 4 月 19 日各项施工准备工作定桩位挖、砌泥浆池挖泥浆沟埋设护筒钻机就位制备泥浆下放钢筋笼成孔下导管灌注混凝土导管起卸孔口回填拔护筒排浆分选泥浆废浆排弃送试验室试块养护做试块钢筋笼制作下载后可任意编辑技术交底记录表 C2-1资料编号01-02-C2-008工程名称×××××工程交底日期 4 月 2 日施工单位×××××经理部分项工程名称护坡桩工程交底提要旋挖钻机技术交底三、旋挖钻机施工图例工序及要求序号施工工艺施工要点施工实例1测量放线以现场提供的水准点及测量控制网进行引测,在桩施工过程中,每天应对现场测量控制点进行校核,并作好有效保护。2埋设护筒钻机就位埋设护筒时，护筒中心轴线对正测定的桩位中心，严格保持护筒的垂直度。护筒固定在正确位置后，用粘土回填压实，以保证其垂直度及防止泥浆流失及护筒位移。护筒埋设深度不小于 1.0 米。3制备泥浆现场挖泥浆池进行泥浆制备。见后文。审核人交底人接受交底人42024 年 4 月 19 日下载后可任意编辑技术交底记录表 C2-1资料编号01-02-C2-008工程名称×××××工程交底日期 4 月 2 日施工单位×××××经理部分项工程名称护坡桩工程交底提要旋挖钻机技术交底4钻孔施工⑴ 钻机就位，...
