旧油管判定及分级应用技术规范范本

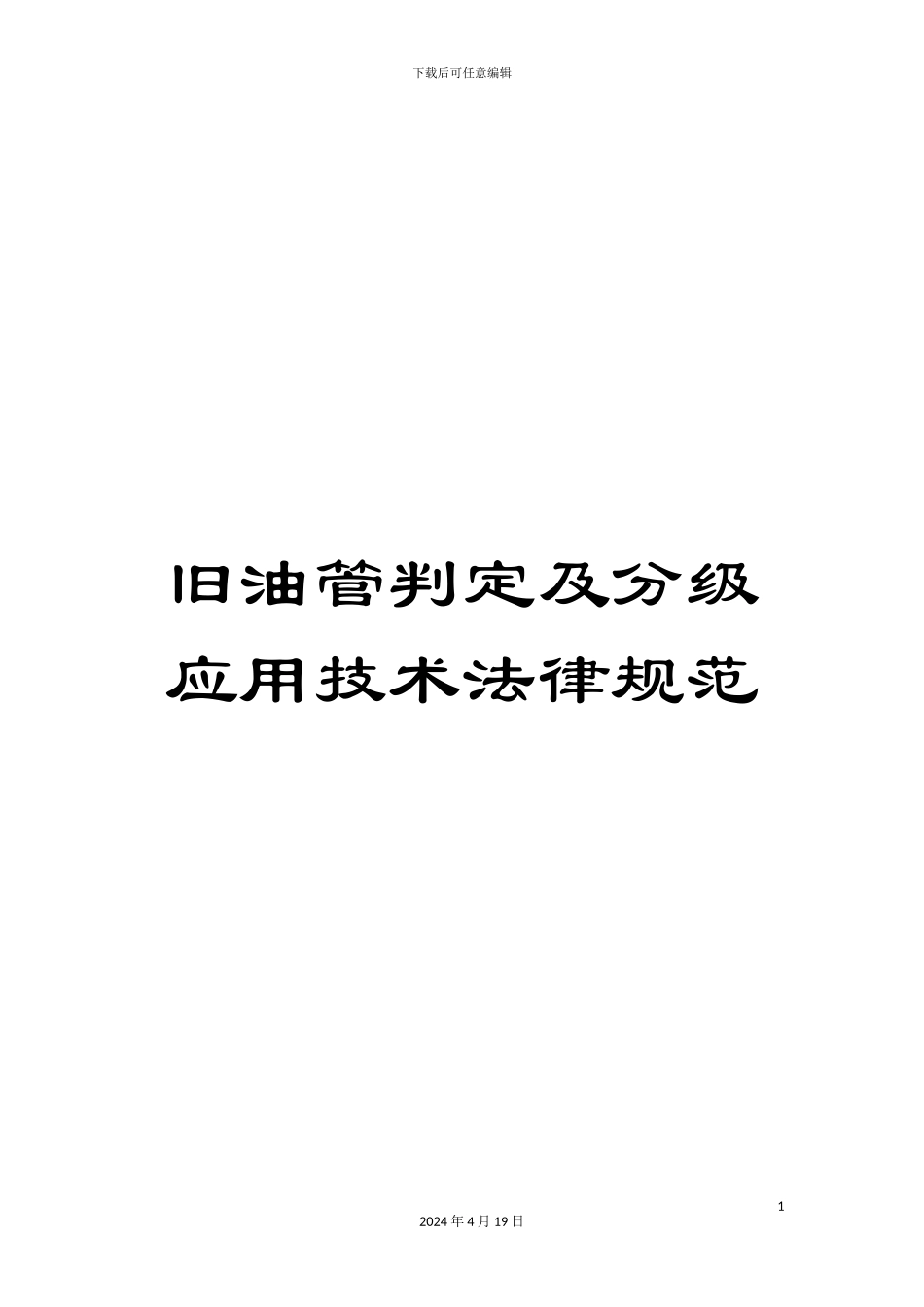

旧油管判定及分级应用技术规范范本_第1页

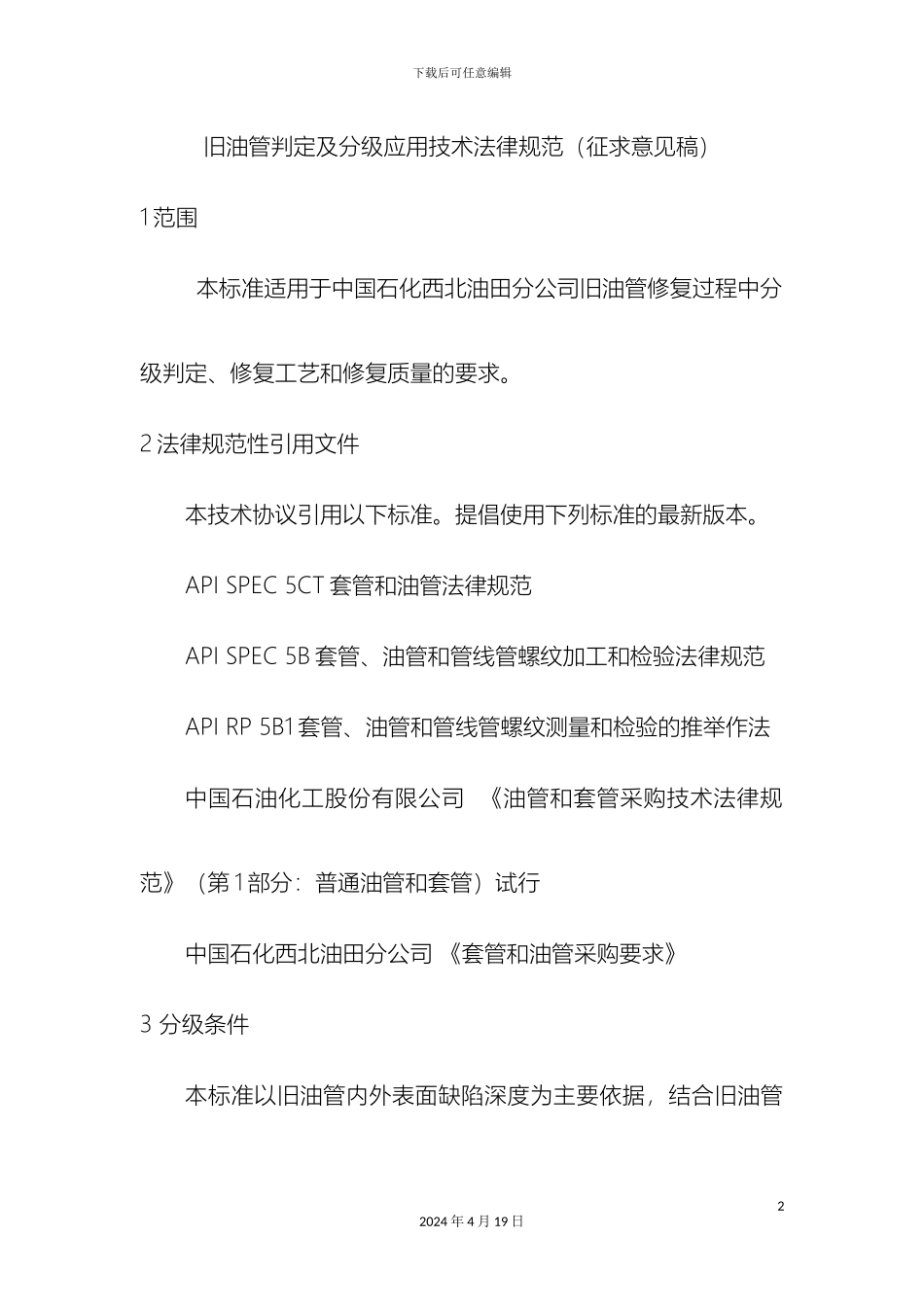

旧油管判定及分级应用技术规范范本_第2页

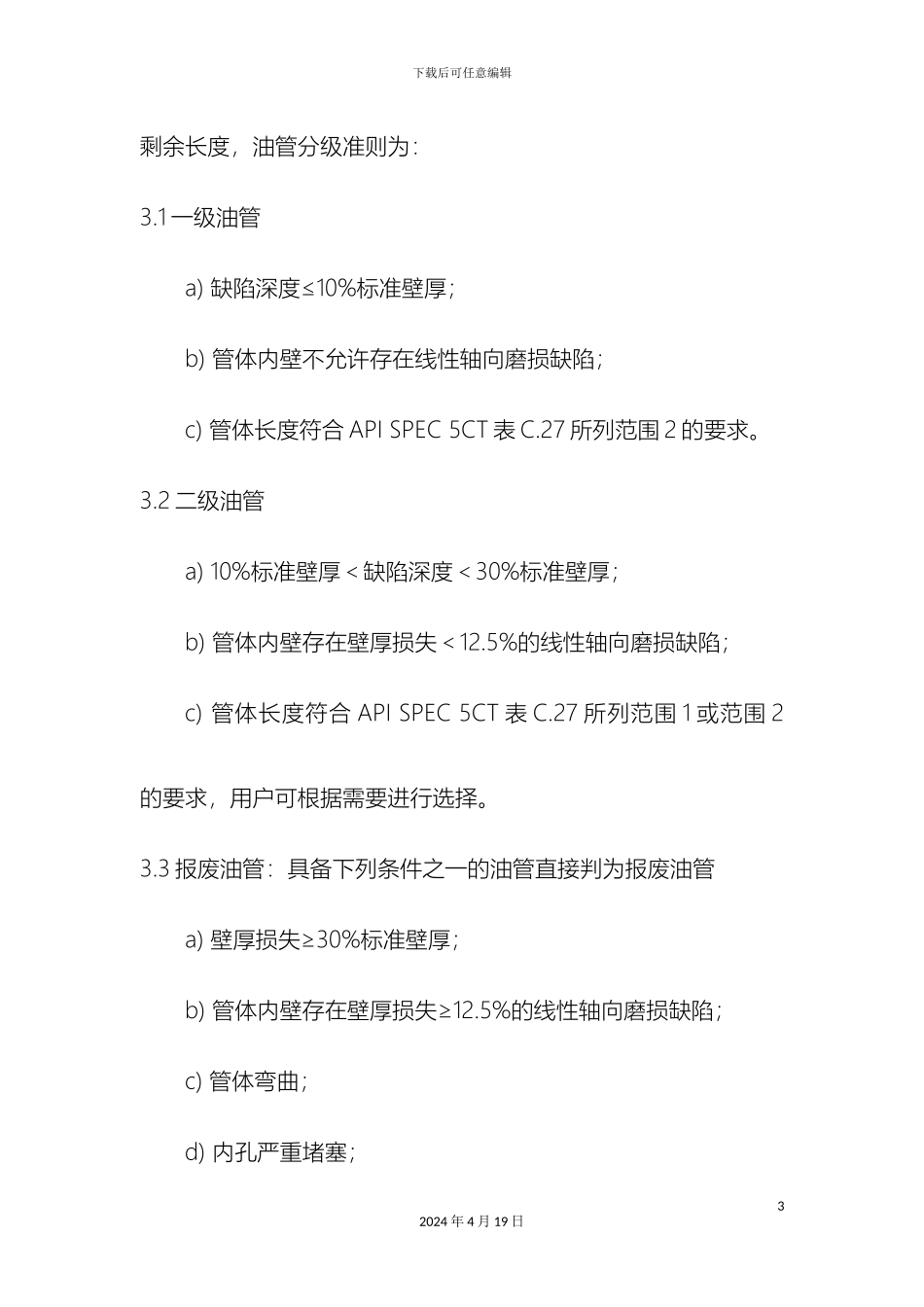

旧油管判定及分级应用技术规范范本_第3页
下载后可任意编辑旧油管判定及分级应用技术法律规范12024 年 4 月 19 日下载后可任意编辑旧油管判定及分级应用技术法律规范(征求意见稿)1 范围本标准适用于中国石化西北油田分公司旧油管修复过程中分级判定、修复工艺和修复质量的要求。2 法律规范性引用文件本技术协议引用以下标准。提倡使用下列标准的最新版本。API SPEC 5CT 套管和油管法律规范API SPEC 5B 套管、油管和管线管螺纹加工和检验法律规范API RP 5B1 套管、油管和管线管螺纹测量和检验的推举作法中国石油化工股份有限公司 《油管和套管采购技术法律规范》(第 1 部分:普通油管和套管)试行中国石化西北油田分公司 《套管和油管采购要求》3 分级条件本标准以旧油管内外表面缺陷深度为主要依据,结合旧油管22024 年 4 月 19 日下载后可任意编辑剩余长度,油管分级准则为:3.1 一级油管a) 缺陷深度≤10%标准壁厚;b) 管体内壁不允许存在线性轴向磨损缺陷;c) 管体长度符合 API SPEC 5CT 表 C.27 所列范围 2 的要求。3.2 二级油管a) 10%标准壁厚<缺陷深度<30%标准壁厚;b) 管体内壁存在壁厚损失<12.5%的线性轴向磨损缺陷;c) 管体长度符合 API SPEC 5CT 表 C.27 所列范围 1 或范围 2的要求,用户可根据需要进行选择。3.3 报废油管:具备下列条件之一的油管直接判为报废油管a) 壁厚损失≥30%标准壁厚;b) 管体内壁存在壁厚损失≥12.5%的线性轴向磨损缺陷;c) 管体弯曲;d) 内孔严重堵塞;32024 年 4 月 19 日下载后可任意编辑e) 管体变形 2 处以上;f) 管体长度小于用户所选 API SPEC 5CT 表 C.27 所列长度范围要求。4 修复工艺旧油管应开展修复工艺包括:清洗、通径、外观检验、打磨探伤、分级判定、更换接箍、螺纹修理、试压、标识、检验、螺纹保护等项目。P110 和 110S 及特别钢级油管不允许进行矫直。5 修复质量5.1 清洗和通径5.1.1 应具备清洗油管的设备及配套的生产线。5.1.2 修复油管清洗后,应达到内外壁无明显油污、蜡和结垢,内壁无锈蚀掉块等卡挂井下工具的残留物质,油管内外壁应能够满足探伤对管体表面的要求。42024 年 4 月 19 日下载后可任意编辑5.1.3 每根修复油管都应进行全长通径试验。5.1.4 通径棒尺寸应符合 API SPEC 5CT 套管和油管法律规范中的技术要求。5.1.5 通径试验不合格的油管,应在相应的缺陷位置涂一条环绕的蓝色色带,在管端 0°和 180°方向分别作...
