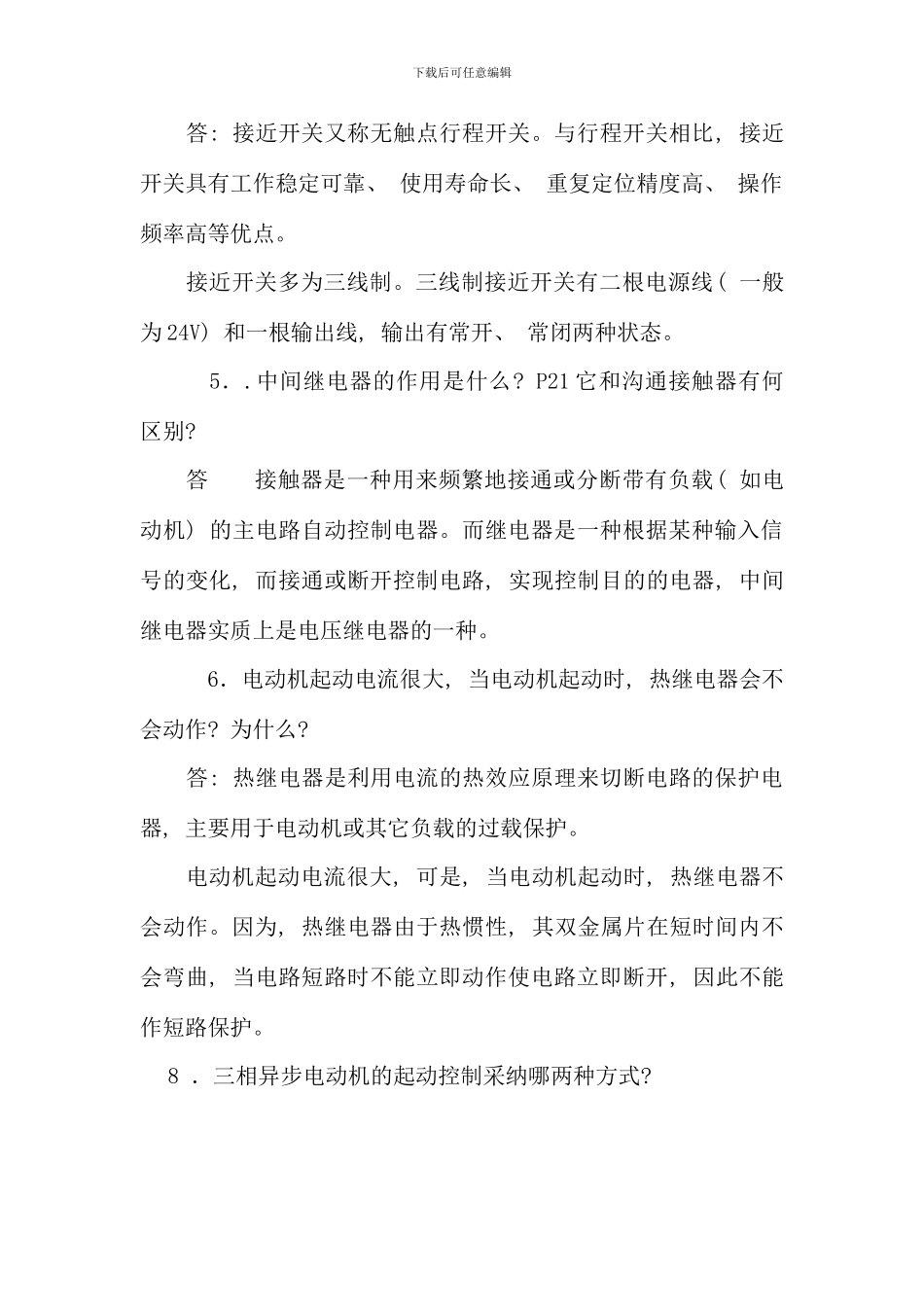

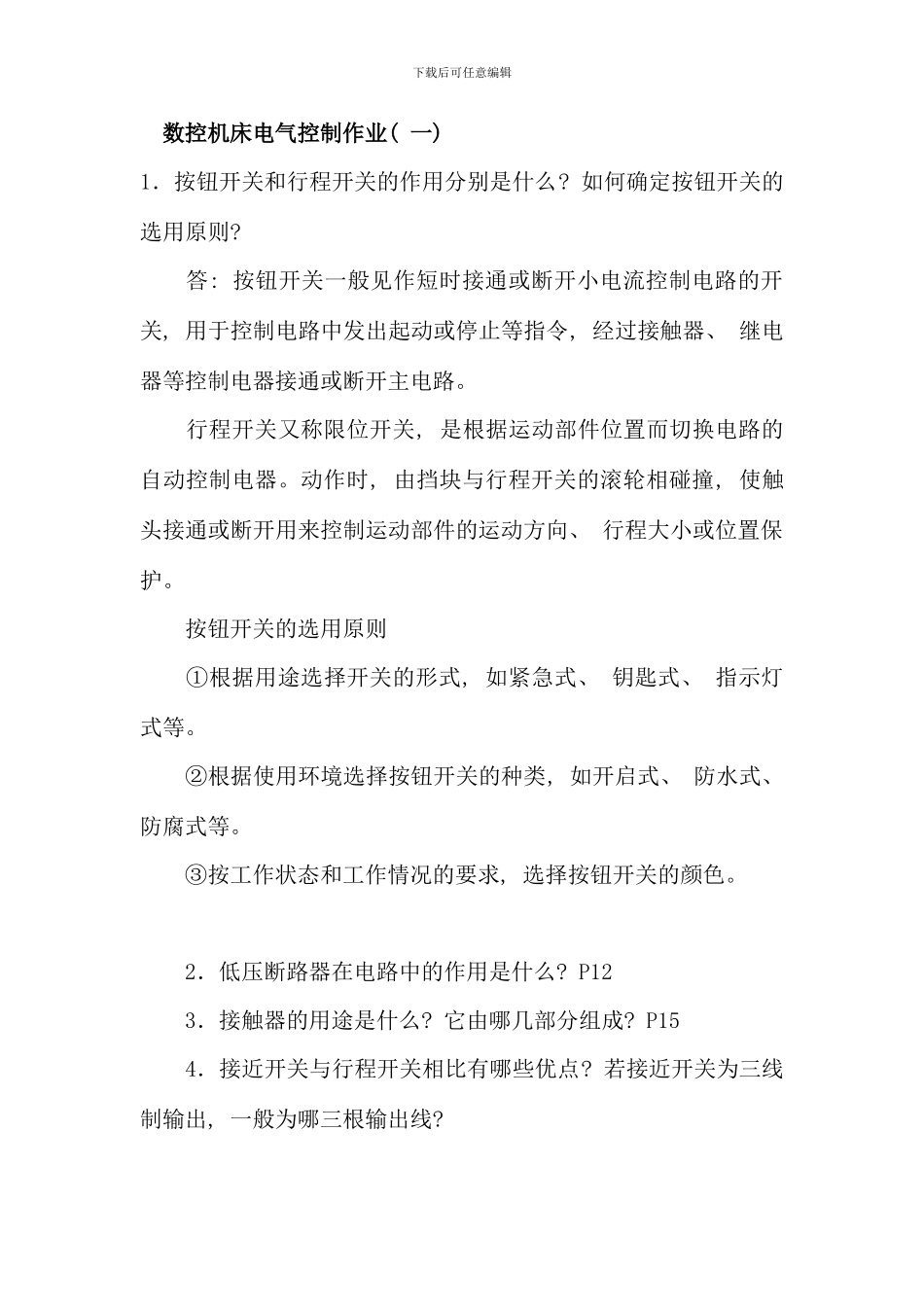

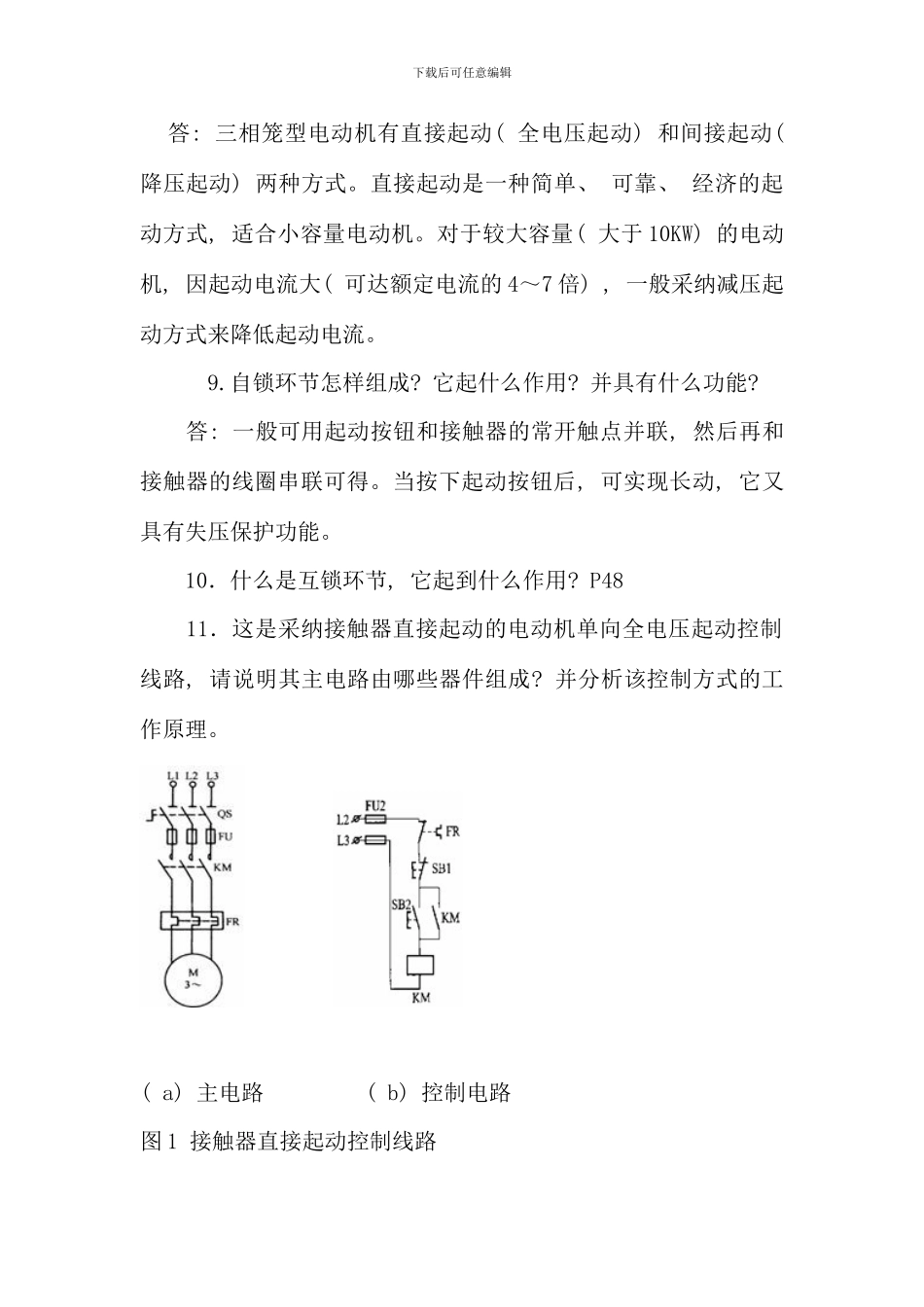

下载后可任意编辑 数控机床电气控制作业( 一) 1．按钮开关和行程开关的作用分别是什么? 如何确定按钮开关的选用原则? 答: 按钮开关一般见作短时接通或断开小电流控制电路的开关, 用于控制电路中发出起动或停止等指令, 经过接触器、 继电器等控制电器接通或断开主电路。 行程开关又称限位开关, 是根据运动部件位置而切换电路的自动控制电器。动作时, 由挡块与行程开关的滚轮相碰撞, 使触头接通或断开用来控制运动部件的运动方向、 行程大小或位置保护。 按钮开关的选用原则 ①根据用途选择开关的形式, 如紧急式、 钥匙式、 指示灯式等。 ②根据使用环境选择按钮开关的种类, 如开启式、 防水式、 防腐式等。 ③按工作状态和工作情况的要求, 选择按钮开关的颜色。 2．低压断路器在电路中的作用是什么? P12 3．接触器的用途是什么? 它由哪几部分组成? P15 4．接近开关与行程开关相比有哪些优点? 若接近开关为三线制输出, 一般为哪三根输出线? 下载后可任意编辑 答: 接近开关又称无触点行程开关。与行程开关相比, 接近开关具有工作稳定可靠、 使用寿命长、 重复定位精度高、 操作频率高等优点。 接近开关多为三线制。三线制接近开关有二根电源线( 一般为 24V) 和一根输出线, 输出有常开、 常闭两种状态。 5．.中间继电器的作用是什么? P21 它和沟通接触器有何区别? 答 接触器是一种用来频繁地接通或分断带有负载( 如电动机) 的主电路自动控制电器。而继电器是一种根据某种输入信号的变化, 而接通或断开控制电路, 实现控制目的的电器, 中间继电器实质上是电压继电器的一种。 6．电动机起动电流很大, 当电动机起动时, 热继电器会不会动作? 为什么? 答: 热继电器是利用电流的热效应原理来切断电路的保护电器, 主要用于电动机或其它负载的过载保护。 电动机起动电流很大, 可是, 当电动机起动时, 热继电器不会动作。因为, 热继电器由于热惯性, 其双金属片在短时间内不会弯曲, 当电路短路时不能立即动作使电路立即断开, 因此不能作短路保护。8 ．三相异步电动机的起动控制采纳哪两种方式? 下载后可任意编辑答: 三相笼型电动机有直接起动( 全电压起动) 和间接起动( 降压起动) 两种方式。直接起动是一种简单、 可靠、 经济的起动方式, 适合小容量电动机。对于较大容量( 大于 10KW) 的电动机, 因起动电流大( 可达额定电流的 4～7 倍) , 一般采纳减压起动方式来降低起...
