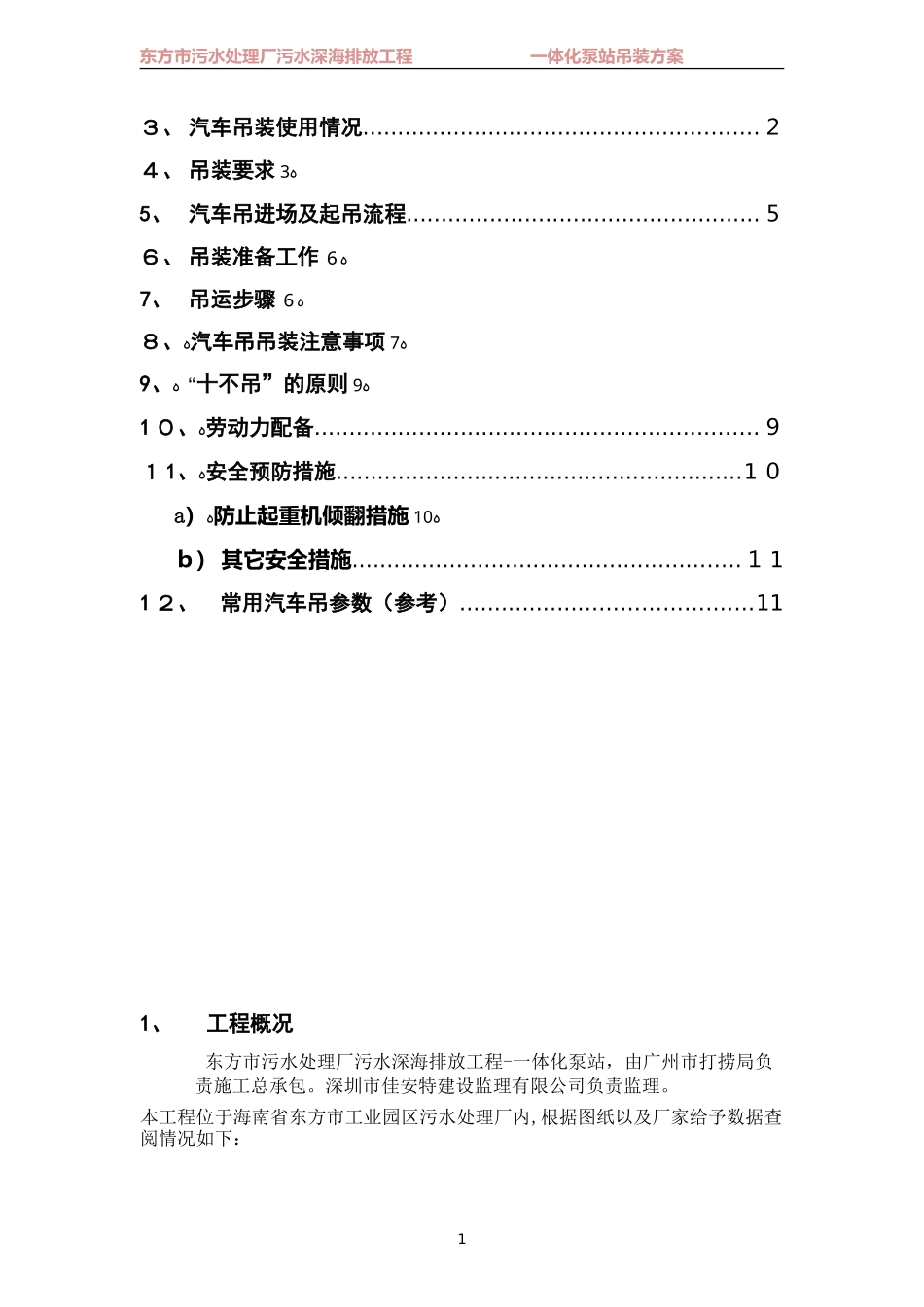

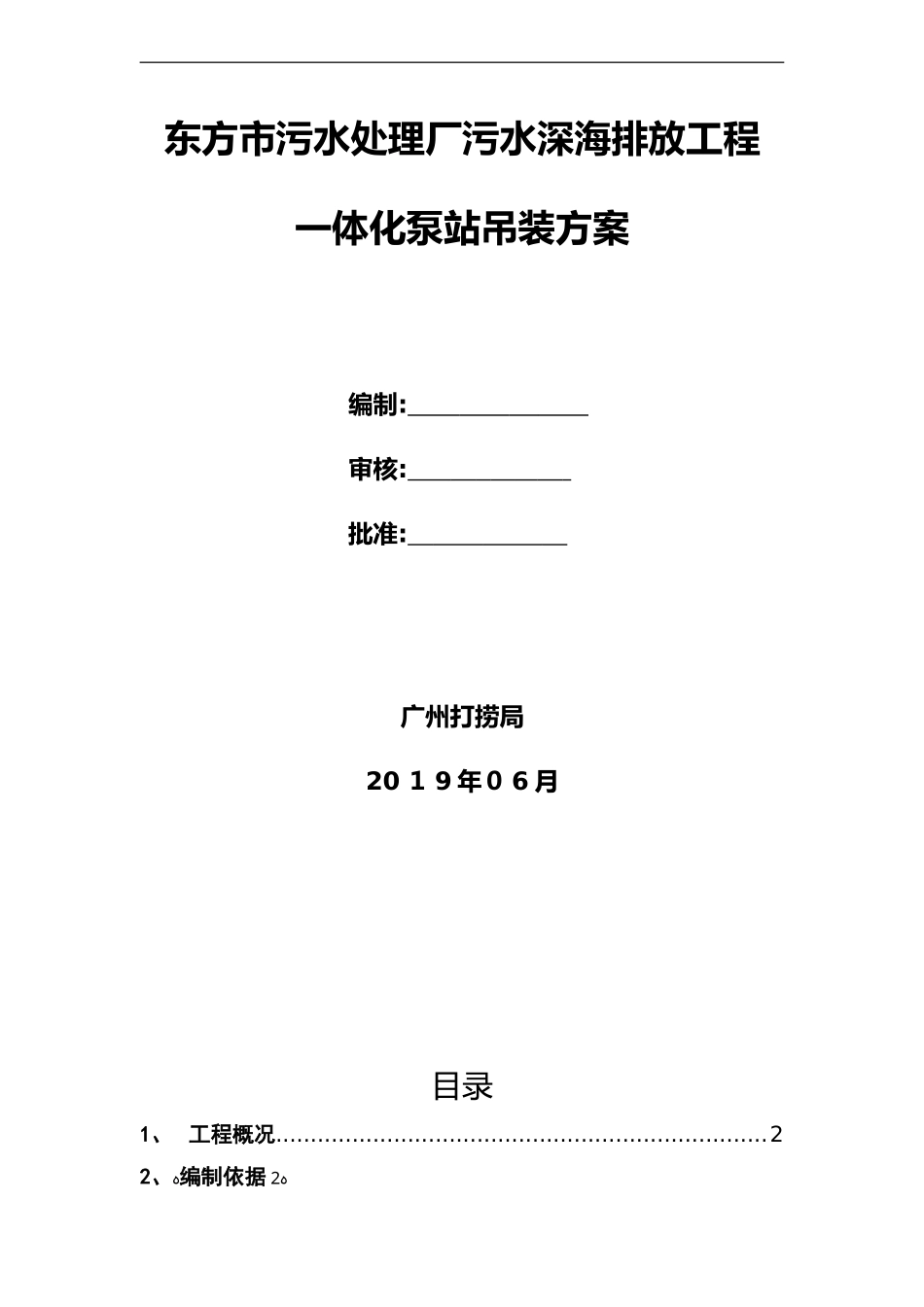

东方市污水处理厂污水深海排放工程一体化泵站吊装方案编制:审核:批准:广州打捞局20１9年０6月目录1、工程概况.......................................................................22、ﻩ编制依据ﻩ2东方市污水处理厂污水深海排放工程一体化泵站吊装方案３、汽车吊装使用情况.........................................................２４、吊装要求ﻩ35、汽车吊进场及起吊流程...................................................５６、吊装准备工作ﻩ６7、吊运步骤ﻩ６８、ﻩ汽车吊吊装注意事项ﻩ79、ﻩ“十不吊”的原则ﻩ91０、ﻩ劳动力配备................................................................９１1、ﻩ安全预防措施...........................................................1０a）ﻩ防止起重机倾翻措施ﻩ10ｂ）其它安全措施........................................................１11２、常用汽车吊参数（参考）..........................................111、工程概况东方市污水处理厂污水深海排放工程-一体化泵站，由广州市打捞局负责施工总承包。深圳市佳安特建设监理有限公司负责监理。本工程位于海南省东方市工业园区污水处理厂内,根据图纸以及厂家给予数据查阅情况如下：1东方市污水处理厂污水深海排放工程一体化泵站吊装方案一体化泵站基坑底板为6.0米＊10.81米,深6.21米。泵体为直径３.8米*6米的圆柱形罐体两个，重量大约为每个1２吨。泵体重心位置在泵体上已标注，吊装过程中应根据厂家吊装人员指导以及重心位置来决定吊带的绑扎位置。一体化泵站安装于高程-0.６1米处,即园区地面下6．２1米的基坑内，此泵体中心距离园区道路最近处为７.５米，及1０.５米，吊装施工范围较小,吊装难度较大,特编制此吊装方案。2、编制依据《建筑机械使用安全技术规程》ＪGJ3３-2012《建筑施工安全检查标准》JGJ５９-2011《建筑结构荷载规范》GＢ50０9-2012泵站施工图纸生产厂家给予的施工方案3、汽车吊装使用情况本工程主要使用25吨汽车吊及100吨汽车吊，用于泵体卸货以及吊装等吊运。4、吊装要求泵站运输必须水平位置放置，而且必须固定在运输底座上,用吊带和葫芦紧固。在安装和起吊至垂直位置之前，必须去掉泵站起吊装置和连接附件。在拆封区,应确保泵站不会倾翻和坠落。根据厂家要求本次吊装采用12－1５米长15吨吊带三根.吊点的选择，配合厂家指导把一个软连接到泵体的进水口处,连同支座一起起吊。2东方市污水处理厂污水深海排放工程一体化泵站吊装方案采用两台吊车一台１00吨,一台２5吨慢慢起吊，应总使用适当的吊索通过卸扣和吊耳起吊泵站。小心地卸载并安全放置在地面上,尽量使泵站底部整体同时着地，尽量避免底部圆弧局部承重。先将泵体慢慢立起来,用升降套索把泵站井筒从水平位置起吊到垂直位置。在这个工作阶段，壳体上的吊钩是不允许使用的。筒盖侧的吊耳上装好卸扣，用吊索穿过卸扣后挂在吊钩上，筒底侧将吊索捆扎在距井筒端约1.５m处后挂在吊钩上，两个吊钩同步水平吊起，先将井筒水平吊离地面１０ｃm，确保吊点合理设备平稳。然后筒底侧保持一定高度悬空,筒盖侧持续升高至井筒接近垂直,这是用缆绳控制罐体的摆动,防止甩动。然后缓慢下降至地面,整个底平面同时着地,避免井筒底部边缘单独触地。起吊前注意调整缆索位置，避免损坏上盖部件。缆索需按照图示对穿后进行作业。垂直起吊时,要把重量均匀分配到４个吊钩上,起吊时，用起吊套索或吊绳来保护泵站和泵盖以免夹坏。再由一台１00吨吊车吊至基坑边缘立好，然后再移动吊车至基坑边合适位置,最后吊入基坑。3东方市污水处理厂污水深海排放工程一体化泵站吊装方案4东方市污水处理厂污水深海排放工程一体化泵站吊装方案吊装指挥要求：采用哨音信号和手势信号配合应用。现场人员精力集中，指挥信号清晰明确。必须采用两个麻绳协助吊装,麻绳绑扎位置顺吊车两臂分开,拉绳人员听从指挥，用力平衡。5、汽车吊进场及起吊流程(1)设备进场流程合同签订→汽车吊使用申请（责任工长）→联系厂家（物资机械部门）→汽车吊进场检查（安全员)→吊装交底（责任工长)→吊装作业安全监督（专职安全员、施工员）...
