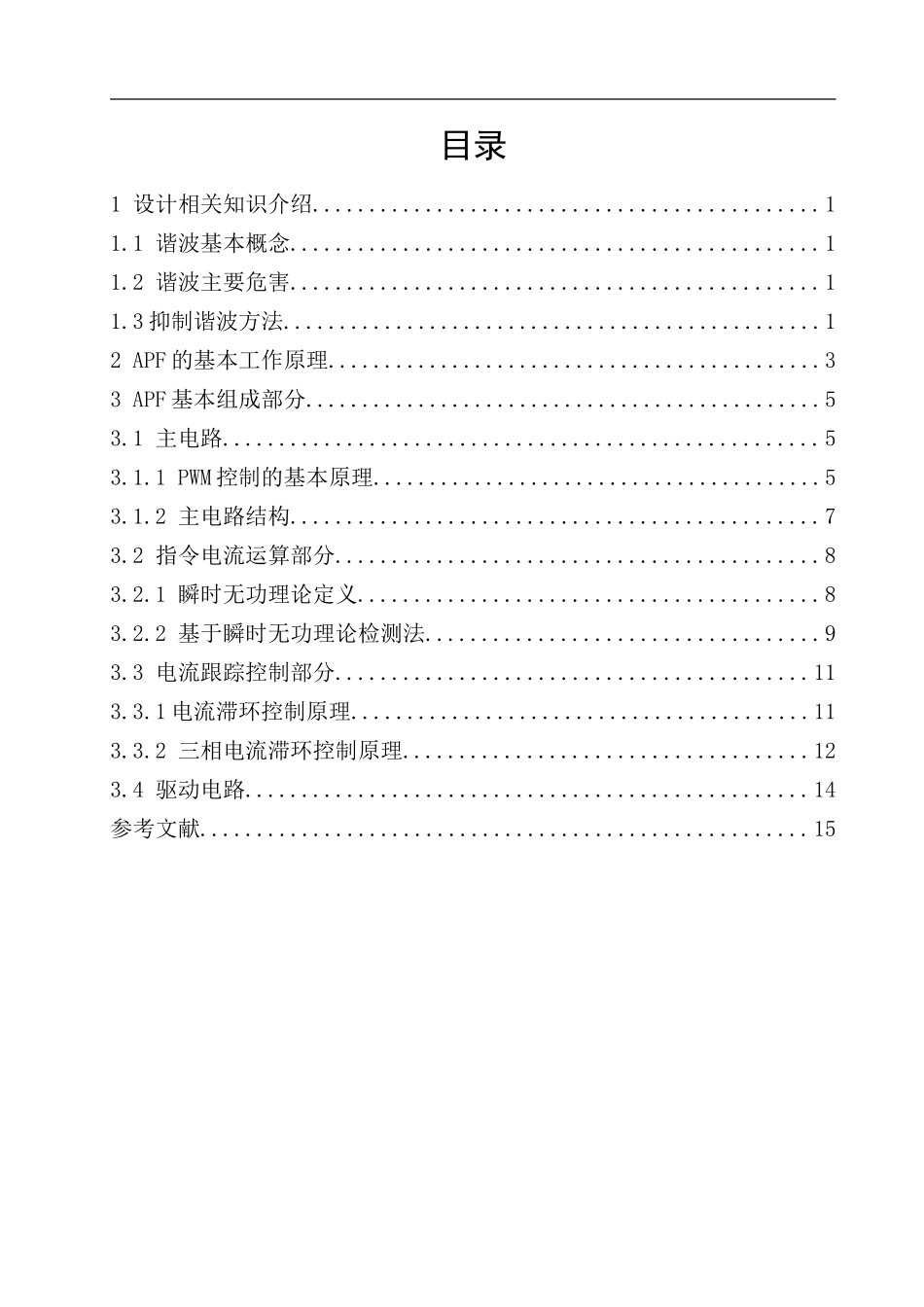

目录1 设计相关知识介绍.............................................11.1 谐波基本概念...............................................11.2 谐波主要危害...............................................11.3 抑制谐波方法................................................12 APF 的基本工作原理............................................33 APF 基本组成部分..............................................53.1 主电路.....................................................53.1.1 PWM 控制的基本原理........................................53.1.2 主电路结构...............................................73.2 指令电流运算部分...........................................83.2.1 瞬时无功理论定义.........................................83.2.2 基于瞬时无功理论检测法...................................93.3 电流跟踪控制部分..........................................113.3.1 电流滞环控制原理.........................................113.3.2 三相电流滞环控制原理....................................123.4 驱动电路..................................................14参考文献......................................................15下载后可任意编辑1 设计相关知识介绍[1]1.1 谐波基本概念1882 年, 法国数学家傅里叶指出, 一个任意函数都能够分解为无穷多个不同频率正弦信号的和。基于此, 国际电工标准定义谐波为: 谐波重量为周期量的傅里叶级数中大于 1 的 H 次重量。把谐波次数的 H 定义为: 以谐波频率和基波频率的之比的整数。电气和电子工程协会标准定义谐波为: 谐波为一个周期波或量的正弦波重量, 其频率为基波的整数倍。总结二者, 当前国际普遍定义谐波为: 谐波是一个周期电气量的正弦波重量, 其频率为基波频率的整数倍。1.2 谐波主要危害谐波讨论与治理对于现代工业生产意义重大, 这是因为谐波不但降低电能的生产、 传输和利用效率, 而且给供、 用电设备的正常运行带来严重危险。对于电力系统, 谐波会放大系统局部并联谐振或串联谐振现象, 使谐波含量放大, 造成电容器等设备烧毁。谐波还会引起继电保护和自动装置误动作, 使电能计量出现混乱。对于电气设备, 谐波能够使电气设备产生振动和噪声, 还能够产生过热现象, 促使绝缘老化, 缩短设...
