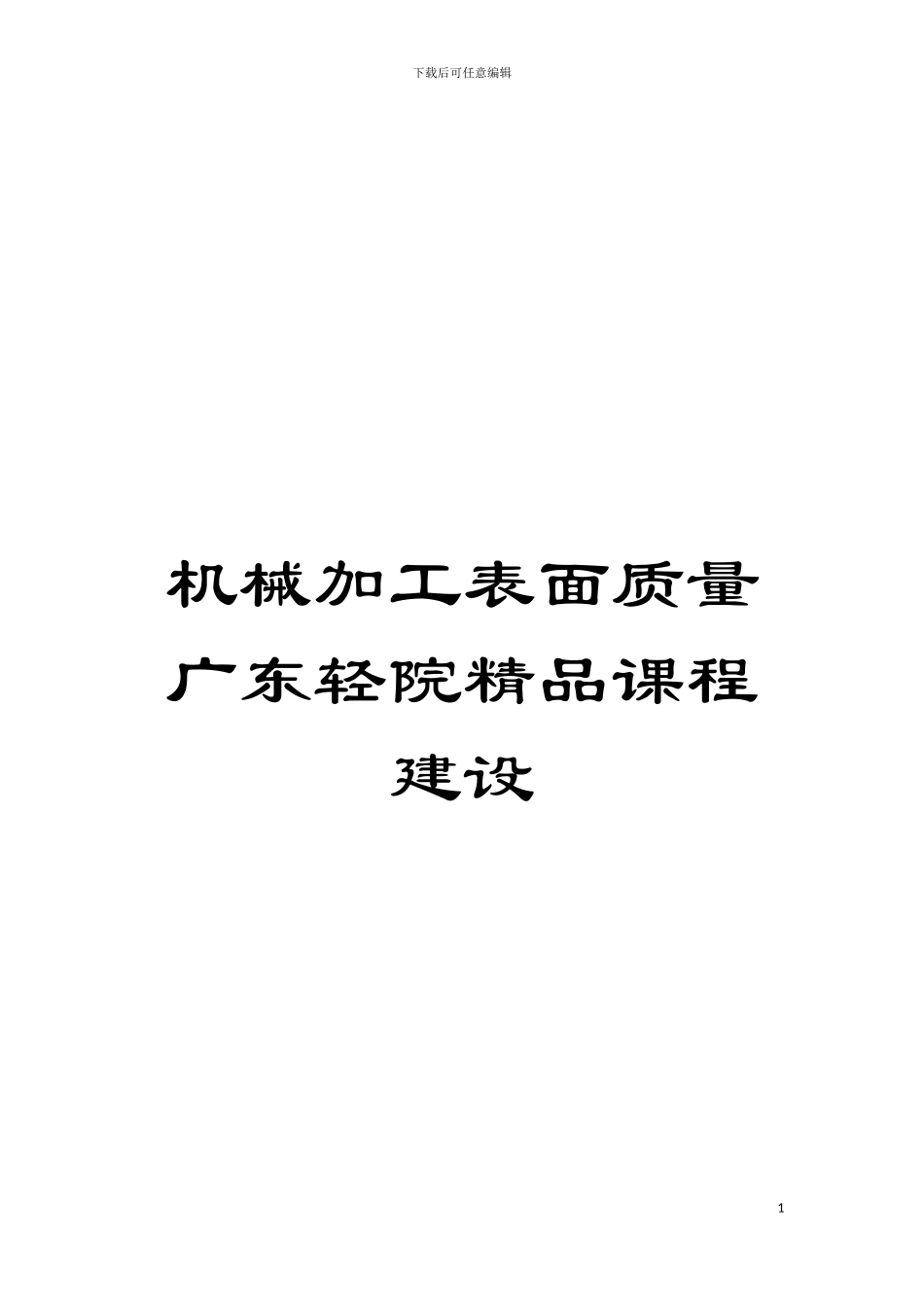

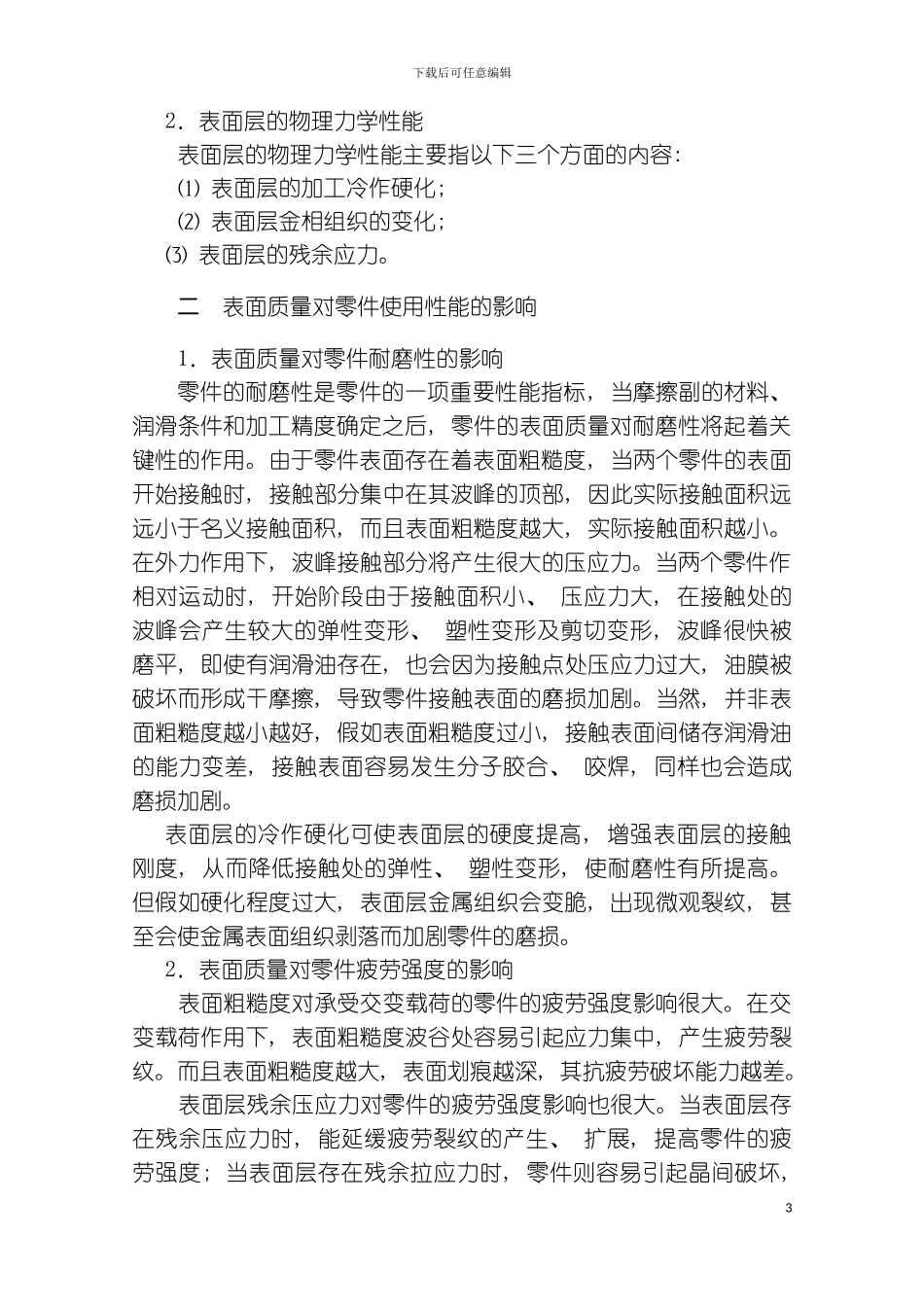

下载后可任意编辑机械加工表面质量广东轻院精品课程建设1下载后可任意编辑第三章 机械加工表面质量第一节 概 述 评价零件是否合格的质量指标除了机械加工精度外, 还有机械加工表面质量。机械加工表面质量是指零件经过机械加工后的表面层状态。探讨和讨论机械加工表面, 掌握机械加工过程中各种工艺因素对表面质量的影响规律, 对于保证和提高产品的质量具有十分重要的意义。 一 机械加工表面质量的含义 机械加工表面质量又称为表面完整性, 其含义包括两个方面的内容: 1．表面层的几何形状特征 表面层的几何形状特征如图 3-1 所示, 主要由以下几部分组成: ⑴ 表面粗糙度 它是指加工表面上较小间距和峰谷所组成的微观几何形状特征, 即加工表面的微观几何形状误差, 其评定参数主要有轮廓算术平均偏差 Ra或轮廓微观不平度十点平均高度 Rz; ⑵ 表面波度 它是介于宏观形状误差与微观表面粗糙度之间的周期性形状误差, 它主要是由机械加工过程中低频振动引起的, 应作为工艺缺陷设法消除。⑶ 表面加工纹理 它是指表面切削加工刀纹的形状和方向, 取决于表面形成过程中所采纳的机加工方法及其切削运动的规律。⑷ 伤痕 它是指在加工表面个别位置上出现的缺陷, 如砂眼、 气孔、 裂痕、 划痕等, 它们大多随机分布。图 3-1 表面几何特征的组成2下载后可任意编辑2．表面层的物理力学性能 表面层的物理力学性能主要指以下三个方面的内容: ⑴ 表面层的加工冷作硬化; ⑵ 表面层金相组织的变化; ⑶ 表面层的残余应力。 二 表面质量对零件使用性能的影响 1．表面质量对零件耐磨性的影响 零件的耐磨性是零件的一项重要性能指标, 当摩擦副的材料、 润滑条件和加工精度确定之后, 零件的表面质量对耐磨性将起着关键性的作用。由于零件表面存在着表面粗糙度, 当两个零件的表面开始接触时, 接触部分集中在其波峰的顶部, 因此实际接触面积远远小于名义接触面积, 而且表面粗糙度越大, 实际接触面积越小。在外力作用下, 波峰接触部分将产生很大的压应力。当两个零件作相对运动时, 开始阶段由于接触面积小、 压应力大, 在接触处的波峰会产生较大的弹性变形、 塑性变形及剪切变形, 波峰很快被磨平, 即使有润滑油存在, 也会因为接触点处压应力过大, 油膜被破坏而形成干摩擦, 导致零件接触表面的磨损加剧。当然, 并非表面粗糙度越小越好, 假如表面粗糙度过小, 接触表面间储存润滑油的能力变差, 接触表面容易...
