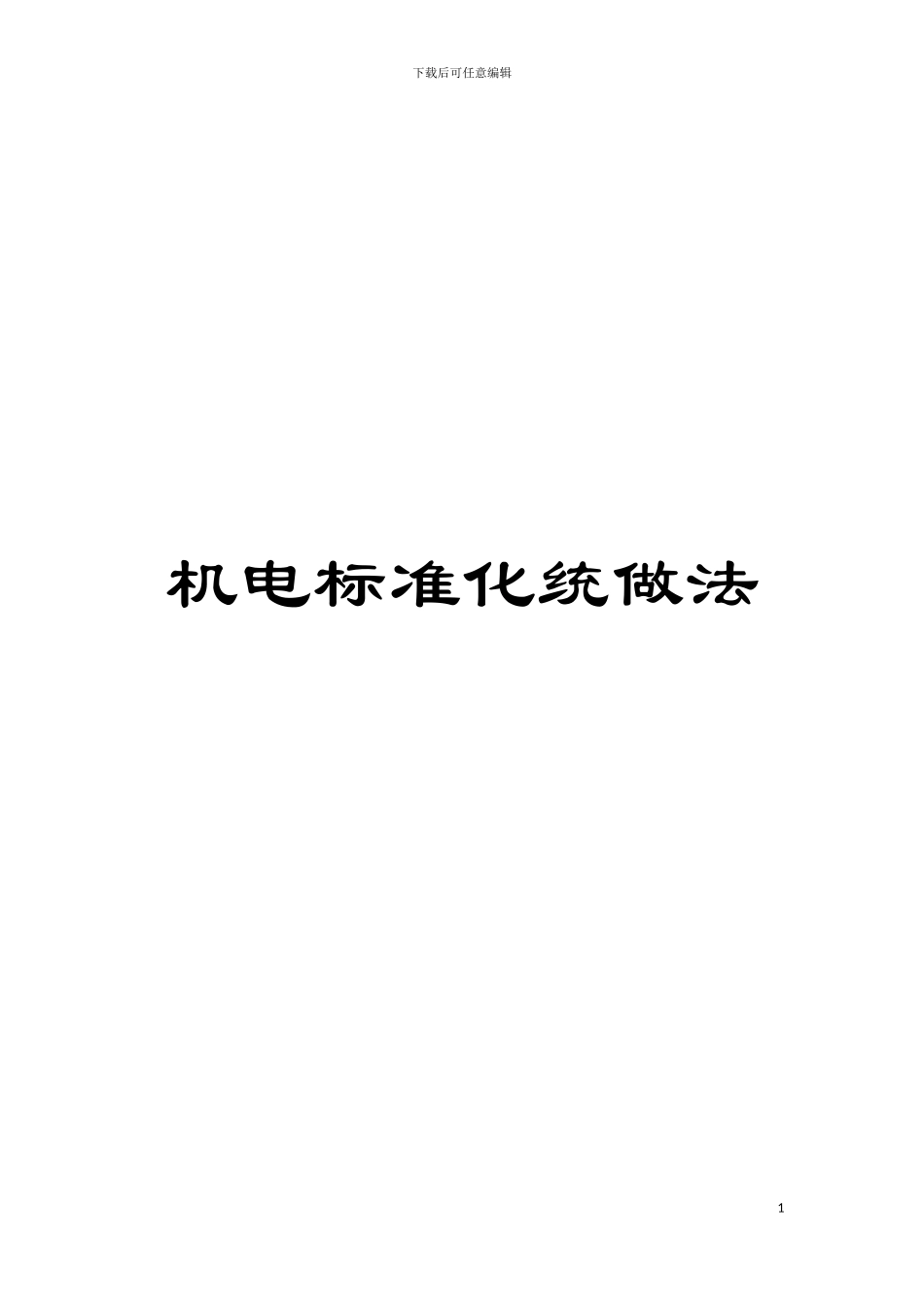

机电标准化统做法模板

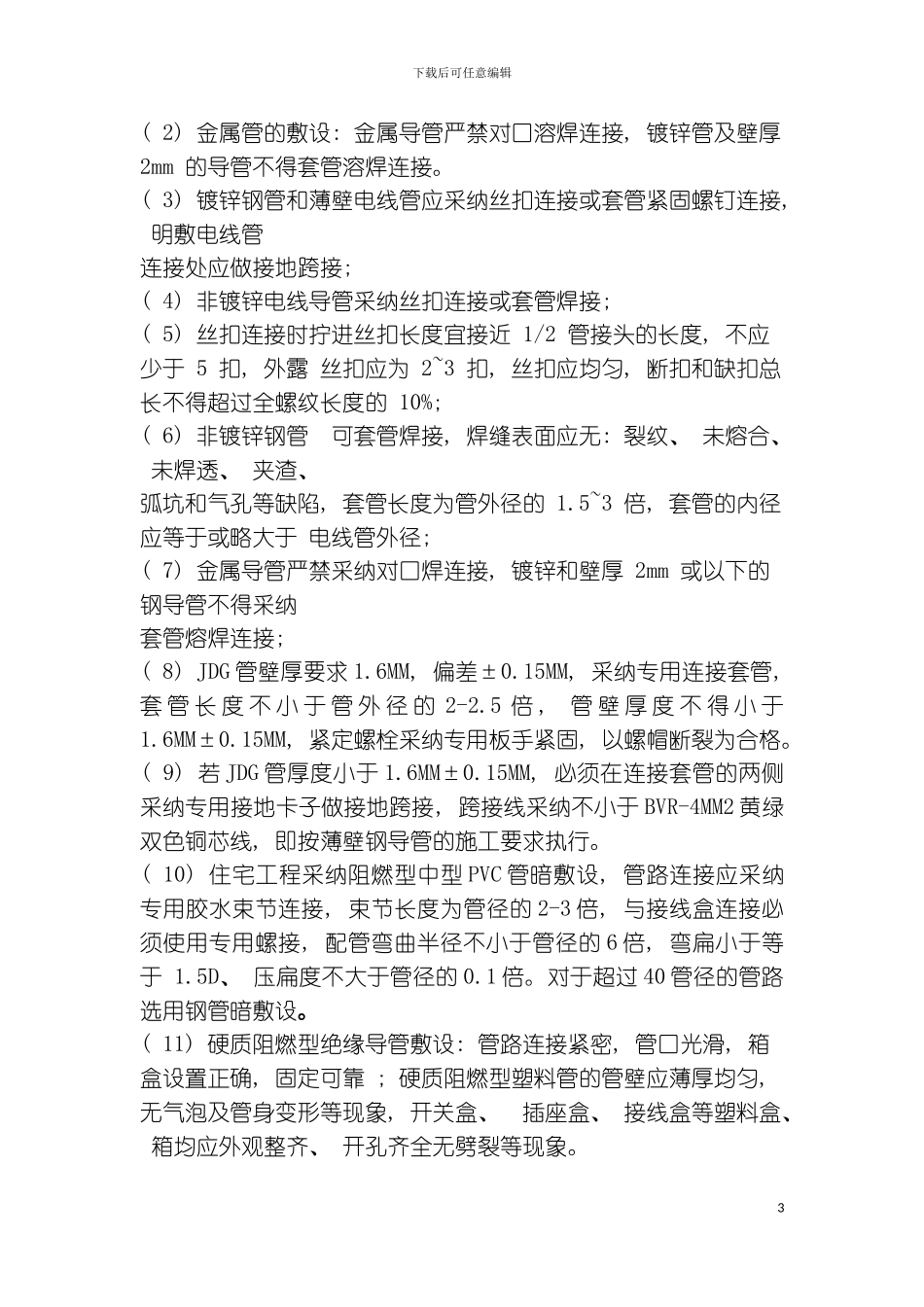

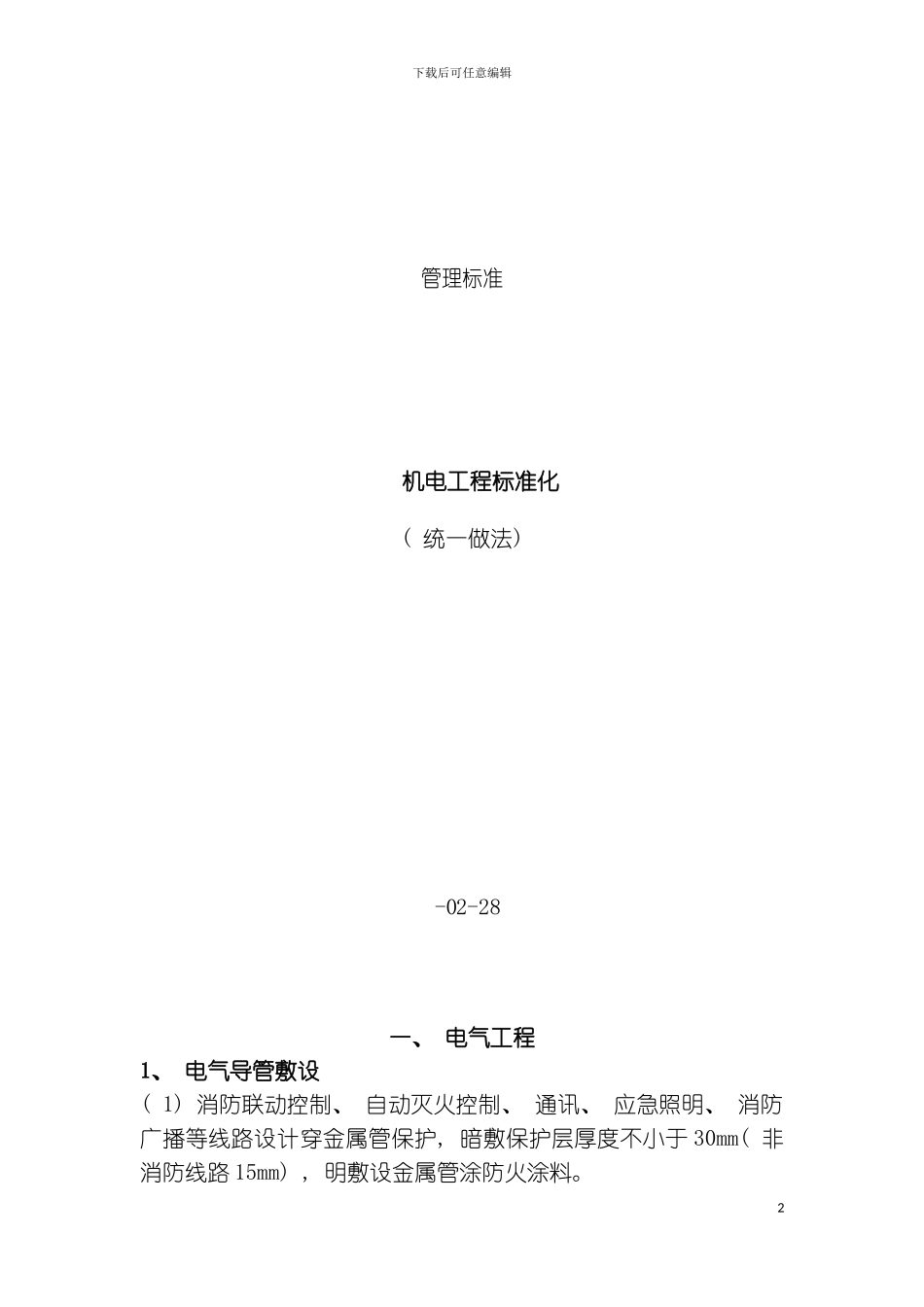

下载后可任意编辑机电标准化统做法1下载后可任意编辑管理标准机电工程标准化( 统一做法) -02-28一、 电气工程1、 电气导管敷设 ( 1) 消防联动控制、 自动灭火控制、 通讯、 应急照明、 消防广播等线路设计穿金属管保护, 暗敷保护层厚度不小于 30mm( 非消防线路 15mm) , 明敷设金属管涂防火涂料。2下载后可任意编辑( 2) 金属管的敷设: 金属导管严禁对口溶焊连接, 镀锌管及壁厚 2mm 的导管不得套管溶焊连接。( 3) 镀锌钢管和薄壁电线管应采纳丝扣连接或套管紧固螺钉连接, 明敷电线管 连接处应做接地跨接; ( 4) 非镀锌电线导管采纳丝扣连接或套管焊接; ( 5) 丝扣连接时拧进丝扣长度宜接近 1/2 管接头的长度, 不应少于 5 扣, 外露 丝扣应为 2~3 扣, 丝扣应均匀, 断扣和缺扣总长不得超过全螺纹长度的 10%; ( 6) 非镀锌钢管 可套管焊接, 焊缝表面应无: 裂纹、 未熔合、 未焊透、 夹渣、 弧坑和气孔等缺陷, 套管长度为管外径的 1.5~3 倍, 套管的内径应等于或略大于 电线管外径; ( 7) 金属导管严禁采纳对口焊连接, 镀锌和壁厚 2mm 或以下的钢导管不得采纳 套管熔焊连接; ( 8) JDG 管壁厚要求 1.6MM, 偏差±0.15MM, 采纳专用连接套管, 套 管 长 度 不 小 于 管 外 径 的 2-2.5 倍 , 管 壁 厚 度 不 得 小 于1.6MM±0.15MM, 紧定螺栓采纳专用板手紧固, 以螺帽断裂为合格。( 9) 若 JDG 管厚度小于 1.6MM±0.15MM, 必须在连接套管的两侧采纳专用接地卡子做接地跨接, 跨接线采纳不小于 BVR-4MM2 黄绿双色铜芯线, 即按薄壁钢导管的施工要求执行。( 10) 住宅工程采纳阻燃型中型 PVC 管暗敷设, 管路连接应采纳专用胶水束节连接, 束节长度为管径的 2-3 倍, 与接线盒连接必须使用专用螺接, 配管弯曲半径不小于管径的 6 倍, 弯扁小于等于 1.5D、 压扁度不大于管径的 0.1 倍。对于超过 40 管径的管路选用钢管暗敷设。( 11) 硬质阻燃型绝缘导管敷设: 管路连接紧密, 管口光滑, 箱盒设置正确, 固定可靠 ; 硬质阻燃型塑料管的管壁应薄厚均匀, 无气泡及管身变形等现象, 开关盒、 插座盒、 接线盒等塑料盒、 箱均应外观整齐、 开孔齐全无劈裂等现象。 3下载后可任意编辑( 12) 导管的接口处应用胶剂粘结牢固。 ( 13) 敷设管路时, 应尽量减少弯曲。当线路的直线段的长度超过 15m 或直角弯 有 3 个且长度 8m, 均...
