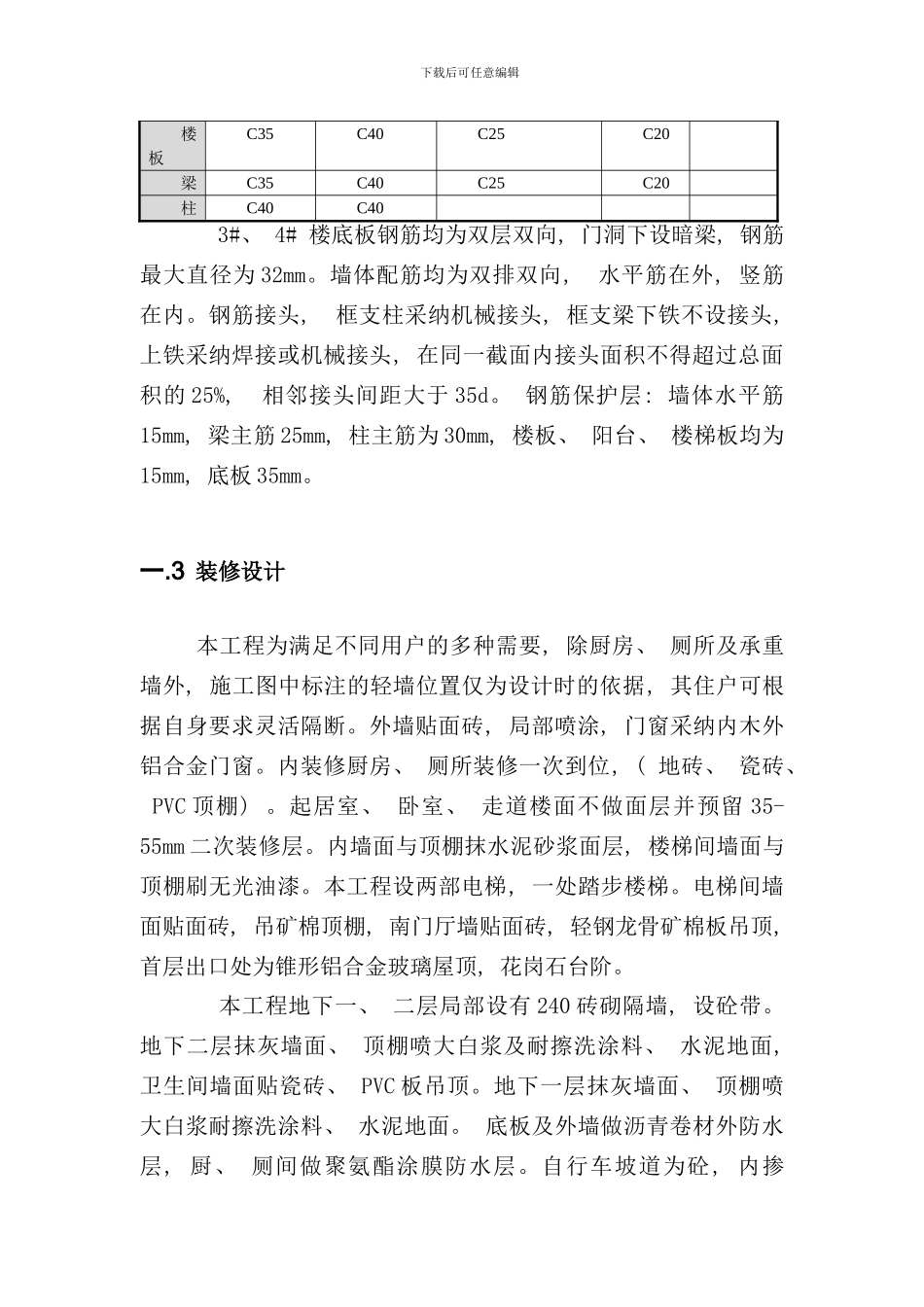

某框架剪力墙结构施工组织设计样本

第一章 工程概况一.1 建筑概况本工程为改建工程东一区 3#、 4#塔式住宅楼, 标准层层高为2.7m, 出屋面水箱间及电梯机房, 层高分别为 2.2m 及 3.6m, 本工程地下二层, 3#楼地下一层为自行车库, 地下二层为五级人防兼招待所, 设有人防出入口。4#楼地下一层为自行车库, 地下二层为招待所。两栋楼每个标准层有 A、 B、 C、 D、 E、 F 五种户型共 10 户, 共安排 376 户一.2 结构设计本工程为全现浇钢筋混凝土剪力墙结构, 抗震设防烈度为 8度, 抗震等级框支层为一级, 一般剪力墙二级。基础为箱形基础, 基底标高－8.76m, 局部底标高-10.66m, 基础底板厚 800mm, 人防层顶板厚 350mm, 其余各层顶板为 100-180mm 厚, 墙体厚度外墙地下二层 为 300mm, 地下一层为 220mm, 主体均为 200mm, 内墙地下二层为 250mm, 以上各层均为 180 毫米, 3#楼人防层临空墙为300mm, 局部为 500mm。底板、 外墙及地下二层顶板为抗渗防水钢筋砼, 抗渗等级>S8。混凝土强度等级, 地下室 100 厚垫层砼C10, 墙体 C40, 底板、 楼板 C35均为防水砼, 屋顶廊柱砼 C30, 其余混凝土强度等级见下表: 砼地 下 二层地下一层首层—二十层出 屋顶女 儿墙墙体C40C40C30C25C20下载后可任意编辑楼板C35C40C25C20梁C35C40C25C20柱C40C40 3#、 4# 楼底板钢筋均为双层双向, 门洞下设暗梁, 钢筋最大直径为 32mm。墙体配筋均为双排双向, 水平筋在外, 竖筋在内。钢筋接头, 框支柱采纳机械接头, 框支梁下铁不设接头, 上铁采纳焊接或机械接头, 在同一截面内接头面积不得超过总面积的 25%, 相邻接头间距大于 35d。钢筋保护层: 墙体水平筋15mm, 梁主筋 25mm, 柱主筋为 30mm, 楼板、 阳台、 楼梯板均为15mm, 底板 35mm。一.3 装修设计 本工程为满足不同用户的多种需要, 除厨房、 厕所及承重墙外, 施工图中标注的轻墙位置仅为设计时的依据, 其住户可根据自身要求灵活隔断。外墙贴面砖, 局部喷涂, 门窗采纳内木外铝合金门窗。内装修厨房、 厕所装修一次到位, ( 地砖、 瓷砖、 PVC 顶棚) 。起居室、 卧室、 走道楼面不做面层并预留 35-55mm 二次装修层。内墙面与顶棚抹水泥砂浆面层, 楼梯间墙面与顶棚刷无光油漆。本工程设两部电梯, 一处踏步楼梯。电梯间墙面贴面砖, 吊矿棉顶棚, 南门厅墙贴面砖, 轻钢龙骨矿棉板吊顶, 首层出口处为锥形铝合金玻璃屋顶, 花岗石台阶。 本工程地下一、...
