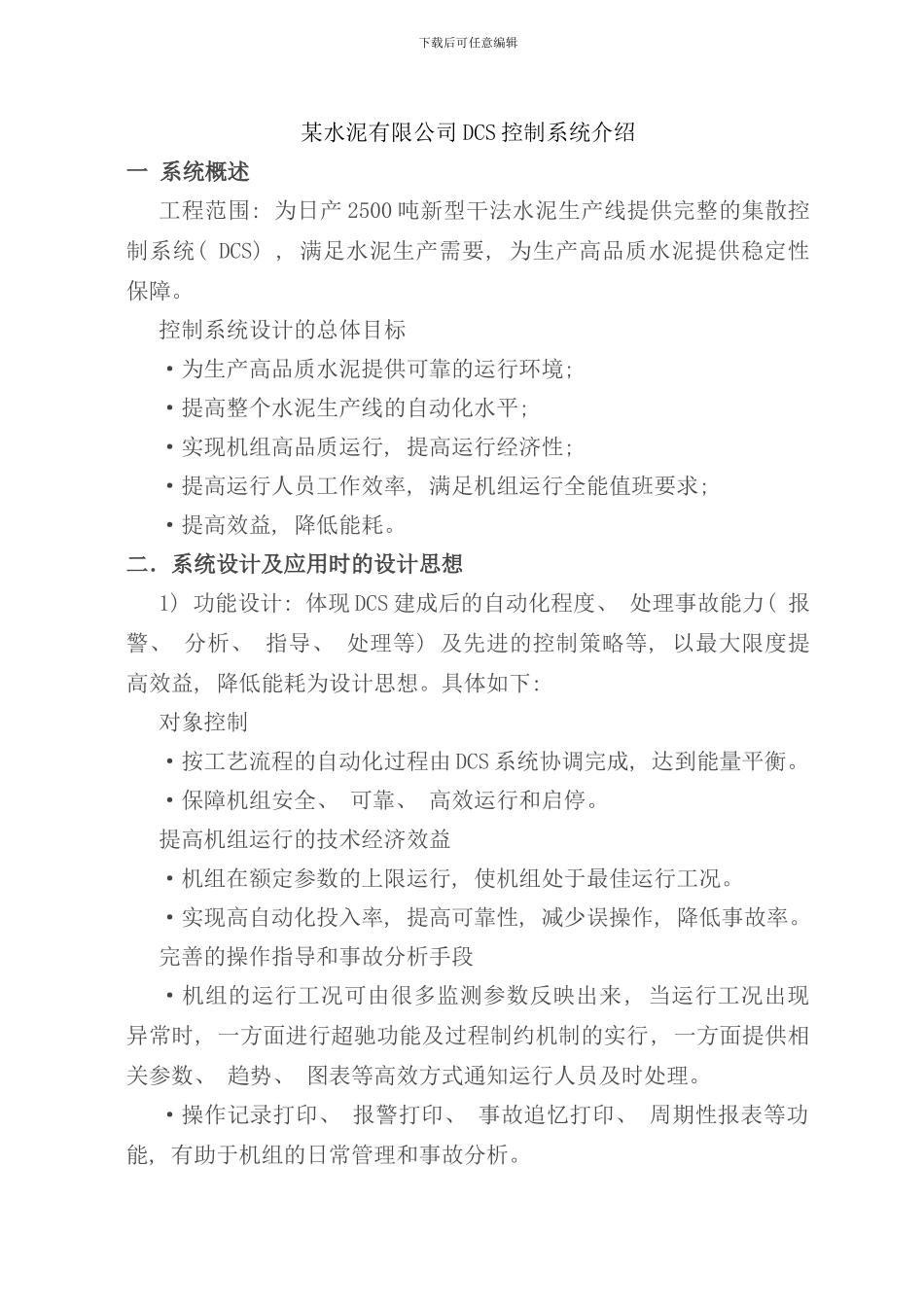

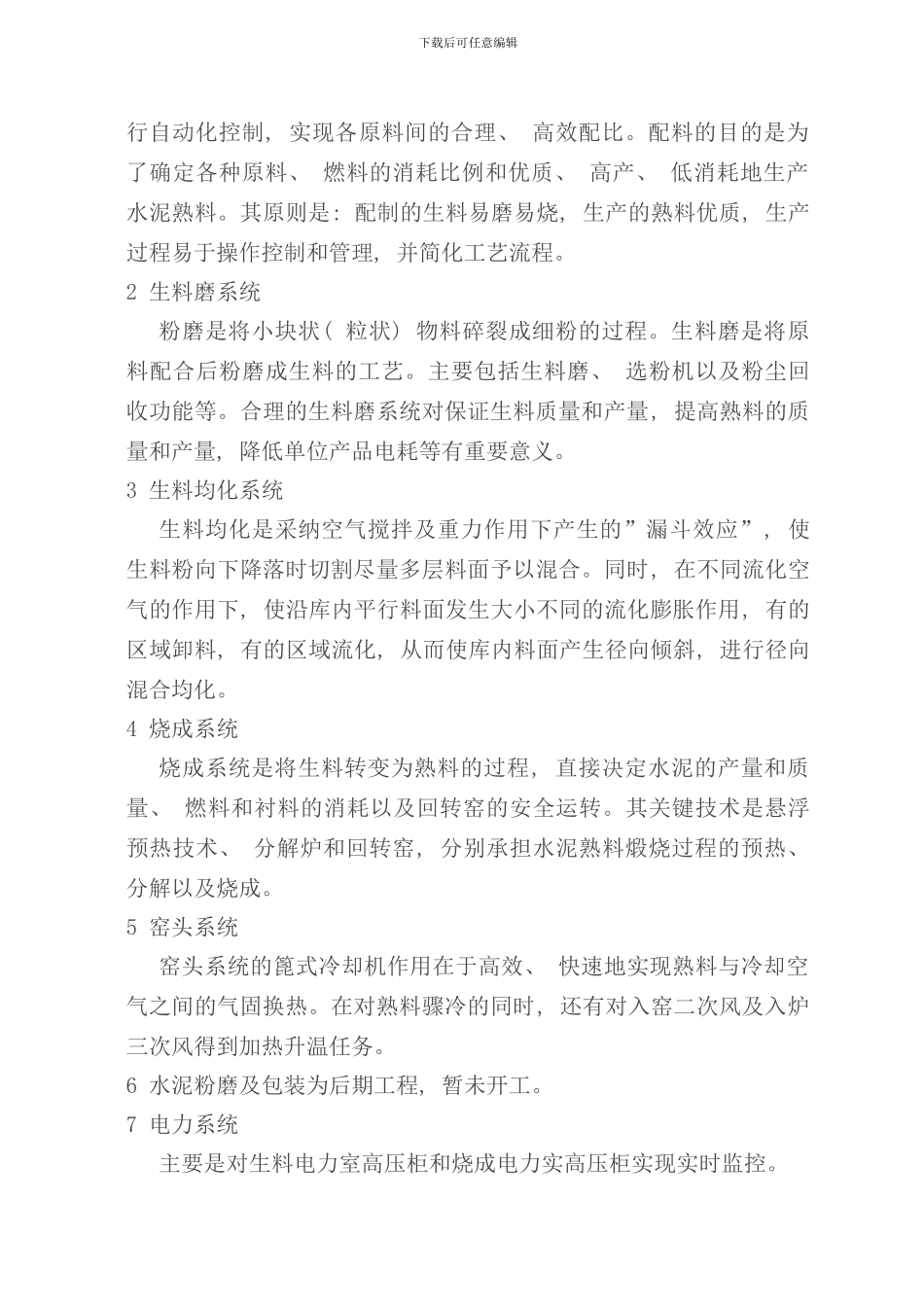

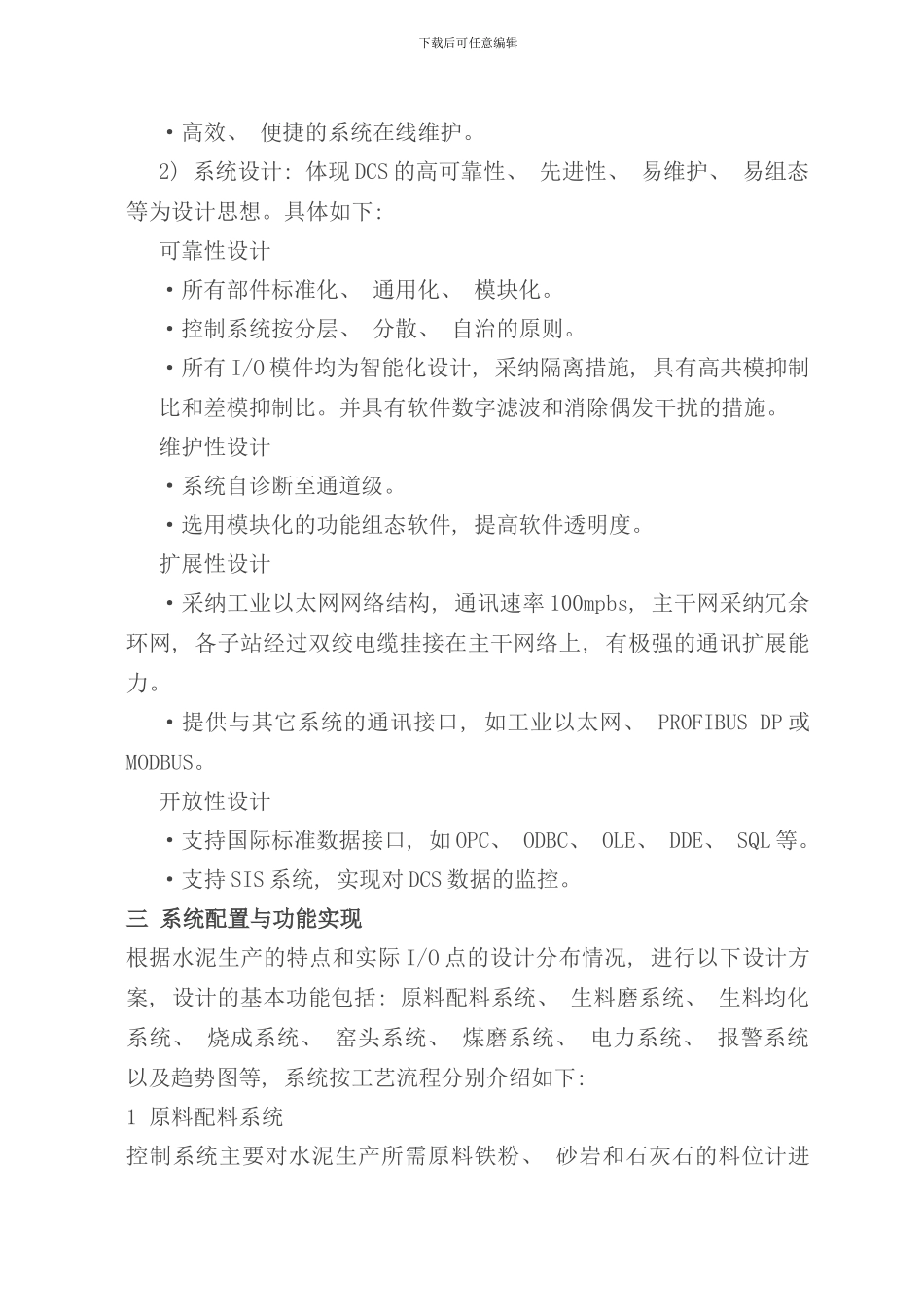

下载后可任意编辑某水泥有限公司 DCS 控制系统介绍一 系统概述工程范围: 为日产 2500 吨新型干法水泥生产线提供完整的集散控制系统( DCS) , 满足水泥生产需要, 为生产高品质水泥提供稳定性保障。控制系统设计的总体目标·为生产高品质水泥提供可靠的运行环境; ·提高整个水泥生产线的自动化水平; ·实现机组高品质运行, 提高运行经济性; ·提高运行人员工作效率, 满足机组运行全能值班要求; ·提高效益, 降低能耗。二．系统设计及应用时的设计思想1) 功能设计: 体现 DCS 建成后的自动化程度、 处理事故能力( 报警、 分析、 指导、 处理等) 及先进的控制策略等, 以最大限度提高效益, 降低能耗为设计思想。具体如下: 对象控制·按工艺流程的自动化过程由 DCS 系统协调完成, 达到能量平衡。·保障机组安全、 可靠、 高效运行和启停。提高机组运行的技术经济效益·机组在额定参数的上限运行, 使机组处于最佳运行工况。·实现高自动化投入率, 提高可靠性, 减少误操作, 降低事故率。完善的操作指导和事故分析手段·机组的运行工况可由很多监测参数反映出来, 当运行工况出现异常时, 一方面进行超驰功能及过程制约机制的实行, 一方面提供相关参数、 趋势、 图表等高效方式通知运行人员及时处理。·操作记录打印、 报警打印、 事故追忆打印、 周期性报表等功能, 有助于机组的日常管理和事故分析。下载后可任意编辑·高效、 便捷的系统在线维护。2) 系统设计: 体现 DCS 的高可靠性、 先进性、 易维护、 易组态等为设计思想。具体如下: 可靠性设计·所有部件标准化、 通用化、 模块化。·控制系统按分层、 分散、 自治的原则。·所有 I/O 模件均为智能化设计, 采纳隔离措施, 具有高共模抑制比和差模抑制比。并具有软件数字滤波和消除偶发干扰的措施。维护性设计·系统自诊断至通道级。·选用模块化的功能组态软件, 提高软件透明度。扩展性设计·采纳工业以太网网络结构, 通讯速率 100mpbs, 主干网采纳冗余环网, 各子站经过双绞电缆挂接在主干网络上, 有极强的通讯扩展能力。·提供与其它系统的通讯接口, 如工业以太网、 PROFIBUS DP 或MODBUS。开放性设计·支持国际标准数据接口, 如 OPC、 ODBC、 OLE、 DDE、 SQL 等。·支持 SIS 系统, 实现对 DCS 数据的监控。三 系统配置与功能实现根据水泥生产的特点和实际 I/O 点的设计分布情况, 进行以下设计方案, 设计的...
