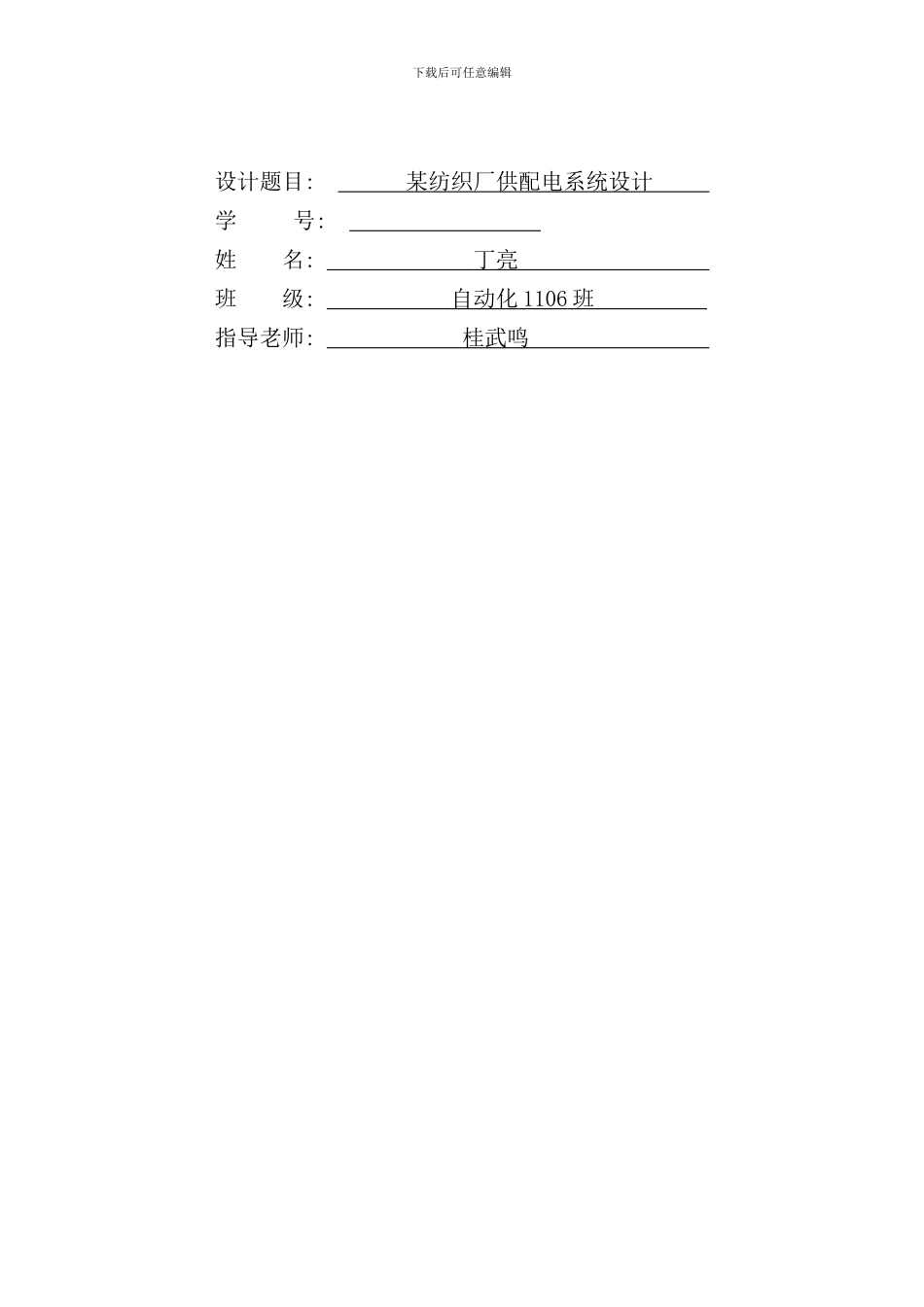

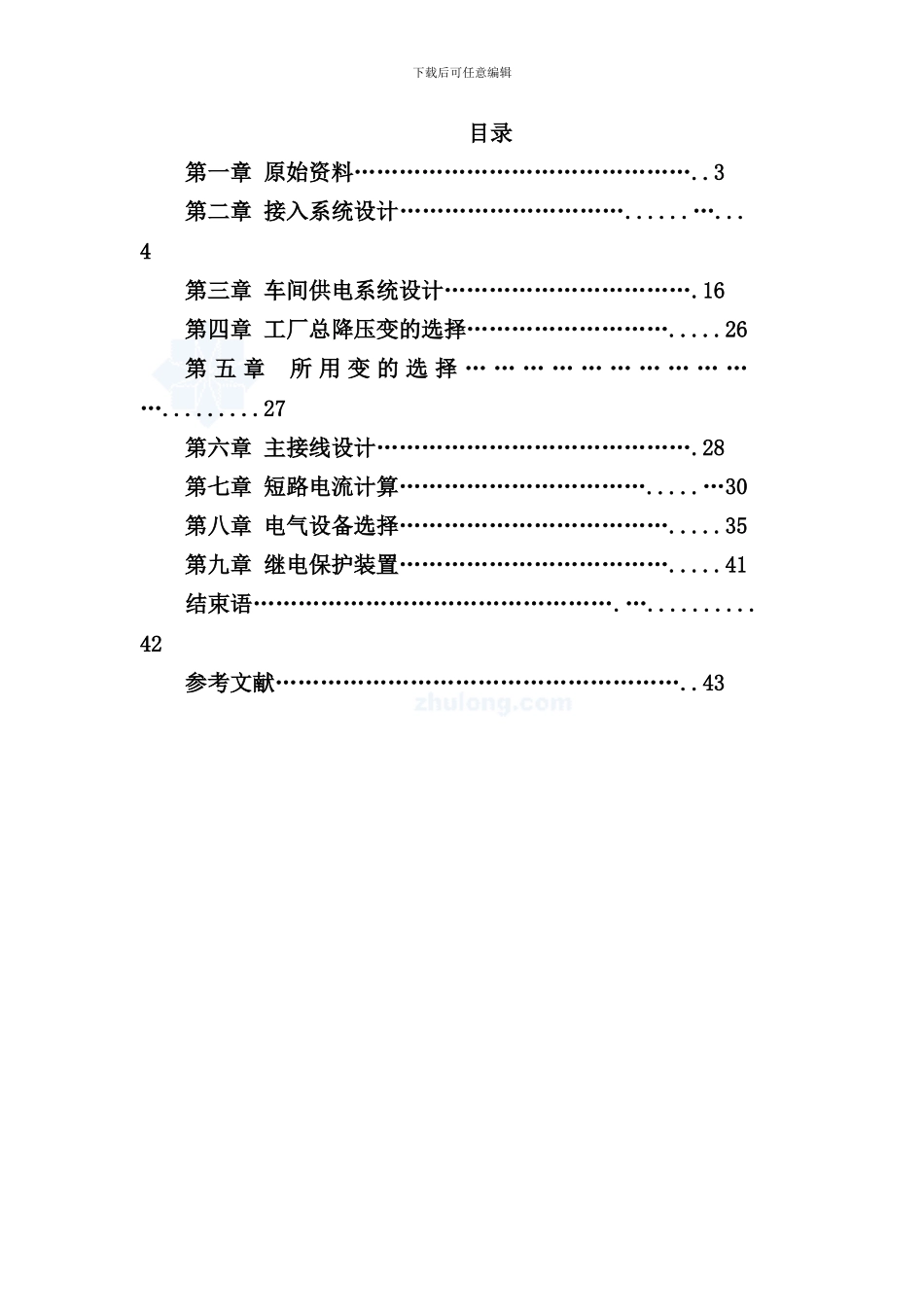

下载后可任意编辑 CENTRAL SOUTH UNIVERSITY下载后可任意编辑设计题目: 某纺织 厂 供配电系统设计 学 号: 姓 名: 丁亮 班 级: 自动化 1106 班 指导老师: 桂武鸣 下载后可任意编辑目录第一章 原始资料………………………………………..3第二章 接入系统设计…………………………......…...4第三章 车间供电系统设计…………………………….16第四章 工厂总降压变的选择……………………….....26第 五 章 所 用 变 的 选 择 … … … … … … … … … …….........27第六章 主接线设计…………………………………….28第七章 短路电流计算…………………………….....…30第八章 电气设备选择……………………………….....35第九章 继电保护装置……………………………….....41 结束语………………………………………….…..........42 参考文献………………………………………………..43下载后可任意编辑题目 2 某纺织厂供配电系统设计一.原始资料1.工厂负荷数据: 工厂多数车间为 2 班制, 年最大负荷利用小时数 4600 小时。工厂负荷统计资料见表 1。设计需要考虑工厂5 年进展规划负荷( 工厂负荷年增长率按 2%) 。表 1: 化纤厂负荷情况表序号车间及设备安装容量(kW)需要系数1纺练车间纺丝机2000.800.78筒绞机300.750.75烘干机850.751.02脱水机120.600.80通风机1800.700.75淋洗机60.750.78变频机8400.800.70传送机400.800.702原液车间照明10400.750.703酸站照明2600.650.704锅炉房照明3200.750.755排毒车间照明1600.700.606其它车间照明2400.700.752.供电电源请况: 按与供电局协议, 本厂可由 16 公里处的城北变电所( 110/38.5/11kV) , 90MVA 变压器供电, 供电电压可任选。另外, 与本厂相距 5 公里处的其它工厂能够引入 10kV 电缆做备用电源, 但容量只能满足本厂负荷的 20%( 重要负荷) , 平常不准投入, 只在本厂主要电源故障或检修时投入。3.电源的短路容量( 城北变电所) : 35kV 母线的出线断路器断流容量为 400MVA; 10kV 母线的出线断路器断流容量为 350MVA。4.电费制度: 按两部制电费计算。变压安装容量每 1kVA 为 18元/月, 电费为 0.5 元/ kW·h。下载后可任意编辑5.气象资料: 本厂地区最高温度为 38 度, 最热月平均最高气温为 30 度。6.地质水文资料: 本厂地区海拔 60m, 底层以砂粘土为主, 地下水位为 2 m。二.设计内容1...
