桥墩柱模板支架方案样本

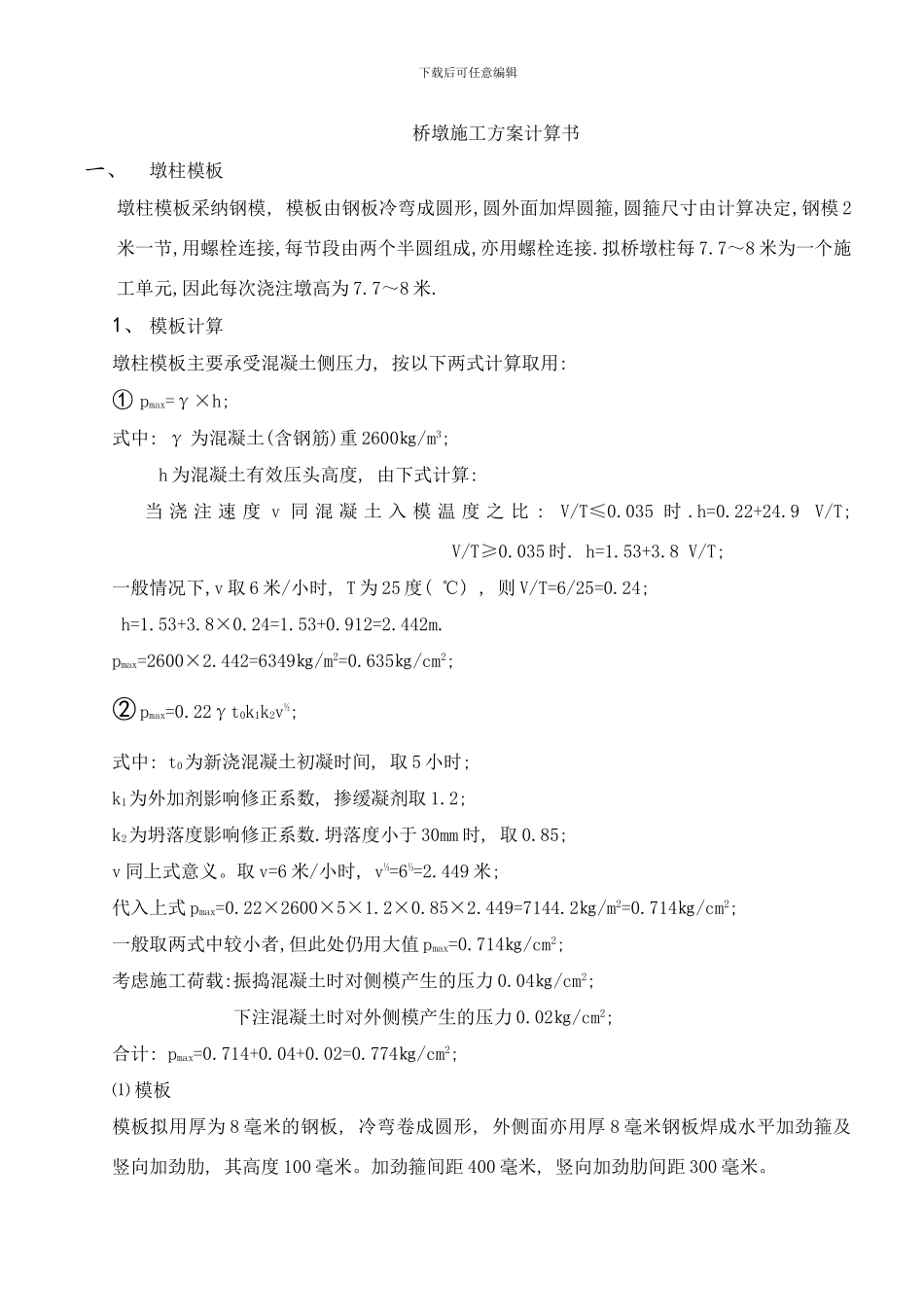

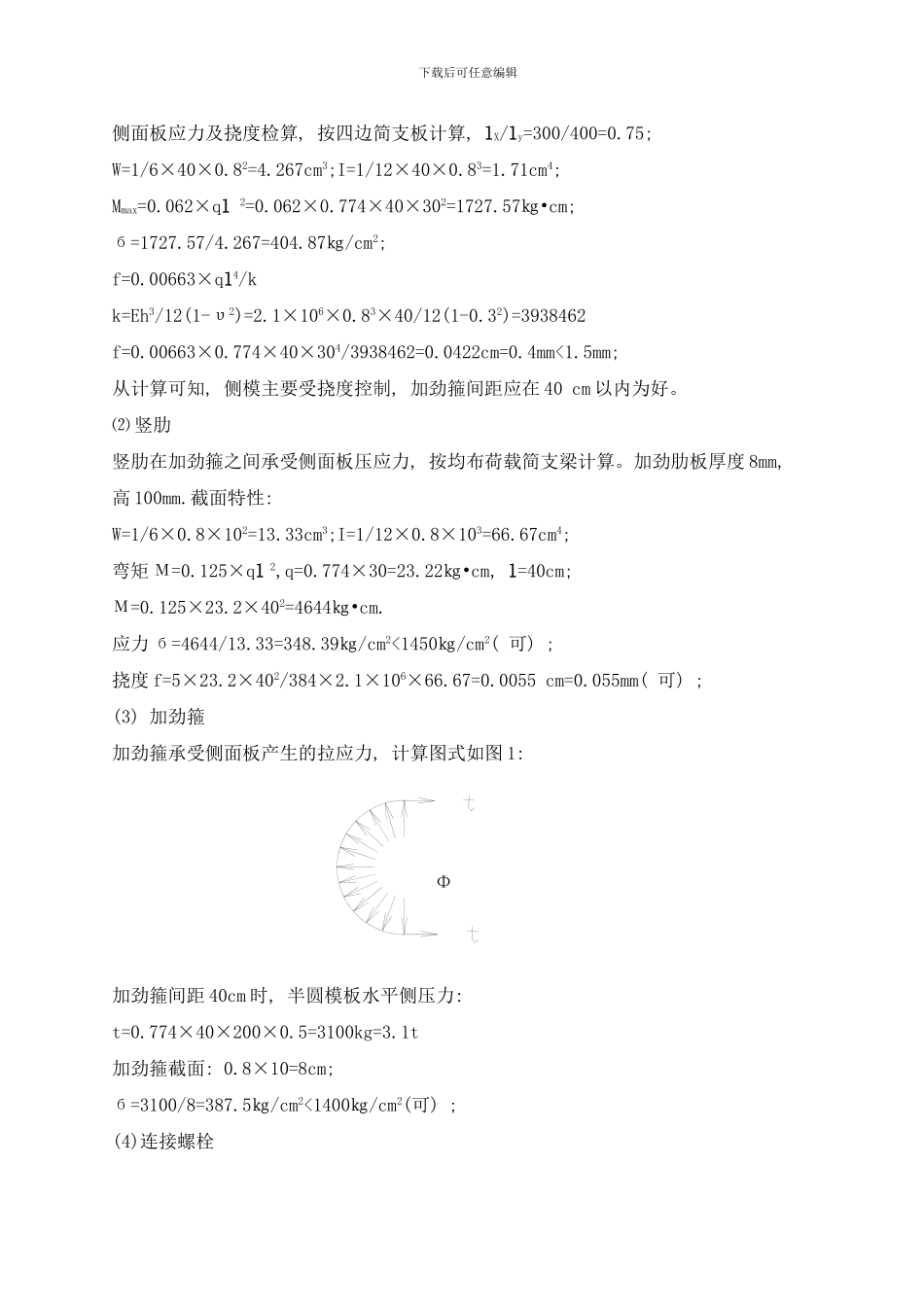

下载后可任意编辑 桥墩施工方案计算书一、墩柱模板墩柱模板采纳钢模, 模板由钢板冷弯成圆形,圆外面加焊圆箍,圆箍尺寸由计算决定,钢模 2米一节,用螺栓连接,每节段由两个半圆组成,亦用螺栓连接.拟桥墩柱每 7.7～8 米为一个施工单元,因此每次浇注墩高为 7.7～8 米.1、 模板计算墩柱模板主要承受混凝土侧压力, 按以下两式计算取用: ① pmax=γ×h; 式中: γ 为混凝土(含钢筋)重 2600㎏/m3; h 为混凝土有效压头高度, 由下式计算: 当 浇 注 速 度 v 同 混 凝 土 入 模 温 度 之 比 : V/T≤0.035 时 .h=0.22+24.9 V/T; V/T≥0.035 时. h=1.53+3.8 V/T;一般情况下,v 取 6 米/小时, T 为 25 度( ℃) , 则 V/T=6/25=0.24; h=1.53+3.8×0.24=1.53+0.912=2.442m.pmax=2600×2.442=6349㎏/m2=0.635㎏/cm2;② pmax=0.22γt0k1k2v½; 式中: t0为新浇混凝土初凝时间, 取 5 小时; k1为外加剂影响修正系数, 掺缓凝剂取 1.2; k2为坍落度影响修正系数.坍落度小于 30mm 时, 取 0.85;v 同上式意义。取 v=6 米/小时, v½=6½=2.449 米; 代入上式 pmax=0.22×2600×5×1.2×0.85×2.449=7144.2㎏/m2=0.714㎏/cm2;一般取两式中较小者,但此处仍用大值 pmax=0.714㎏/cm2;考虑施工荷载:振捣混凝土时对侧模产生的压力 0.04㎏/cm2; 下注混凝土时对外侧模产生的压力 0.02㎏/cm2; 合计: pmax=0.714+0.04+0.02=0.774㎏/cm2;⑴ 模板模板拟用厚为 8 毫米的钢板, 冷弯卷成圆形, 外侧面亦用厚 8 毫米钢板焊成水平加劲箍及竖向加劲肋, 其高度 100 毫米。加劲箍间距 400 毫米, 竖向加劲肋间距 300 毫米。下载后可任意编辑侧面板应力及挠度检算, 按四边简支板计算, lX/ly=300/400=0.75;W=1/6×40×0.82=4.267cm3;I=1/12×40×0.83=1.71cm4;Mmax=0.062×ql 2=0.062×0.774×40×302=1727.57㎏•cm;б=1727.57/4.267=404.87㎏/cm2;f=0.00663×ql4/k k=Eh3/12(1-υ2)=2.1×106×0.83×40/12(1-0.32)=3938462f=0.00663×0.774×40×304/3938462=0.0422cm=0.4mm<1.5mm;从计算可知, 侧模主要受挠度控制, 加劲箍间距应在 40 cm 以内为好。⑵ 竖肋竖肋在加劲箍之间承受侧面板压应力, 按均布荷载简支梁计算。加劲肋板厚度 8mm, 高 100mm.截面特性: W=1/6×0.8×102=13.33cm3;I=1/12×0.8×103=66.67cm4;弯矩 М=0.125×ql 2,q=0.774×30=23.22㎏•cm, l=40cm;М=0.125×23.2×4...
