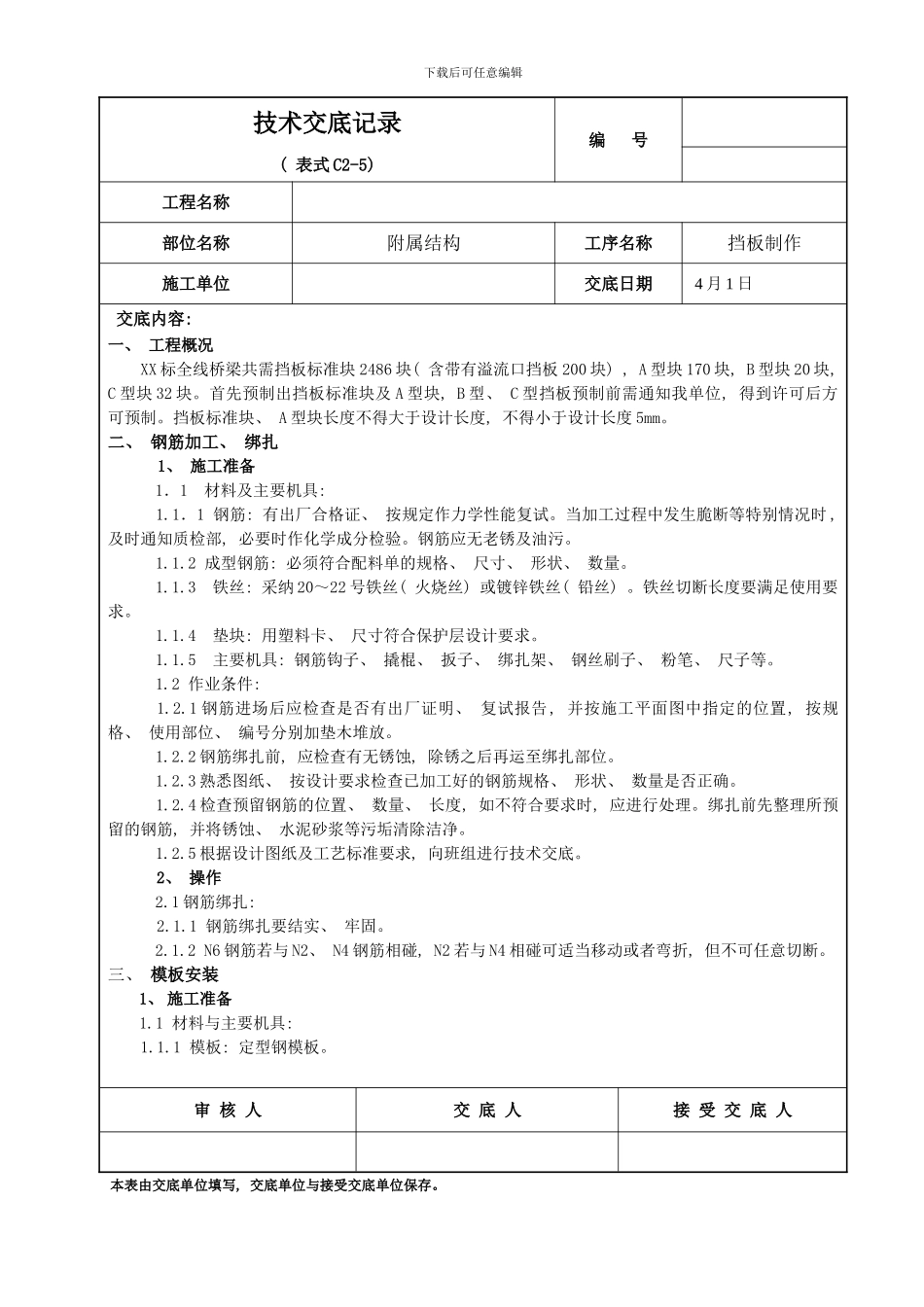

下载后可任意编辑技术交底记录编 号 ( 表式 C2-5) 工程名称部位名称附属结构工序名称挡板制作 施工单位 交底日期 4 月 1 日 交底内容: 一、 工程概况XX 标全线桥梁共需挡板标准块 2486 块( 含带有溢流口挡板 200 块) , A 型块 170 块, B 型块 20 块, C 型块 32 块。首先预制出挡板标准块及 A 型块, B 型、 C 型挡板预制前需通知我单位, 得到许可后方可预制。挡板标准块、 A 型块长度不得大于设计长度, 不得小于设计长度 5mm。二、 钢筋加工、 绑扎 1、 施工准备1．1 材料及主要机具: 1.1．1 钢筋: 有出厂合格证、 按规定作力学性能复试。当加工过程中发生脆断等特别情况时 , 及时通知质检部, 必要时作化学成分检验。钢筋应无老锈及油污。 1.1.2 成型钢筋: 必须符合配料单的规格、 尺寸、 形状、 数量。 1.1.3 铁丝: 采纳 20～22 号铁丝( 火烧丝) 或镀锌铁丝( 铅丝) 。铁丝切断长度要满足使用要求。 1.1.4 垫块: 用塑料卡、 尺寸符合保护层设计要求。 1.1.5 主要机具: 钢筋钩子、 撬棍、 扳子、 绑扎架、 钢丝刷子、 粉笔、 尺子等。 1.2 作业条件: 1.2.1 钢筋进场后应检查是否有出厂证明、 复试报告, 并按施工平面图中指定的位置, 按规格、 使用部位、 编号分别加垫木堆放。 1.2.2 钢筋绑扎前, 应检查有无锈蚀, 除锈之后再运至绑扎部位。 1.2.3 熟悉图纸、 按设计要求检查已加工好的钢筋规格、 形状、 数量是否正确。 1.2.4 检查预留钢筋的位置、 数量、 长度, 如不符合要求时, 应进行处理。绑扎前先整理所预留的钢筋, 并将锈蚀、 水泥砂浆等污垢清除洁净。 1.2.5 根据设计图纸及工艺标准要求, 向班组进行技术交底。2、 操作2.1 钢筋绑扎: 2.1.1 钢筋绑扎要结实、 牢固。2.1.2 N6 钢筋若与 N2、 N4 钢筋相碰, N2 若与 N4 相碰可适当移动或者弯折, 但不可任意切断。三、 模板安装1、 施工准备1.1 材料与主要机具: 1.1.1 模板: 定型钢模板。审 核 人交 底 人接 受 交 底 人 本表由交底单位填写, 交底单位与接受交底单位保存。下载后可任意编辑技术交底记录编 号 ( 表式 C2-5) 工程名称部位名称附属结构工序名称挡板制作 施工单位交底日期 4 月 1 日 交底内容: 1.1.2 脱模剂: 不宜用废机油。1.1.3 机具: 斧子、 扳手、 线坠、 靠尺板、 方尺、 铁水平、 撬棍等。2.将模内清...
