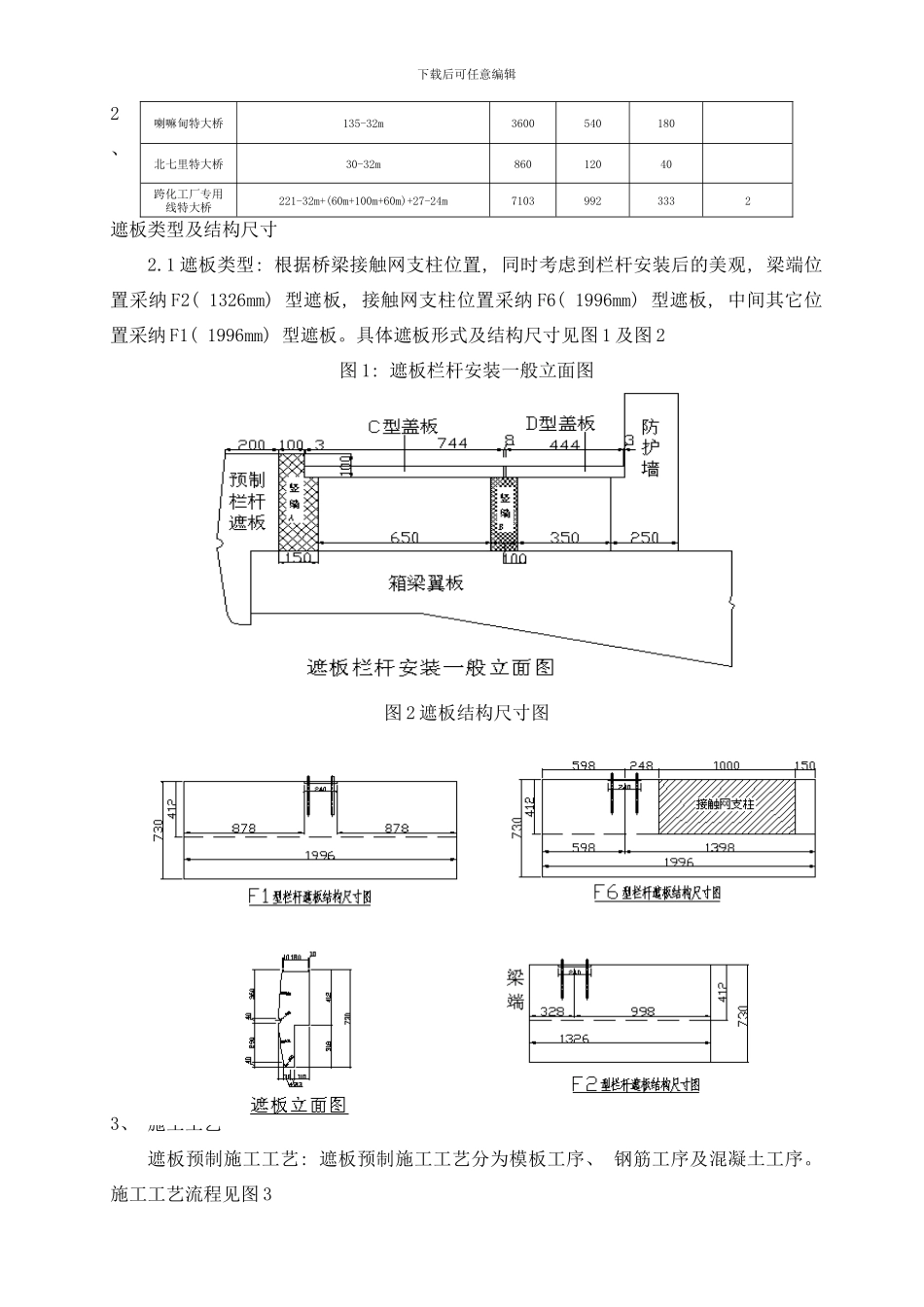

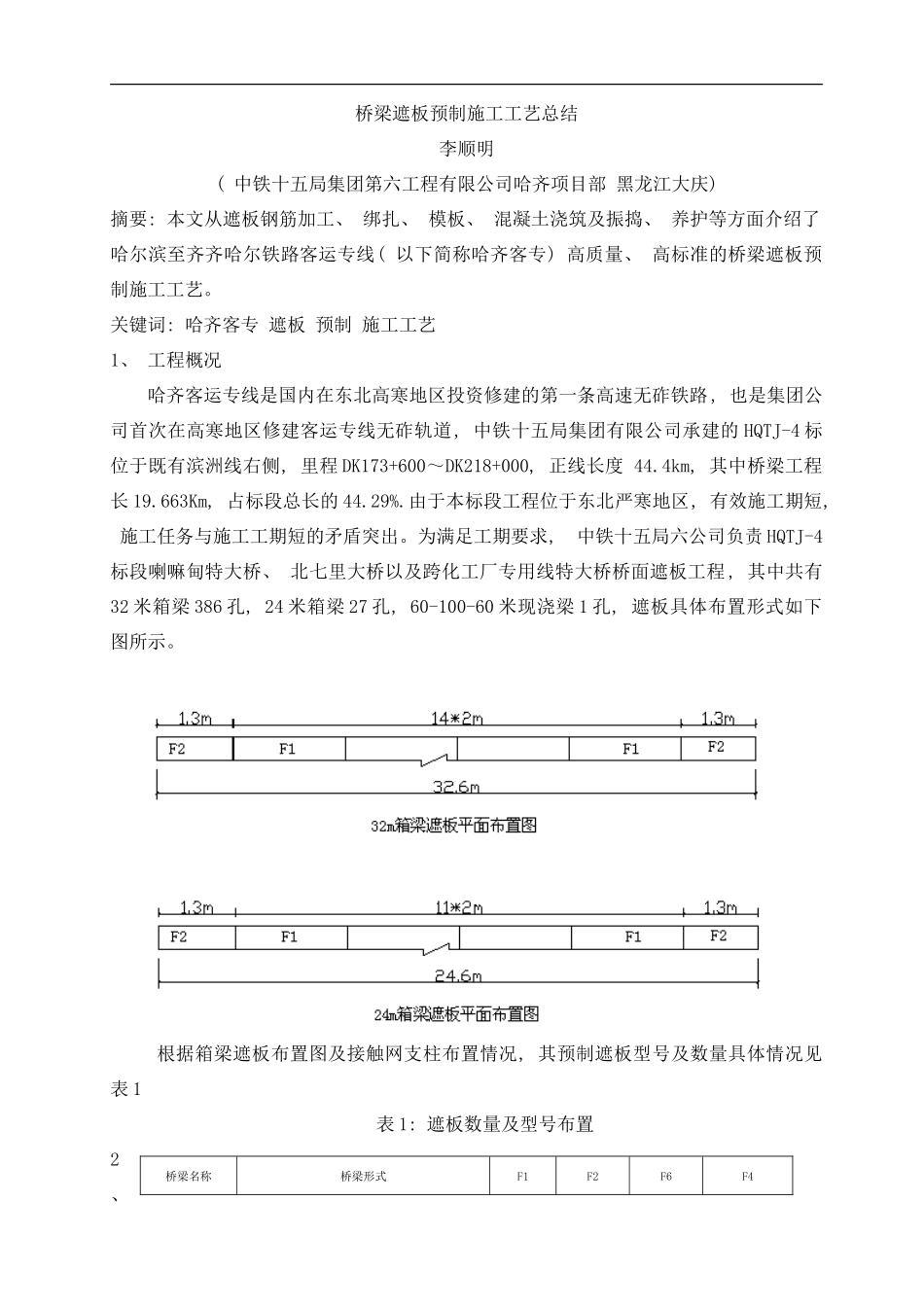

桥梁遮板预制施工工艺总结李顺明( 中铁十五局集团第六工程有限公司哈齐项目部 黑龙江大庆) 摘要: 本文从遮板钢筋加工、 绑扎、 模板、 混凝土浇筑及振捣、 养护等方面介绍了哈尔滨至齐齐哈尔铁路客运专线( 以下简称哈齐客专) 高质量、 高标准的桥梁遮板预制施工工艺。关键词: 哈齐客专 遮板 预制 施工工艺1、 工程概况哈齐客运专线是国内在东北高寒地区投资修建的第一条高速无砟铁路, 也是集团公司首次在高寒地区修建客运专线无砟轨道, 中铁十五局集团有限公司承建的 HQTJ-4 标位于既有滨洲线右侧, 里程 DK173+600～DK218+000, 正线长度 44.4km, 其中桥梁工程长 19.663Km, 占标段总长的 44.29%.由于本标段工程位于东北严寒地区, 有效施工期短, 施工任务与施工工期短的矛盾突出。为满足工期要求, 中铁十五局六公司负责 HQTJ-4标段喇嘛甸特大桥、 北七里大桥以及跨化工厂专用线特大桥桥面遮板工程 , 其中共有32 米箱梁 386 孔, 24 米箱梁 27 孔, 60-100-60 米现浇梁 1 孔, 遮板具体布置形式如下图所示。 根据箱梁遮板布置图及接触网支柱布置情况, 其预制遮板型号及数量具体情况见表 1表 1: 遮板数量及型号布置2、桥梁名称桥梁形式F1F2F6F4下载后可任意编辑2、遮板类型及结构尺寸2.1 遮板类型: 根据桥梁接触网支柱位置, 同时考虑到栏杆安装后的美观, 梁端位置采纳 F2( 1326mm) 型遮板, 接触网支柱位置采纳 F6( 1996mm) 型遮板, 中间其它位置采纳 F1( 1996mm) 型遮板。具体遮板形式及结构尺寸见图 1 及图 2图 1: 遮板栏杆安装一般立面图图 2 遮板结构尺寸图3、 施工工艺遮板预制施工工艺: 遮板预制施工工艺分为模板工序、 钢筋工序及混凝土工序。施工工艺流程见图 3喇嘛甸特大桥135-32m3600540180北七里特大桥30-32m86012040跨化工厂专用线特大桥221-32m+(60m+100m+60m)+27-24m71039923332下载后可任意编辑图 3: 遮板预制施工工艺流程图3.1 施工准备3.1.1 对施工人员进行安全技术培训, 现场技术人员要充分熟悉图纸, 根据年度施工任务合理布置施工模式, 加快施工进度。3.1.2 根据现有场地及施工工艺流程, 合理布置施工场地, 减少施工运距, 提高工作效率。3.1.3 及时跟进物资供应, 保证物资供应充分, 避开因物资的供应不及时而影响施工进度。3.2 模板工序3.2.1 根据图纸设计和补增文件, 对遮板型号数量进行统计, 根据施工工期计划、 遮板型号及数量,...
