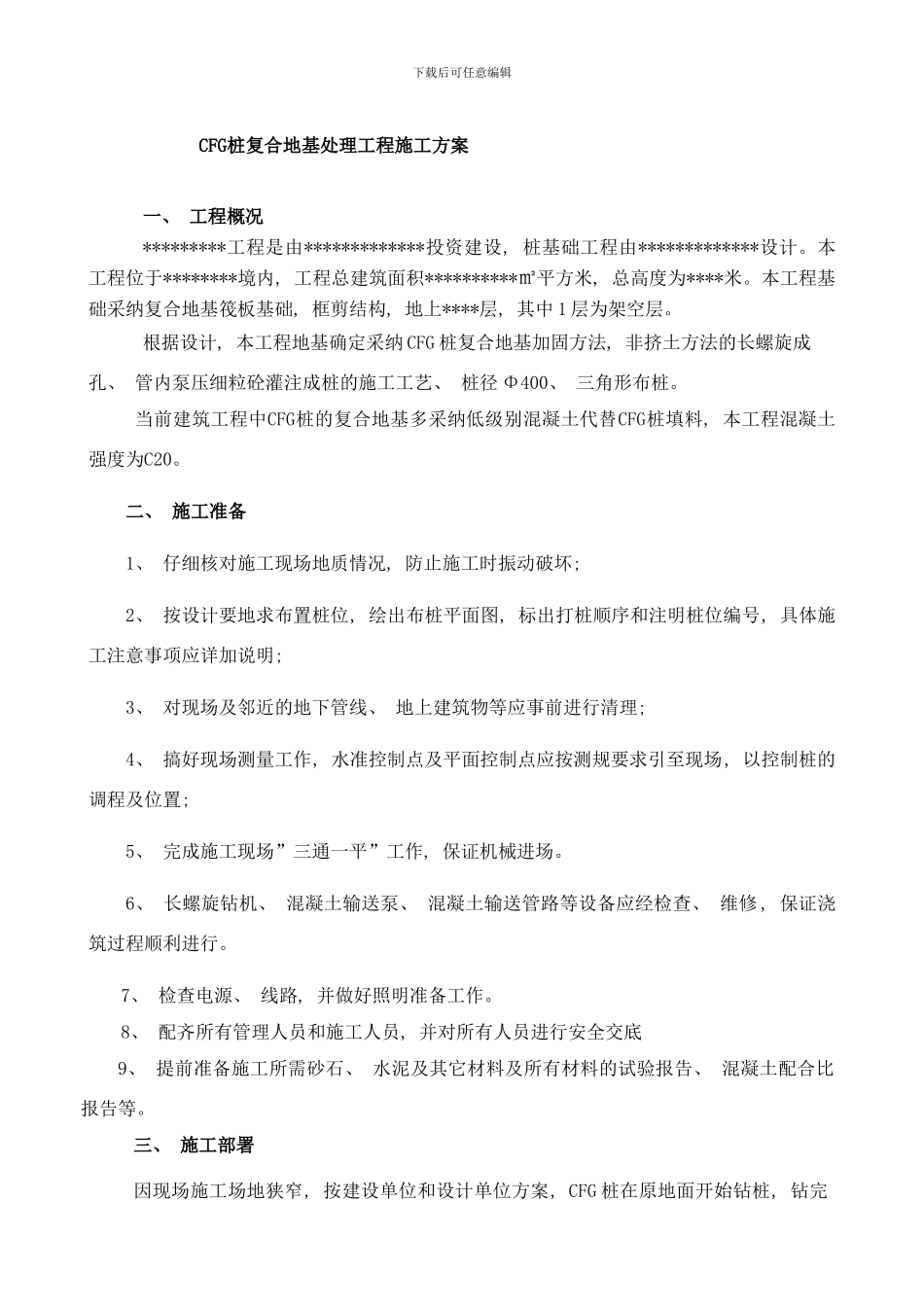

下载后可任意编辑 CFG桩复合地基处理工程施工方案一、 工程概况*********工程是由*************投资建设, 桩基础工程由*************设计。本工程位于********境内, 工程总建筑面积**********㎡平方米, 总高度为****米。本工程基础采纳复合地基筏板基础, 框剪结构, 地上****层, 其中 1 层为架空层。根据设计, 本工程地基确定采纳 CFG 桩复合地基加固方法, 非挤土方法的长螺旋成孔、 管内泵压细粒砼灌注成桩的施工工艺、 桩径 Φ400、 三角形布桩。当前建筑工程中CFG桩的复合地基多采纳低级别混凝土代替CFG桩填料, 本工程混凝土强度为C20。二、 施工准备 1、 仔细核对施工现场地质情况, 防止施工时振动破坏; 2、 按设计要地求布置桩位, 绘出布桩平面图, 标出打桩顺序和注明桩位编号, 具体施工注意事项应详加说明; 3、 对现场及邻近的地下管线、 地上建筑物等应事前进行清理; 4、 搞好现场测量工作, 水准控制点及平面控制点应按测规要求引至现场, 以控制桩的调程及位置; 5、 完成施工现场”三通一平”工作, 保证机械进场。6、 长螺旋钻机、 混凝土输送泵、 混凝土输送管路等设备应经检查、 维修 , 保证浇筑过程顺利进行。7、 检查电源、 线路, 并做好照明准备工作。8、 配齐所有管理人员和施工人员, 并对所有人员进行安全交底9、 提前准备施工所需砂石、 水泥及其它材料及所有材料的试验报告、 混凝土配合比报告等。三、 施工部署因现场施工场地狭窄, 按建设单位和设计单位方案, CFG 桩在原地面开始钻桩, 钻完下载后可任意编辑之后再进行基础土方开挖。1、 测量放线 本工程 CFG 桩径 Φ400、 三角形布桩, 桩距为 1.2m。根据桩位平面布置图及甲方提供的控制点和轴线施放桩位图, 测量确定桩位, 标出打桩顺序和注明桩位编号, 并经过建设单位或监理单位现场验收。2、 操作工艺流程施工流程如下: 测量放点→对位→成孔→泵压混凝土灌注成桩→养护→清土→铺褥垫层。长螺旋成孔灌注工艺流程1) 操作工艺应考虑隔排隔桩跳打, 新打桩与已打桩间隔时间不应少于 7d。螺旋钻机就位时, 必须保持平衡稳固, 不发生倾斜、 位移, 为准确控制钻孔深度, 应在机架上或机管上做出控制的标尺, 以便在施工中进行观测、 记录; 对满堂布桩基础, 桩位偏差不应大于 0.4 倍桩径。施工时, 桩顶标高应高出设计标高, 高出长度应根据桩距、 布桩形式、 现场地质条件和施打顺序等综合确定, ...
