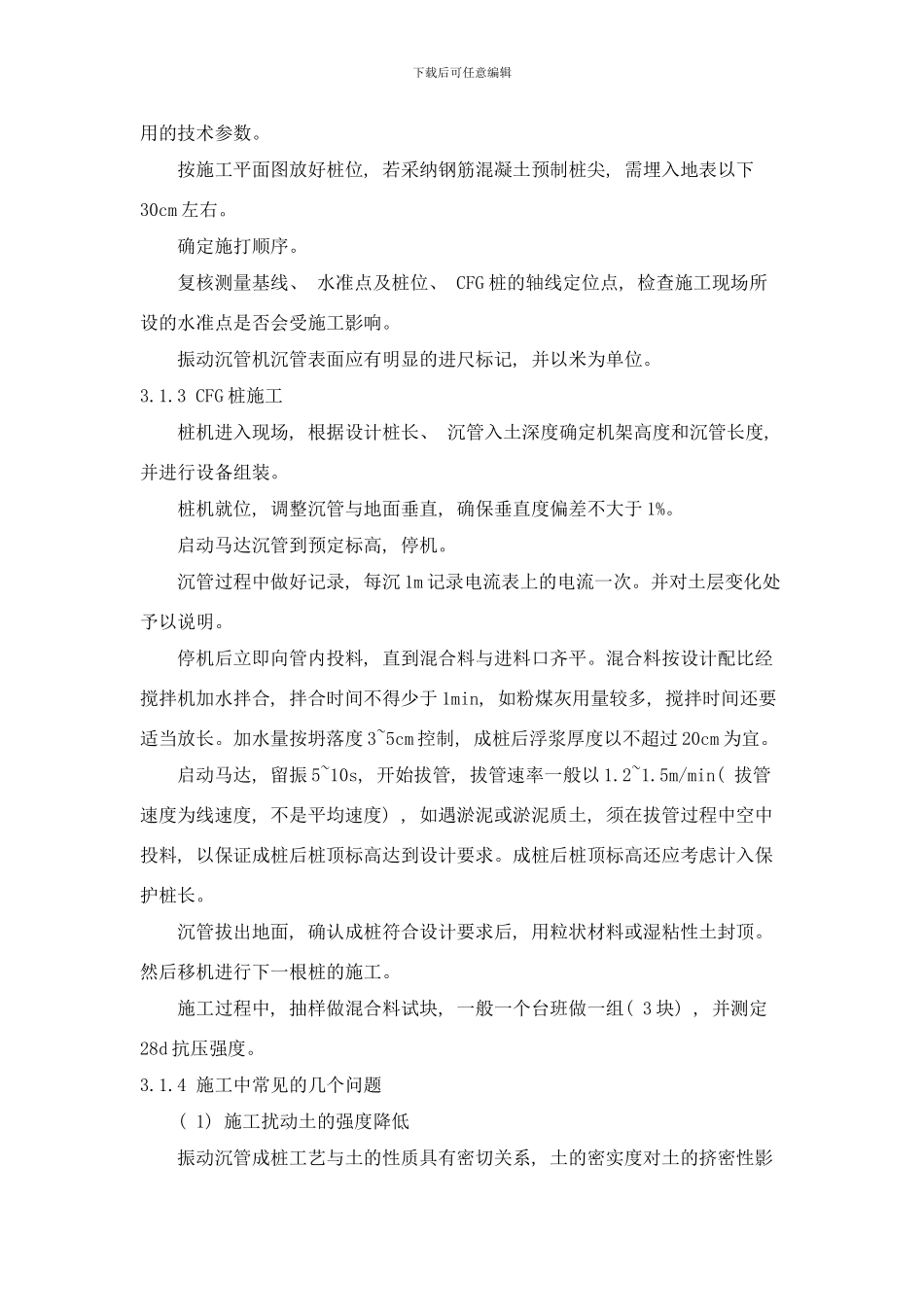

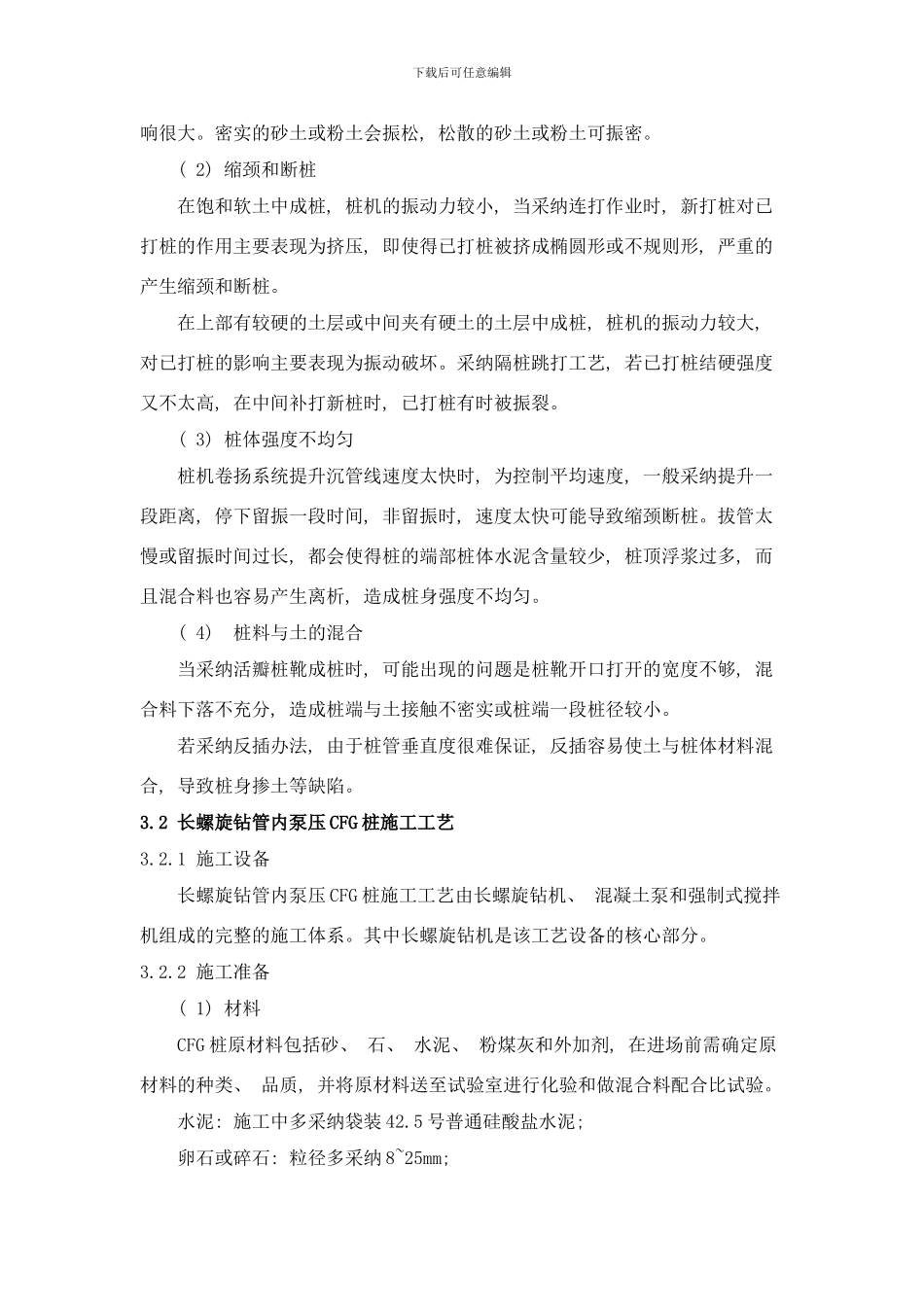

下载后可任意编辑CFG 桩复合地基施工工法1. 适用范围CFG 桩复合地基处理技术应用广泛, 适用于处理淤泥质黏土、 软土及承载力在 200kPa 左右的较密实性土。 2. 工艺原理CFG 桩是水泥粉煤灰碎石桩的简称, 它是由水泥、 粉煤灰、 碎石、 石屑或砂加水拌合形成的高粘结强度桩, 和桩间土、 褥垫层一起形成复合地基。3. 施工方法及操作要点CFG 桩的施工方法按施工设备的不同主要有振动沉管和长螺旋钻管内泵压两种工艺。3.1 振动沉管 CFG 桩施工工艺3.1.1 施工设备施工设备为振动沉管机, 分为 DZ、 DZKS、 DZJ 系列。其中 DZ 系列为普通垂头; DZKS 系列又名中空锤, 除具有普通 DZ 系列的功能外, 中间有 Φ500mm 的通孔, 能够配合重锤或内夯管进行夯扩桩施工; DZJ 系列可经过液压遥控调整偏心力矩, 可在运转条件下, 实现偏心力矩的调整。3.1.2 施工程序( 1) 施工准备施工前应具备下列资料和条件: 建筑物场地工程地质勘察报告。CFG 桩布桩图。图应注明桩位编号以及设计说明和施工说明。建筑场地邻近的高压电缆、 地下管线、 地下构筑物及障碍物等调查资料。建筑物场地的水准控制点和建筑物位置控制坐标等资料。具备”三通一平”条件。施工技术措施包括以下内容: 确定施工机具和配套设备。材料供应计划。标明所用材料的规格、 技术要求和数量。试成孔应不少于两个, 以复核地质资料以及设备、 工艺是否适宜, 核定选下载后可任意编辑用的技术参数。按施工平面图放好桩位, 若采纳钢筋混凝土预制桩尖, 需埋入地表以下30cm 左右。确定施打顺序。复核测量基线、 水准点及桩位、 CFG 桩的轴线定位点, 检查施工现场所设的水准点是否会受施工影响。振动沉管机沉管表面应有明显的进尺标记, 并以米为单位。3.1.3 CFG 桩施工桩机进入现场, 根据设计桩长、 沉管入土深度确定机架高度和沉管长度, 并进行设备组装。桩机就位, 调整沉管与地面垂直, 确保垂直度偏差不大于 1%。启动马达沉管到预定标高, 停机。沉管过程中做好记录, 每沉 1m 记录电流表上的电流一次。并对土层变化处予以说明。停机后立即向管内投料, 直到混合料与进料口齐平。混合料按设计配比经搅拌机加水拌合, 拌合时间不得少于 1min, 如粉煤灰用量较多, 搅拌时间还要适当放长。加水量按坍落度 3~5cm 控制, 成桩后浮浆厚度以不超过 20cm 为宜。启动马达, 留振 5~10s, 开始拔管, 拔管速率一般以 1.2~1.5m/min( 拔管...
