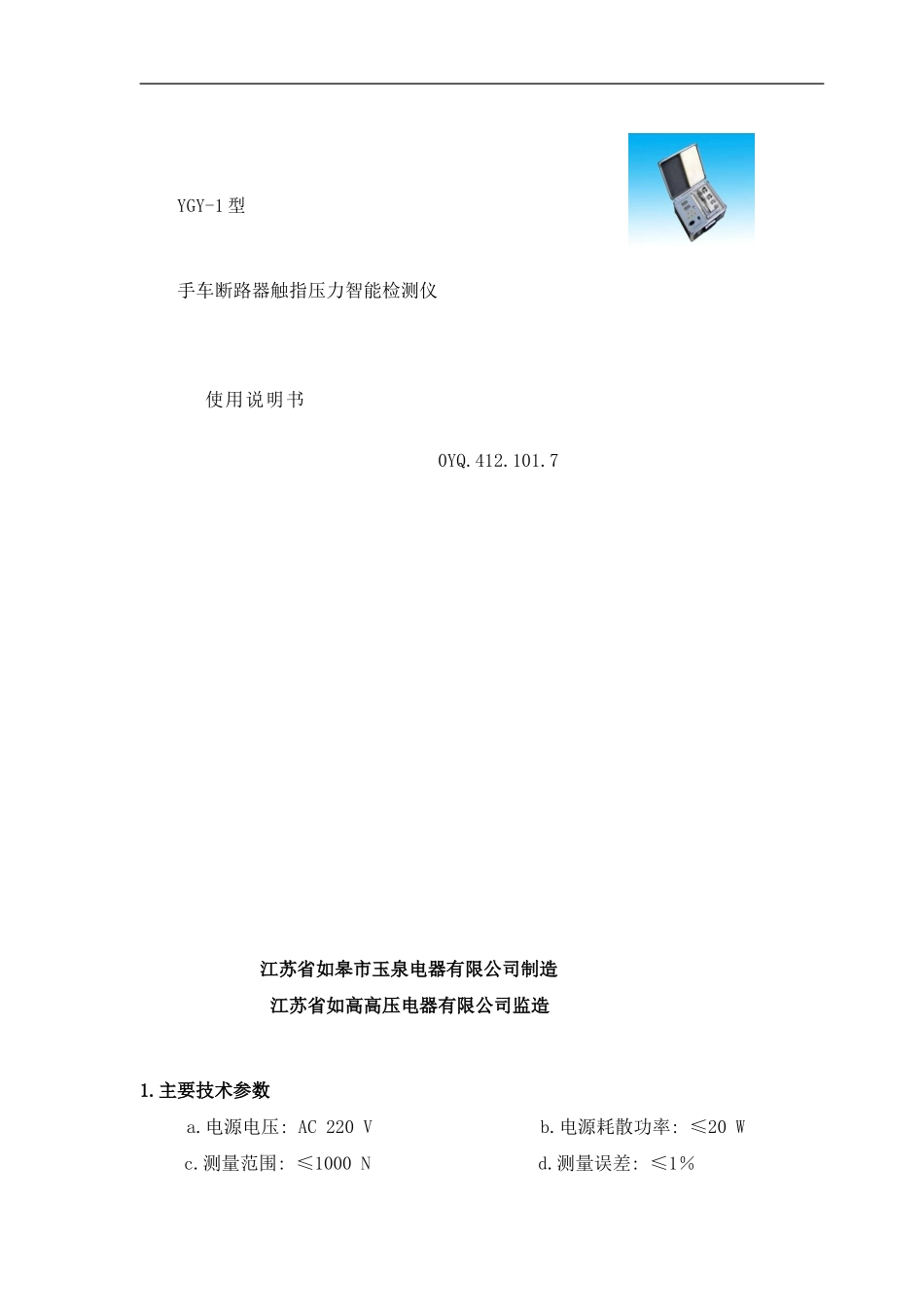

YGY-1 型手车断路器触指压力智能检测仪使用说明书 0YQ.412.101.7 江苏省如皋市玉泉电器有限公司制造江苏省如高高压电器有限公司监造1.主要技术参数a.电源电压: AC 220 V b.电源耗散功率: ≤20 Wc.测量范围: ≤1000 N d.测量误差: ≤1％下载后可任意编辑e.测量直径( 触指开距) : 35-110mm f.内置电源工作时间: ≥6 小时2. 检测仪面板功能说明( 见图 1) 2.1 测试压力显示器: 随传感器感受压力的大小显示瞬时值, 单位牛顿( N) 。2.2 峰值压力显示器: 跟踪测试过程中的最大值( 峰值) 并自动锁定。2.3 传感器插座: 连接测试头。2.4 预置键”设置、 增加、 减少、 确认”: 用于仪器标定参数。其中 ”确认”键还用于测试过程中, 峰值压力清零。2.5 清除键: 测试前模拟触头在自由状态, 按”清除”键, 仪器清零。2.6 电池欠压指示灯: 仪器内附蓄电池, 当电池电压低于额定使用电压时该指示灯亮, 提示客户对仪器充电, 否则, 仪器将不能正常工作。2.7 充电指示灯: 充电时该指示灯为红色, 充满时变为绿色。充满后充电电路自动进入浮充状态。2.8 电源开关: 测试电路电源开关。2.9 电源插座: 检测仪 AC220V 工作电源输入插座。3.使用方法第一步: 确定需要测量梅花触指压力的”公”触头直径 b ( 用游标卡尺测量, 见图 2) ; 第二步: 根据”公”触头直径 b, 调整检测仪模拟触头的直径 a, , 使 a＝b( 见图 3) ; 第三步: 测量a. 将调整好的模拟触头在需要测量的触指与触头接触线处, 用手握住手柄使前端张开至 a 值, 此时检测仪显示两组数字, 一组是随模拟触头感受压力的大小显示瞬时值, 另一组跟踪模拟触头感受压力的峰值( 最大值) 压力显示并自图 1 检测仪面板示意图图 2 ”公”触头测量示意图下载后可任意编辑动锁定。b.图 4 是梅花触指压力测量示意图。4.注意事项4.1 由于手动测试, 测试头与触指接触面的作用点和作用方向有一定的不一致性, 同时传感器灵敏度较高, 作用点和作用方向稍有差别, 测试值就有一定的分散, 每次测量至少应取 3 次的平均值, 过高或过低值应删除。4.2 仪器带有后备电源( 蓄电池) , 有沟通电工作时, 可边测试边充电, 充满电可供仪器连续工作 5-6 小时, 工作时间过短应更换新蓄电池( 两只 12V/1.3AH) 。长期不用至少一个月充一次电! 4.3 仪器适用环境温度为: -10℃∽+40℃, 过低或过高的环境温度将会影响测量精度和...
