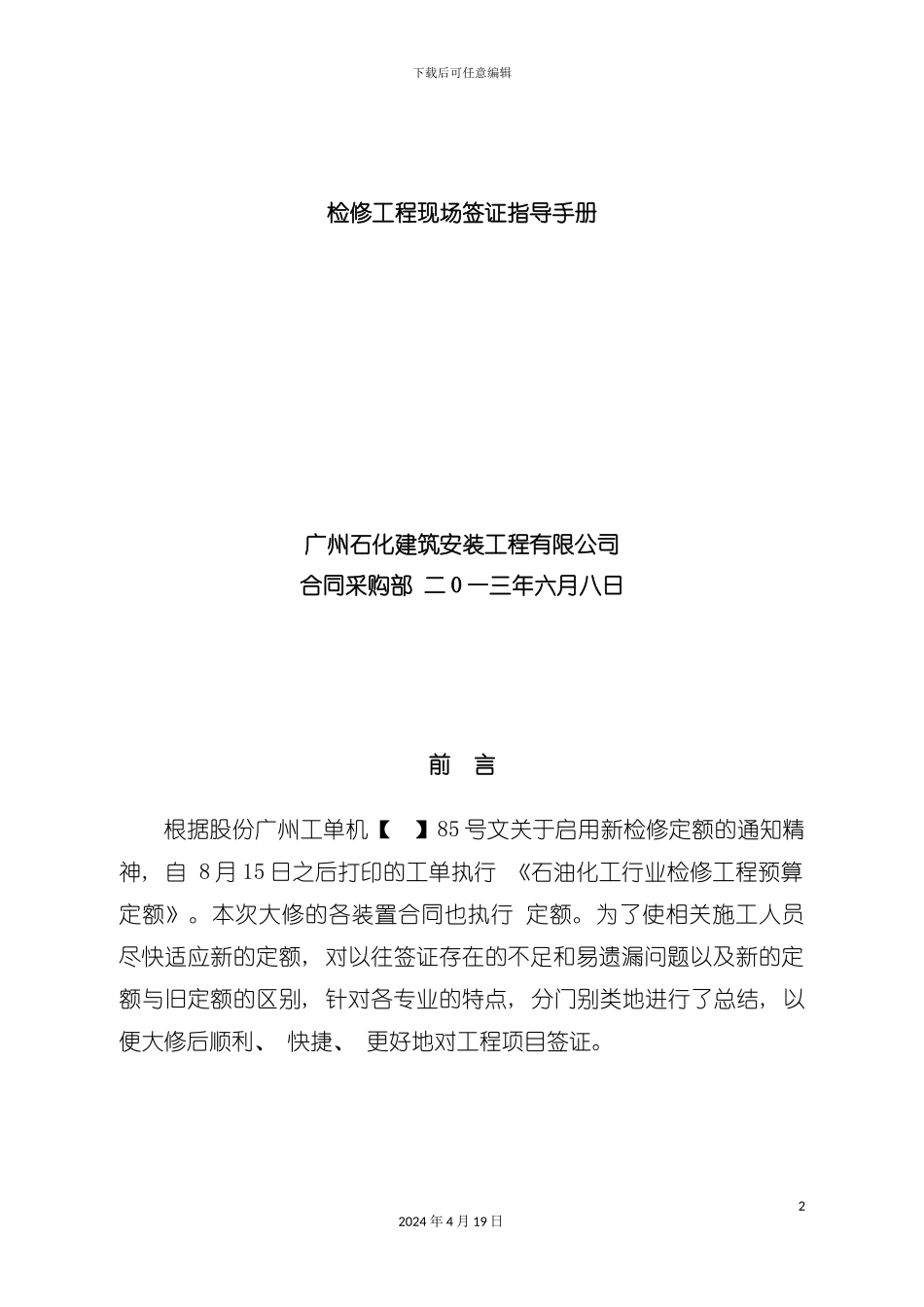

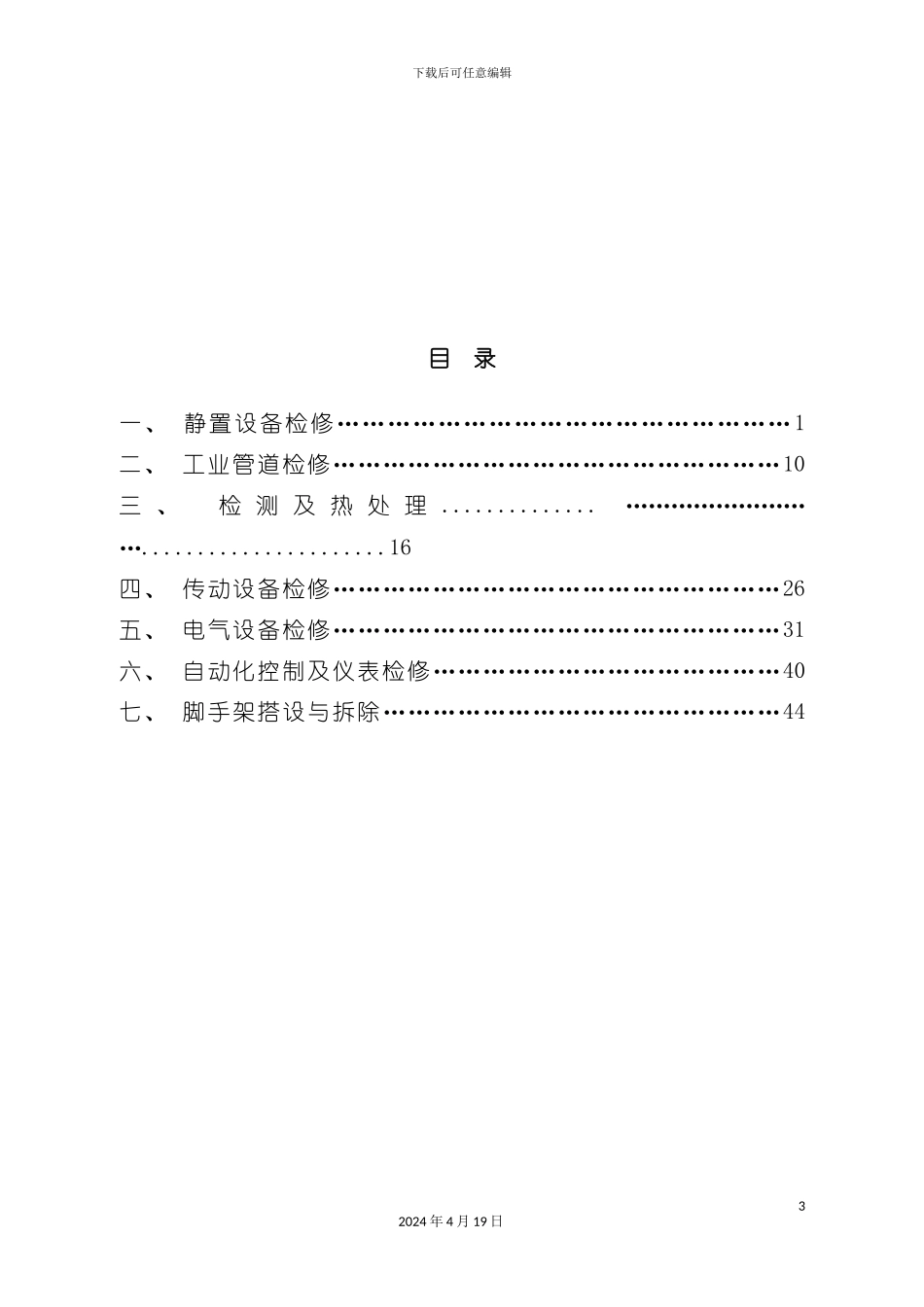

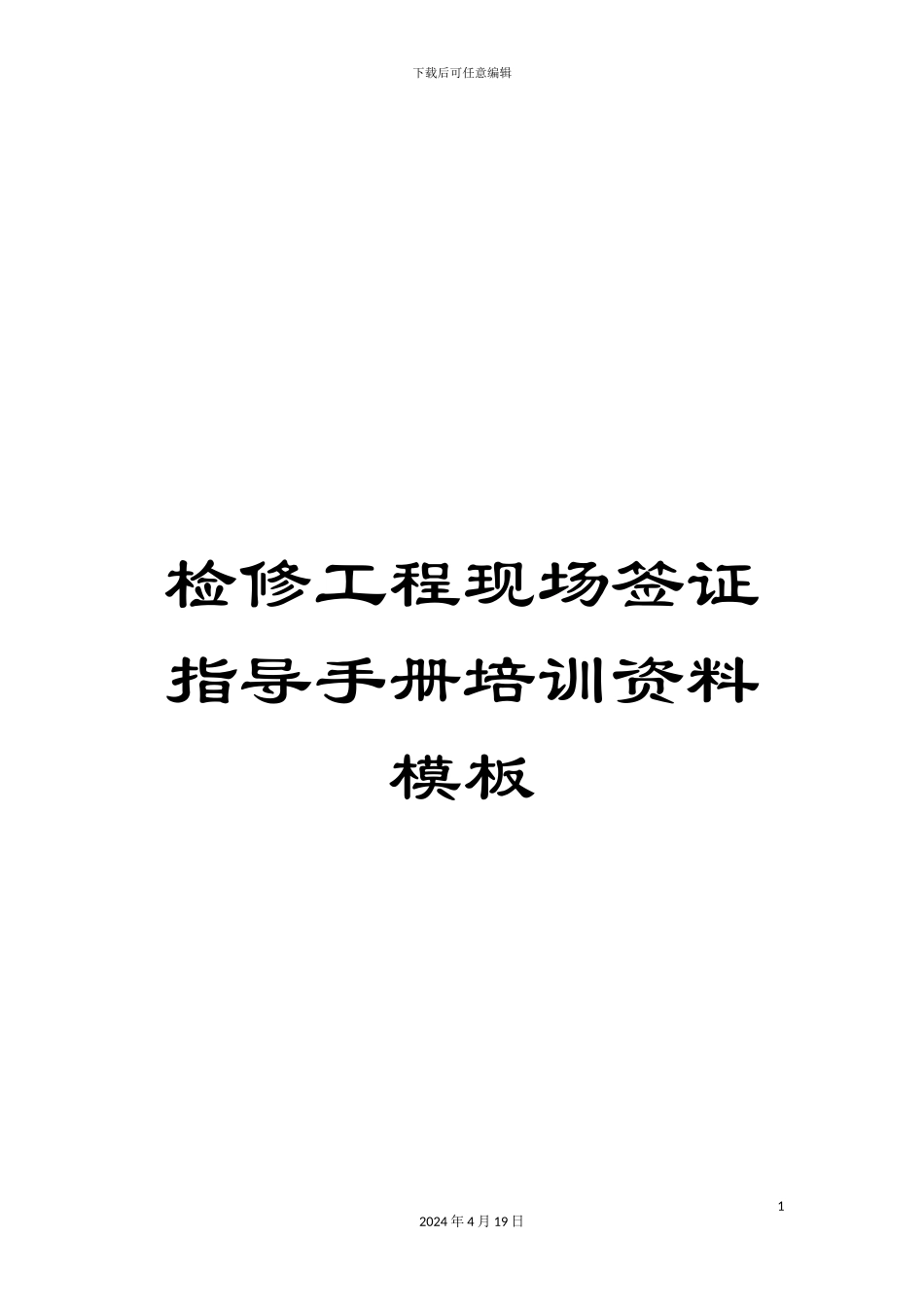

下载后可任意编辑检修工程现场签证指导手册培训资料模板12024 年 4 月 19 日下载后可任意编辑检修工程现场签证指导手册广州石化建筑安装工程有限公司合同采购部 二 0 一三年六月八日 前 言根据股份广州工单机【 】85 号文关于启用新检修定额的通知精神, 自 8 月 15 日之后打印的工单执行 《石油化工行业检修工程预算定额》。本次大修的各装置合同也执行 定额。为了使相关施工人员尽快适应新的定额, 对以往签证存在的不足和易遗漏问题以及新的定额与旧定额的区别, 针对各专业的特点, 分门别类地进行了总结, 以便大修后顺利、 快捷、 更好地对工程项目签证。22024 年 4 月 19 日下载后可任意编辑目 录一、 静置设备检修……………………………………………… 1二、 工业管道检修………………………………………………10三 、 检 测 及 热 处 理 .............. ………………………......................16四、 传动设备检修………………………………………………26五、 电气设备检修………………………………………………31六、 自动化控制及仪表检修……………………………………40七、 脚手架搭设与拆除…………………………………………4432024 年 4 月 19 日下载后可任意编辑一、 静置设备检修( 一) 容器检修1、 容器检修要按下面具体要求写签证。序号项目名称说明内容单位类型1容器整体拆除及安装设备安装标高、 单重台卧式、 立式2容器分段拆除及安装直径、 材质、 焊接方式吨卧式、 立式3容器制作类型、 材质、 设备重量吨矩形、 平底平顶圆型4容器试压设备容积、 压力台水压试验、 气密试验、 水冲洗5容器外部盘管加热器拆除、 预制安装盘管公称直径米6容器内加强圈更换kg7水封罐内套筒更换吨8过滤器滤芯抽装类型根油品质、 气体介质9筒袋式过滤器拆装公称直径台2、 容器设备整体吊装重量包括设备本体和随设备吊装的附件、 吊耳、 绝热、 内衬, 外部管线、 平台、 栏杆等重量。容器设备分段吊装重量包括随设备拆除的内件( 指内部固定件) 、 设备的开口件、 加强板、 裙座等全部金属件重量; 不包括设备外部平台、 梯子、 栏杆及预先拆除的内件等重量。3、 容器检修时, 如发生各种预制和组装时使用的胎具制作、 安装及拆除, 辅助机具安装及拆除, 都要写入签证。4、 过滤器滤芯抽装未包括与其连接法兰拆装, 要另外签证。5、 容器设备的鉴定、 ...
