楼层钢梁制作安装方案样本

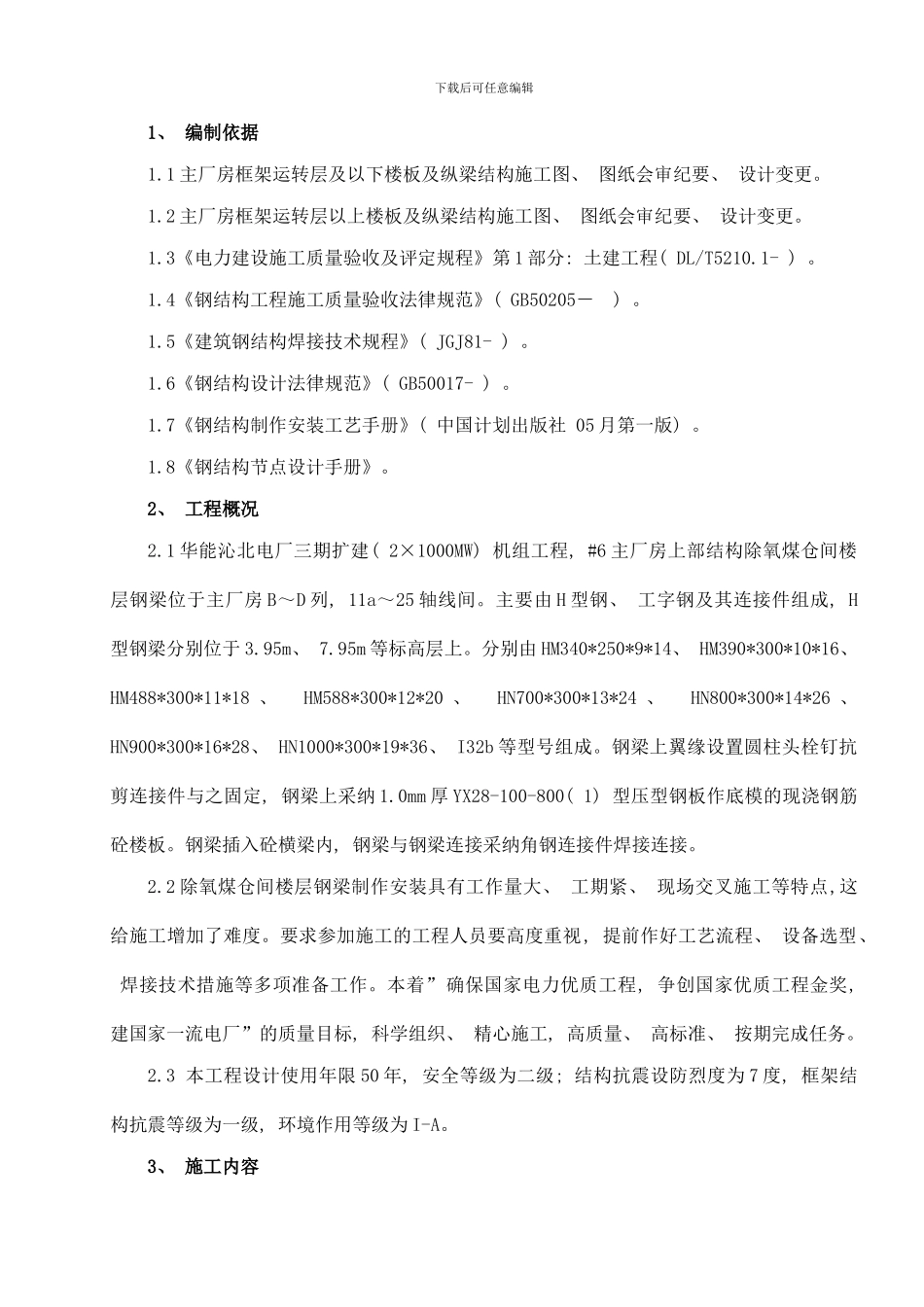

下载后可任意编辑1、 编制依据1.1 主厂房框架运转层及以下楼板及纵梁结构施工图、 图纸会审纪要、 设计变更。1.2 主厂房框架运转层以上楼板及纵梁结构施工图、 图纸会审纪要、 设计变更。1.3《电力建设施工质量验收及评定规程》第 1 部分: 土建工程( DL/T5210.1- ) 。1.4《钢结构工程施工质量验收法律规范》( GB50205－ ) 。1.5《建筑钢结构焊接技术规程》( JGJ81- ) 。1.6《钢结构设计法律规范》( GB50017- ) 。1.7《钢结构制作安装工艺手册》( 中国计划出版社 05 月第一版) 。1.8《钢结构节点设计手册》。2、 工程概况2.1 华能沁北电厂三期扩建( 2×1000MW) 机组工程, #6 主厂房上部结构除氧煤仓间楼层钢梁位于主厂房 B～D 列, 11a～25 轴线间。主要由 H 型钢、 工字钢及其连接件组成, H型钢梁分别位于 3.95m、 7.95m 等标高层上。分别由 HM340*250*9*14、 HM390*300*10*16、 HM488*300*11*18 、 HM588*300*12*20 、 HN700*300*13*24 、 HN800*300*14*26 、 HN900*300*16*28、 HN1000*300*19*36、 I32b 等型号组成。钢梁上翼缘设置圆柱头栓钉抗剪连接件与之固定, 钢梁上采纳 1.0mm 厚 YX28-100-800( 1) 型压型钢板作底模的现浇钢筋砼楼板。钢梁插入砼横梁内, 钢梁与钢梁连接采纳角钢连接件焊接连接。2.2 除氧煤仓间楼层钢梁制作安装具有工作量大、 工期紧、 现场交叉施工等特点,这给施工增加了难度。要求参加施工的工程人员要高度重视, 提前作好工艺流程、 设备选型、 焊接技术措施等多项准备工作。本着”确保国家电力优质工程, 争创国家优质工程金奖, 建国家一流电厂”的质量目标, 科学组织、 精心施工, 高质量、 高标准、 按期完成任务。2.3 本工程设计使用年限 50 年, 安全等级为二级; 结构抗震设防烈度为 7 度, 框架结构抗震等级为一级, 环境作用等级为 I-A。3、 施工内容下载后可任意编辑《主厂房框架运转层及以下楼板及纵梁结构》、 《主厂房框架运转层以上楼板及纵梁结构》施工图( 检索号为 60-F1833S-T030702～05) 中所包括的钢结构制作、 安装内容。4、 施工准备4.1 技术准备4.1.1 施工前图纸已进行过图纸会审。4.1.2 施工前对施工班组进行安全技术交底。4.1.3 现场施工人员必须仔细审核图纸, 熟悉会审纪要, 明白设计意图。做好各级技术交底, 明确施工工艺和质量要求, 掌握工程的特别性。4.1.4 根据施工总平面合理规划使用场...
