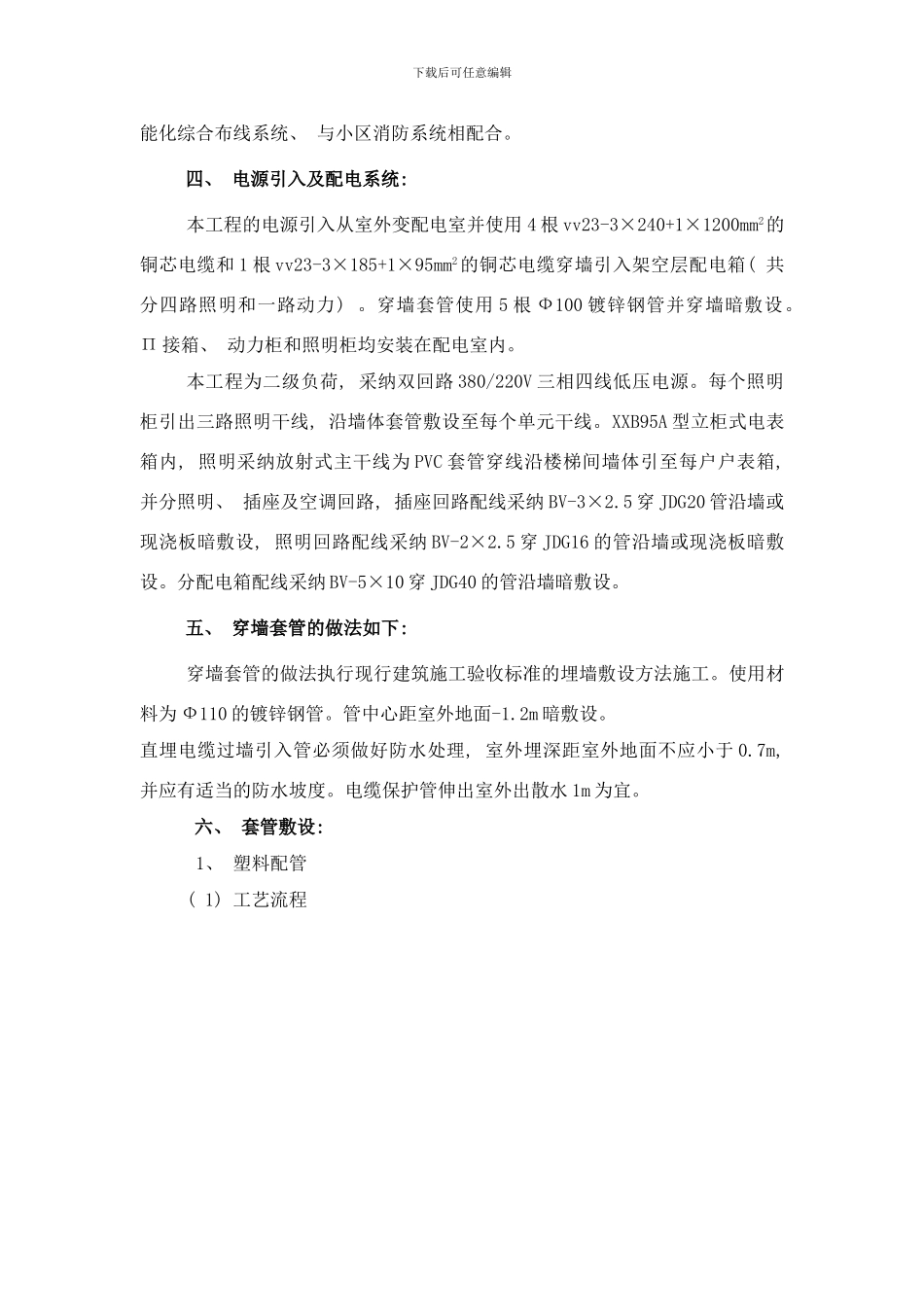

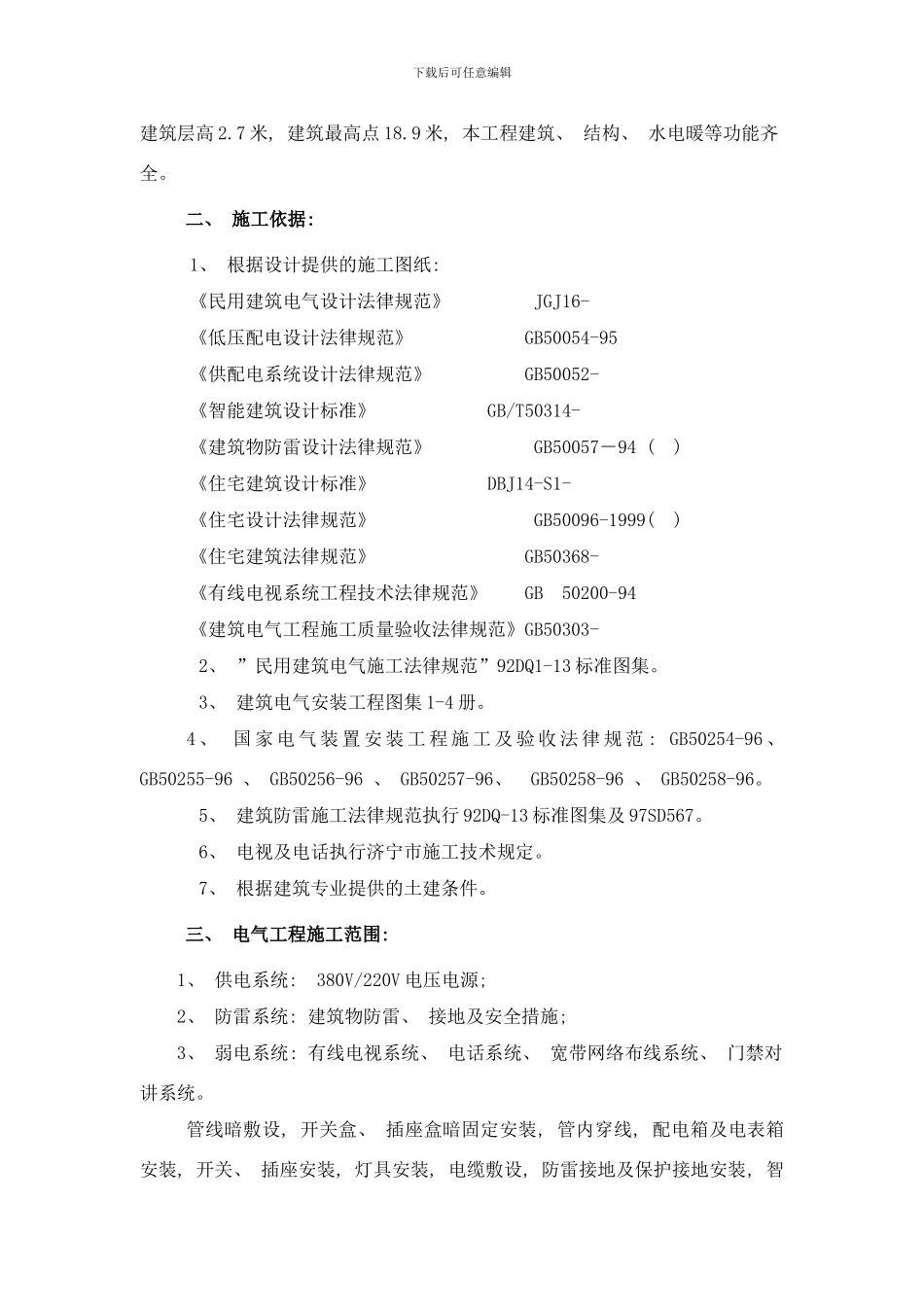

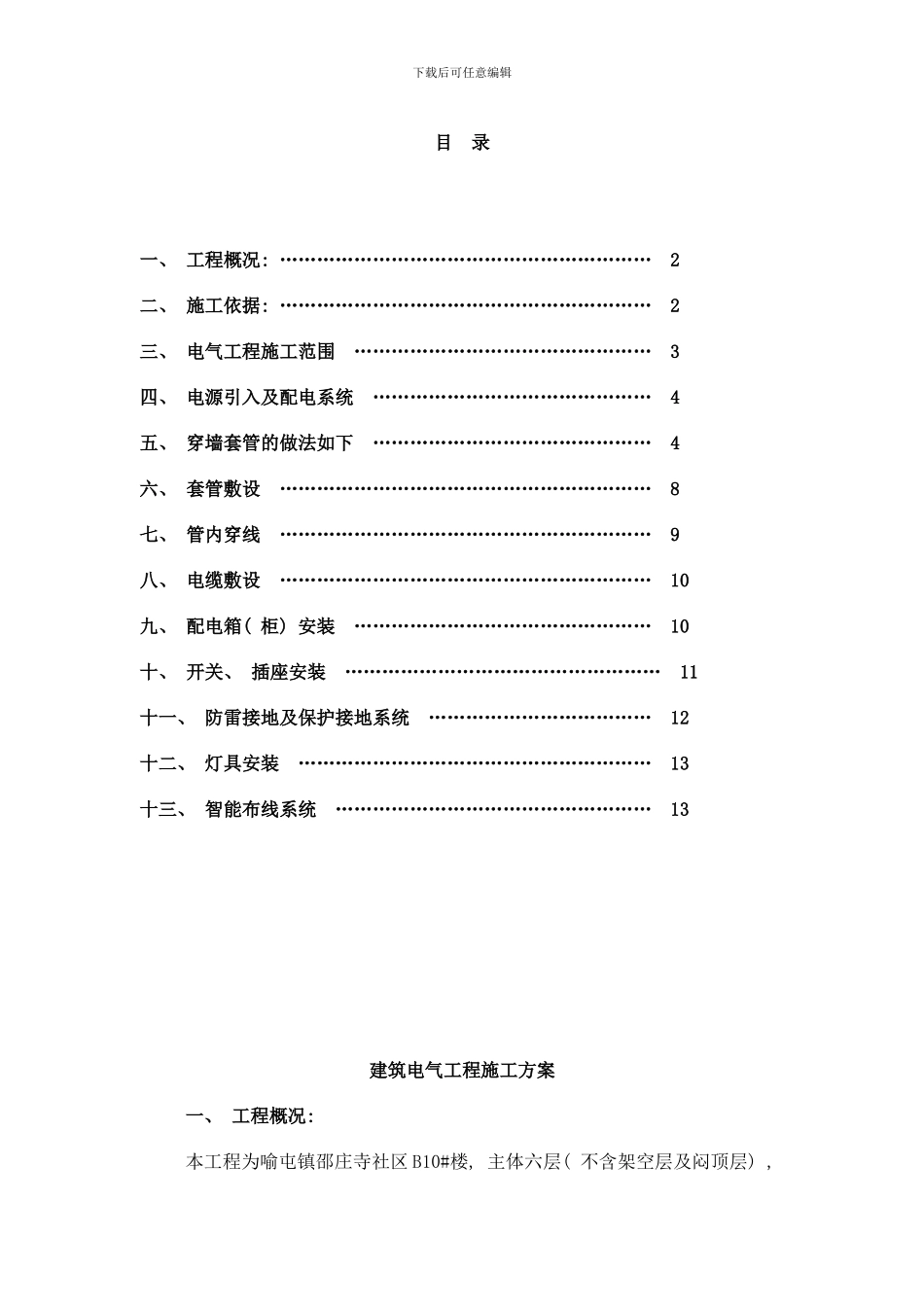

下载后可任意编辑目 录一、 工程概况: …………………………………………………… 2二、 施工依据: …………………………………………………… 2三、 电气工程施工范围 ………………………………………… 3四、 电源引入及配电系统 ……………………………………… 4五、 穿墙套管的做法如下 ……………………………………… 4六、 套管敷设 …………………………………………………… 8七、 管内穿线 …………………………………………………… 9八、 电缆敷设 …………………………………………………… 10九、 配电箱( 柜) 安装 ………………………………………… 10十、 开关、 插座安装 …………………………………………… 11十一、 防雷接地及保护接地系统 ……………………………… 12十二、 灯具安装 ………………………………………………… 13十三、 智能布线系统 …………………………………………… 13建筑电气工程施工方案一、 工程概况: 本工程为喻屯镇邵庄寺社区 B10#楼, 主体六层( 不含架空层及闷顶层) , 下载后可任意编辑建筑层高 2.7 米, 建筑最高点 18.9 米, 本工程建筑、 结构、 水电暖等功能齐全。二、 施工依据: 1、 根据设计提供的施工图纸: 《民用建筑电气设计法律规范》 JGJ16- 《低压配电设计法律规范》 GB50054-95《供配电系统设计法律规范》 GB50052- 《智能建筑设计标准》 GB/T50314- 《建筑物防雷设计法律规范》 GB50057－94 ( ) 《住宅建筑设计标准》 DBJ14-S1- 《住宅设计法律规范》 GB50096-1999( ) 《住宅建筑法律规范》 GB50368- 《有线电视系统工程技术法律规范》 GB 50200-94《建筑电气工程施工质量验收法律规范》GB50303- 2、 ”民用建筑电气施工法律规范”92DQ1-13 标准图集。3、 建筑电气安装工程图集 1-4 册。4 、 国 家 电 气 装 置 安 装 工 程 施 工 及 验 收 法 律 规 范 : GB50254-96 、 GB50255-96 、 GB50256-96 、 GB50257-96、 GB50258-96 、 GB50258-96。5、 建筑防雷施工法律规范执行 92DQ-13 标准图集及 97SD567。6、 电视及电话执行济宁市施工技术规定。7、 根据建筑专业提供的土建条件。三、 电气工程施工范围:1、 供电系统: 380V/220V 电压电源; 2、 防雷系统: 建筑物防雷、 接地及安全措施; 3、 弱电系统: 有线电视系统、 电话系统、 宽...
