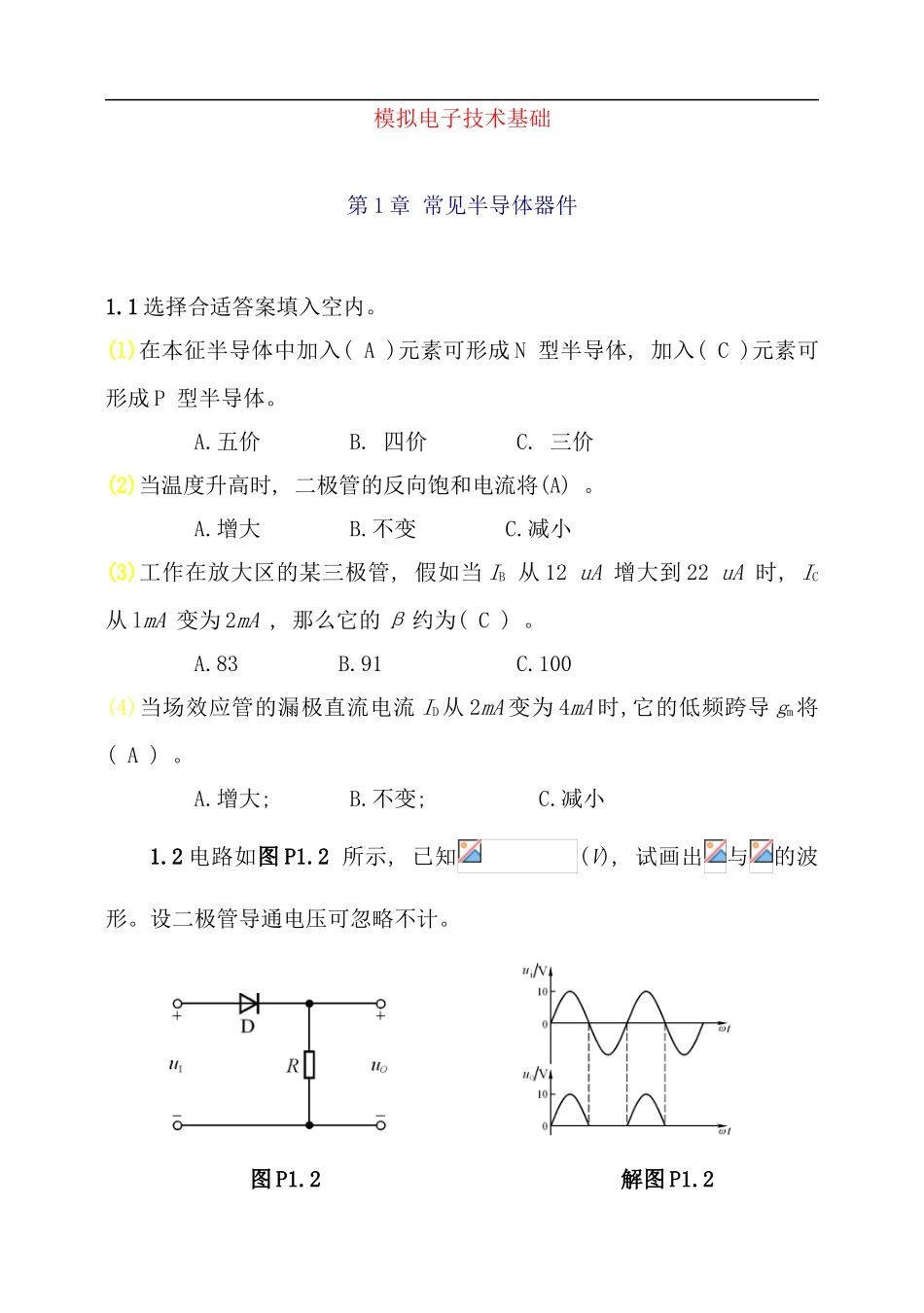

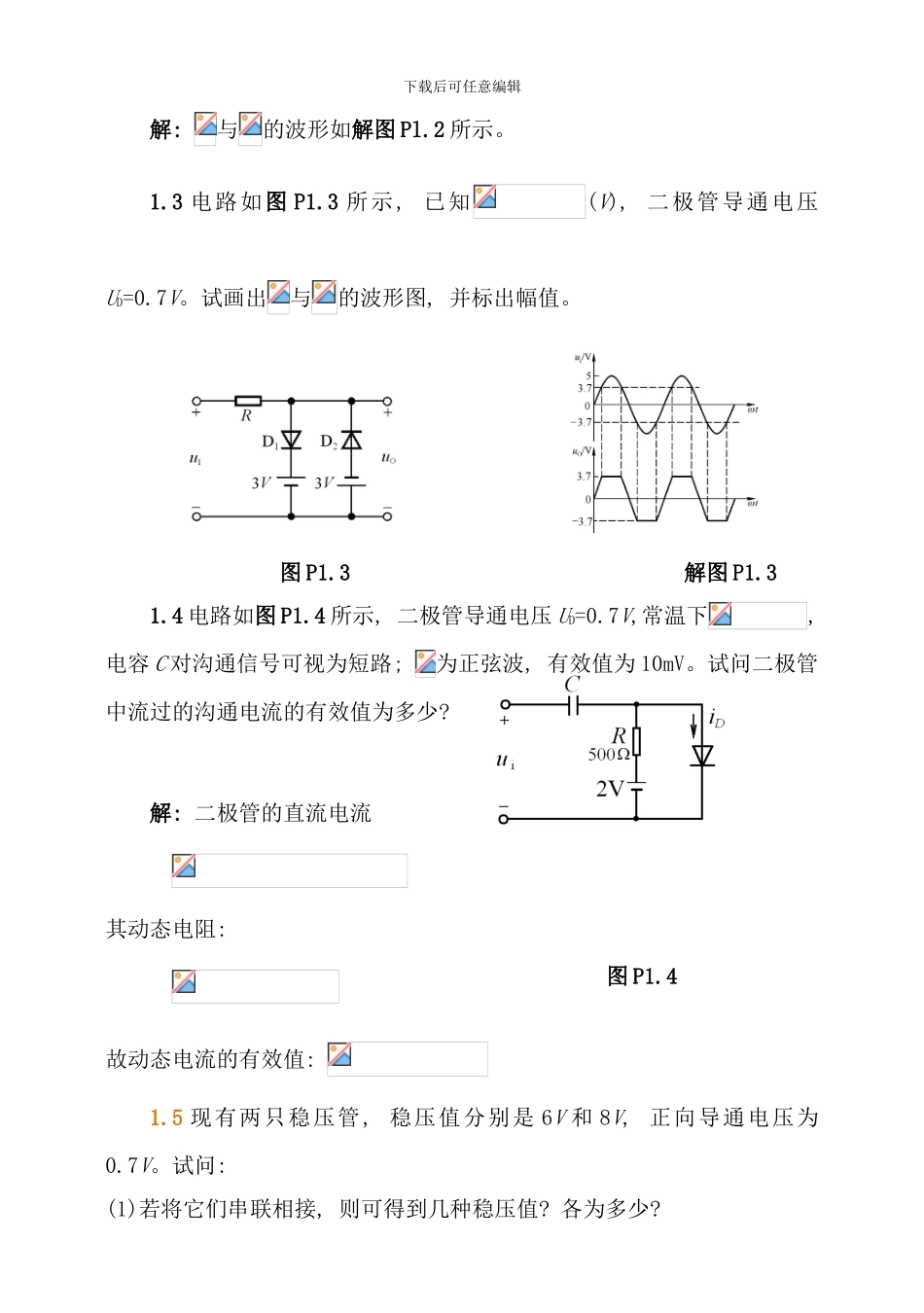

模拟电子技术基础 第 1 章 常见半导体器件1.1 选择合适答案填入空内。(l)在本征半导体中加入( A )元素可形成 N 型半导体, 加入( C )元素可形成 P 型半导体。 A.五价 B. 四价 C. 三价(2)当温度升高时, 二极管的反向饱和电流将(A) 。 A.增大 B.不变 C.减小(3)工作在放大区的某三极管, 假如当 IB 从 12 uA 增大到 22 uA 时, IC 从 lmA 变为 2mA , 那么它的 β 约为( C ) 。 A.83 B.91 C.100 (4)当场效应管的漏极直流电流 ID 从 2mA 变为 4mA 时,它的低频跨导 gm将( A ) 。A.增大; B.不变; C.减小1.2 电路如图 P1.2 所示, 已知(V), 试画出与的波形。设二极管导通电压可忽略不计。 图 P1.2 解图 P1.2 下载后可任意编辑解: 与的波形如解图 Pl.2 所示。1.3 电路如图 P1.3 所示, 已知(V), 二极管导通电压UD=0.7V。试画出与的波形图, 并标出幅值。 图 P1.3 解图 P1.3 1.4 电路如图 P1.4 所示, 二极管导通电压 UD=0.7V,常温下, 电容 C 对沟通信号可视为短路; 为正弦波, 有效值为 10mV。试问二极管中流过的沟通电流的有效值为多少? 解: 二极管的直流电流 其动态电阻: 图 P1.4故动态电流的有效值: 1.5 现有两只稳压管, 稳压值分别是 6V 和 8V, 正向导通电压为0.7V。试问: (1)若将它们串联相接, 则可得到几种稳压值? 各为多少? 下载后可任意编辑(2)若将它们并联相接, 则又可得到几种稳压值? 各为多少? 解: (1)串联相接可得 4 种: 1.4V; 14V; 6.7V; 8.7V。 (2)并联相接可得 2 种: 0.7V; 6V。1.6 已知图 Pl.6 所示电路中稳压管的稳定电压, 最小稳定电流, 最大稳定电流。(1)分别计算为 10V 、 15V 、 35V 三种情况下输出电压的值; (2)若时负载开路, 则会出现什么现象? 为什么? 解: (1)只有当加在稳压管两端的电压大于其稳压值时, 输出电压才为 6V。∴时, ; 时, ; 时, , ∴。(2)当负载开路时, , 故稳压管将被烧毁。1.7 在图 Pl.7 所示电路中, 发光二极管导通电压UD =1.5V , 正向电流在 5~15mA 时才能正常工作。试问: (1)开关 S 在什么位置时发光二极管才能发光? 下载后可任意编辑(2)R 的取值范围是多少? 解: (1)S 闭合。 (2) R 的范围为: 图 P1.7 1.8 现测得放大电路中两只管子两个电极的电流如图 P1.8 所示。分别求另一电极的电流, 标出其方向, 并在圆圈中画出管子, 且...
