模板安拆短肢剪力墙技术交底记录样本

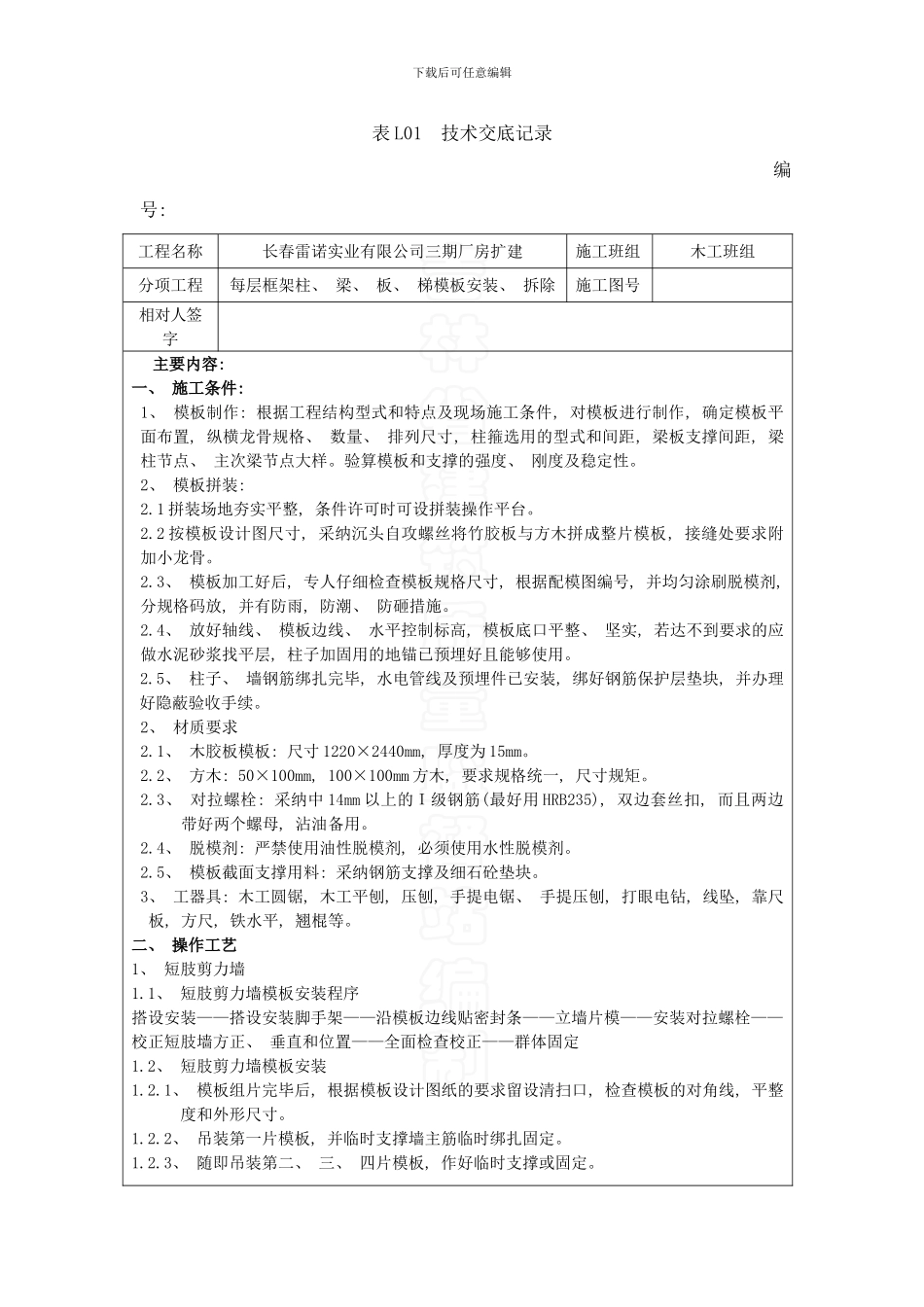

下载后可任意编辑表 L01 技术交底记录编号: 工程名称长春雷诺实业有限公司三期厂房扩建施工班组木工班组分项工程每层框架柱、 梁、 板、 梯模板安装、 拆除施工图号相对人签字主要内容: 一、 施工条件: 1、 模板制作: 根据工程结构型式和特点及现场施工条件, 对模板进行制作, 确定模板平面布置, 纵横龙骨规格、 数量、 排列尺寸, 柱箍选用的型式和间距, 梁板支撑间距, 梁柱节点、 主次梁节点大样。验算模板和支撑的强度、 刚度及稳定性。2、 模板拼装: 2.1 拼装场地夯实平整, 条件许可时可设拼装操作平台。2.2 按模板设计图尺寸, 采纳沉头自攻螺丝将竹胶板与方木拼成整片模板, 接缝处要求附加小龙骨。2.3、 模板加工好后, 专人仔细检查模板规格尺寸, 根据配模图编号, 并均匀涂刷脱模剂, 分规格码放, 并有防雨, 防潮、 防砸措施。2.4、 放好轴线、 模板边线、 水平控制标高, 模板底口平整、 坚实, 若达不到要求的应做水泥砂浆找平层, 柱子加固用的地锚已预埋好且能够使用。2.5、 柱子、 墙钢筋绑扎完毕, 水电管线及预埋件已安装, 绑好钢筋保护层垫块, 并办理好隐蔽验收手续。2、 材质要求2.1、 木胶板模板: 尺寸 1220×2440mm, 厚度为 15mm。2.2、 方木: 50×100mm, 100×100mm 方木, 要求规格统一, 尺寸规矩。2.3、 对拉螺栓: 采纳中 14mm 以上的Ｉ级钢筋(最好用 HRB235), 双边套丝扣, 而且两边带好两个螺母, 沾油备用。2.4、 脱模剂: 严禁使用油性脱模剂, 必须使用水性脱模剂。2.5、 模板截面支撑用料: 采纳钢筋支撑及细石砼垫块。3、 工器具: 木工圆锯, 木工平刨, 压刨, 手提电锯、 手提压刨, 打眼电钻, 线坠, 靠尺板, 方尺, 铁水平, 翘棍等。二、 操作工艺1、 短肢剪力墙1.1、 短肢剪力墙模板安装程序搭设安装——搭设安装脚手架——沿模板边线贴密封条——立墙片模——安装对拉螺栓——校正短肢墙方正、 垂直和位置——全面检查校正——群体固定1.2、 短肢剪力墙模板安装1.2.1、 模板组片完毕后, 根据模板设计图纸的要求留设清扫口, 检查模板的对角线, 平整度和外形尺寸。1.2.2、 吊装第一片模板, 并临时支撑墙主筋临时绑扎固定。1.2.3、 随即吊装第二、 三、 四片模板, 作好临时支撑或固定。下载后可任意编辑1.2.4、 先安装上下两个对拉螺栓, 并用脚手管和架子临时固定。1.2.5、 逐步安装其余的对拉螺栓, 校正柱模板的轴线位移、...
