模板支撑专项施工方案样本

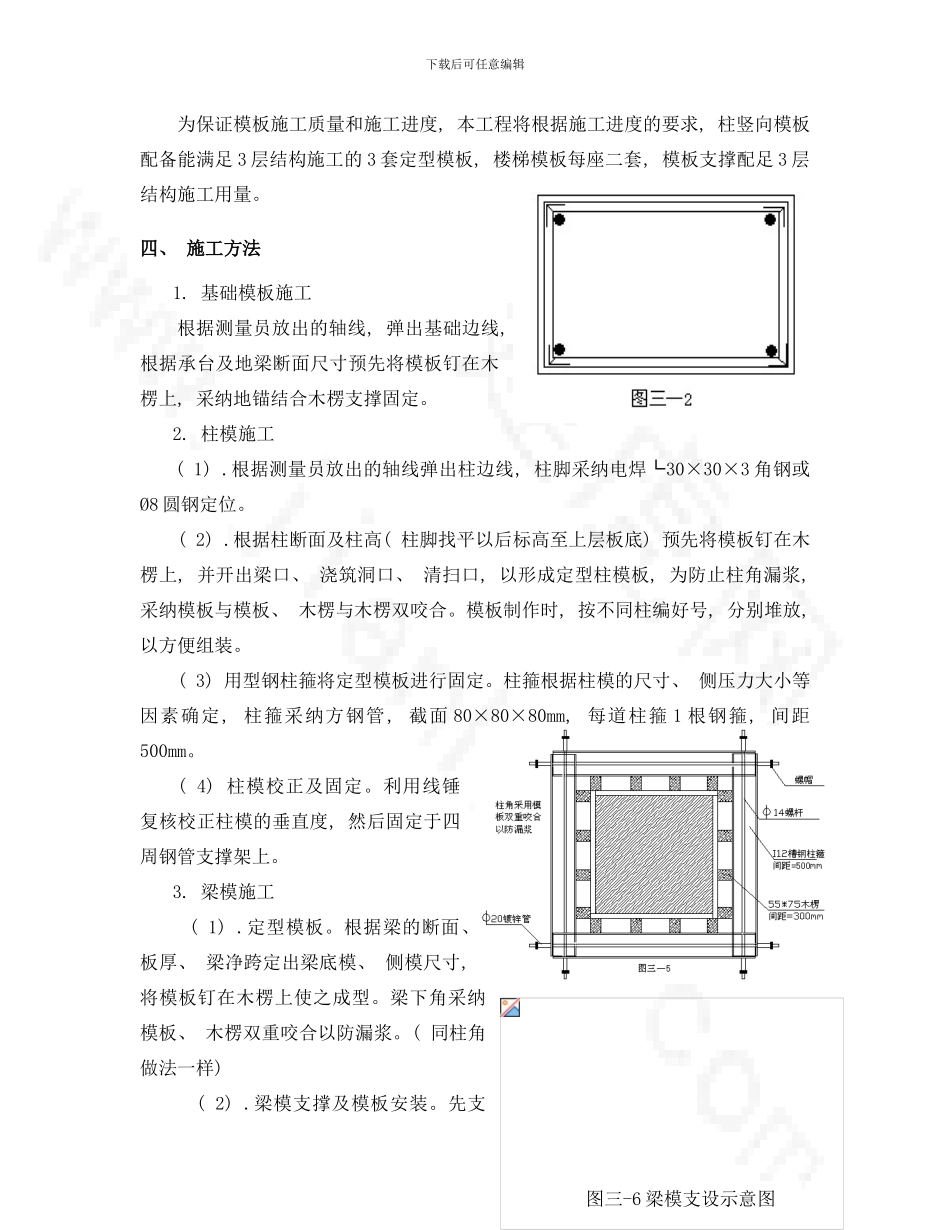

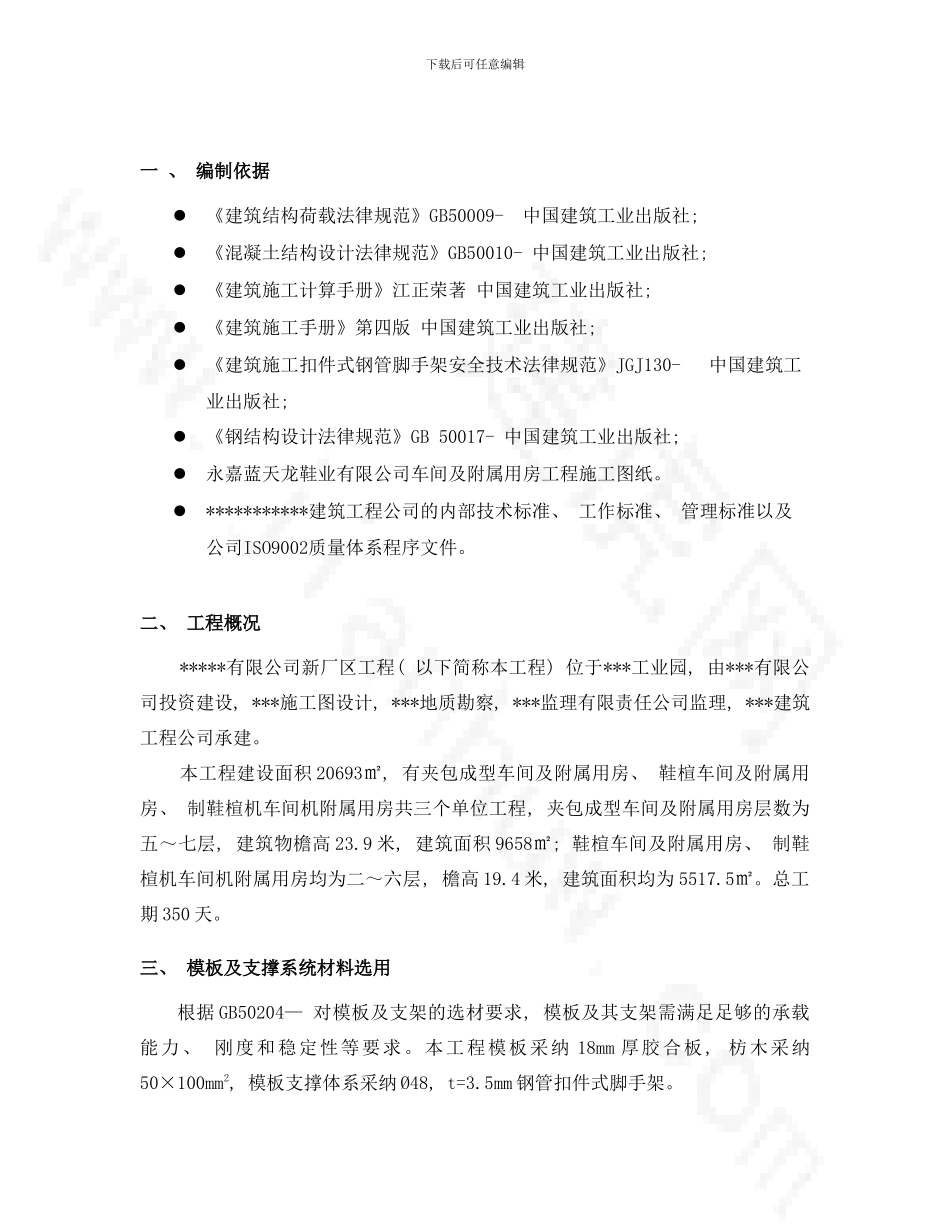

下载后可任意编辑一 、 编制依据《建筑结构荷载法律规范》GB50009- 中国建筑工业出版社; 《混凝土结构设计法律规范》GB50010- 中国建筑工业出版社; 《建筑施工计算手册》江正荣著 中国建筑工业出版社; 《建筑施工手册》第四版 中国建筑工业出版社; 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130- 中国建筑工业出版社; 《钢结构设计法律规范》GB 50017- 中国建筑工业出版社; 永嘉蓝天龙鞋业有限公司车间及附属用房工程施工图纸。***********建筑工程公司的内部技术标准、 工作标准、 管理标准以及公司ISO9002质量体系程序文件。二、 工程概况*****有限公司新厂区工程( 以下简称本工程) 位于***工业园, 由***有限公司投资建设, ***施工图设计, ***地质勘察, ***监理有限责任公司监理, ***建筑工程公司承建。本工程建设面积 20693㎡, 有夹包成型车间及附属用房、 鞋楦车间及附属用房、 制鞋楦机车间机附属用房共三个单位工程, 夹包成型车间及附属用房层数为五～七层, 建筑物檐高 23.9 米, 建筑面积 9658㎡; 鞋楦车间及附属用房、 制鞋楦机车间机附属用房均为二～六层, 檐高 19.4 米, 建筑面积均为 5517.5㎡。总工期 350 天。三、 模板及支撑系统材料选用根据 GB50204— 对模板及支架的选材要求, 模板及其支架需满足足够的承载能力、 刚度和稳定性等要求。本工程模板采纳 18mm 厚胶合板, 枋木采纳50×100mm2, 模板支撑体系采纳 Ø48, t=3.5mm 钢管扣件式脚手架。图三-6 梁模支设示意图下载后可任意编辑为保证模板施工质量和施工进度, 本工程将根据施工进度的要求, 柱竖向模板配备能满足 3 层结构施工的 3 套定型模板, 楼梯模板每座二套, 模板支撑配足 3 层结构施工用量。四、 施工方法1. 基础模板施工根据测量员放出的轴线, 弹出基础边线,根据承台及地梁断面尺寸预先将模板钉在木楞上, 采纳地锚结合木楞支撑固定。2. 柱模施工( 1) .根据测量员放出的轴线弹出柱边线, 柱脚采纳电焊└30×30×3 角钢或Ø8 圆钢定位。( 2) .根据柱断面及柱高( 柱脚找平以后标高至上层板底) 预先将模板钉在木楞上, 并开出梁口、 浇筑洞口、 清扫口, 以形成定型柱模板, 为防止柱角漏浆, 采纳模板与模板、 木楞与木楞双咬合。模板制作时, 按不同柱编好号, 分别堆放, 以方便组装。( 3) 用型钢柱箍将定型模板进行固定。柱箍根据柱模的尺寸、 侧压力大小...
