模板支撑方案样本

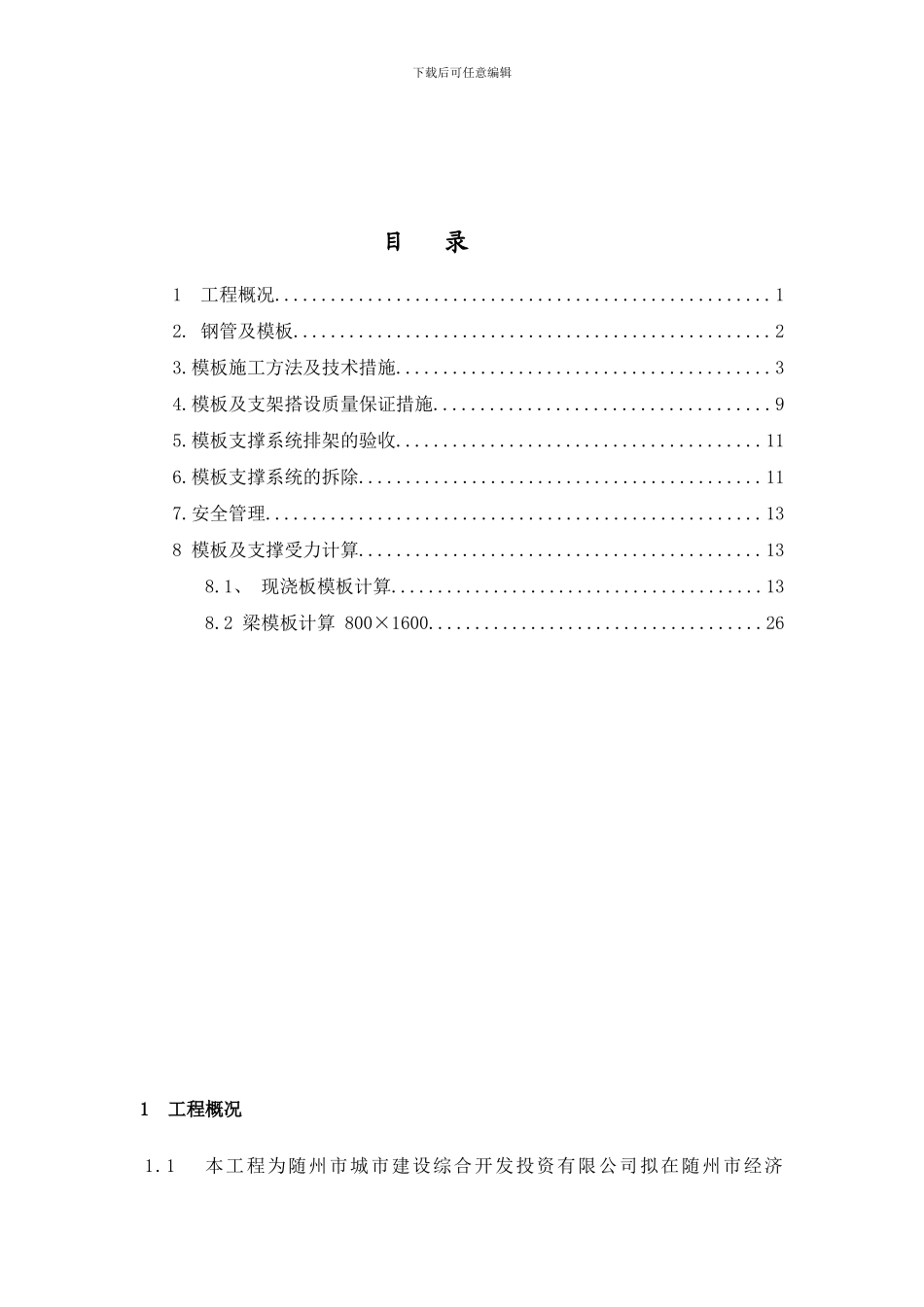

下载后可任意编辑目 录1 工程概况.....................................................12. 钢管及模板...................................................23.模板施工方法及技术措施........................................34.模板及支架搭设质量保证措施....................................95.模板支撑系统排架的验收.......................................116.模板支撑系统的拆除...........................................117.安全管理.....................................................138 模板及支撑受力计算...........................................138.1、 现浇板模板计算........................................138.2 梁模板计算 800×1600....................................261 工程概况1.1本工程为随州市城市建设综合开发投资有限公司拟在随州市经济下载后可任意编辑开发区熊家村六组和七组交界处建熊家村安置居民点 5#、 6#、 7#、 10#楼,其中:主体部分一二层为商铺,三至二十一层为住宅(剪力墙结构),二层为转换层。1.2 主楼平面尺寸为 71.3m×23.3m,中间设伸缩缝。1.3 本工程基础形式为钻孔灌注桩。1.4二层转层大梁截面尺寸b×h×l=800×1600×7800 700×1600×7800 500×1300×5600600×1500×7800 500×1400×5300600×1600×7800 1.5 板厚 200mm 4200×5500 3900×56001.6 底层高 3.9m,二层(转换层)5.1m1.7 墙柱砼等级 C50,梁板砼 C30。施工形式根据施工要求我们将大梁分成两层浇筑,第一层浇至 4.5m 处(即 1600高梁 1 米处),待砼强度达到 80％以上后,再浇筑第二层(600 高)大梁及板的混凝土至 5.1m 高。2.工程用钢管及模板2．1 钢管本 工 程 排 架 钢 管 采 纳 现 行 国 家 标 准 ≤ 普 通 碳 素 结 构 钢 技 术 条 件≥(GB700)中规定的技术要求,外径 48㎜,壁厚 3.5㎜,要求钢管光滑平直、 无裂纹、 分层、 变形扭曲、 打洞、 锈蚀等 ,严禁有毛口、 卷口、 斜口等现象。扣件采纳可锻铸铁制作的扣件其材质符合现行标准≤钢管脚手架扣件≥(GB15831)的规定,螺栓无锈蚀、 变形、 滑丝、 伤裂等现象。所使用的钢管、 扣件应有出厂合格证或租赁单位的质量保证证明。1) 工程施工前应按施工方案中有关支撑排架的要求 ,向搭设、 拆除和使用人员进行技术交底。2)按本专项方案要求对钢管、 扣件、 脚手板进行检查和验收,不下载后...
