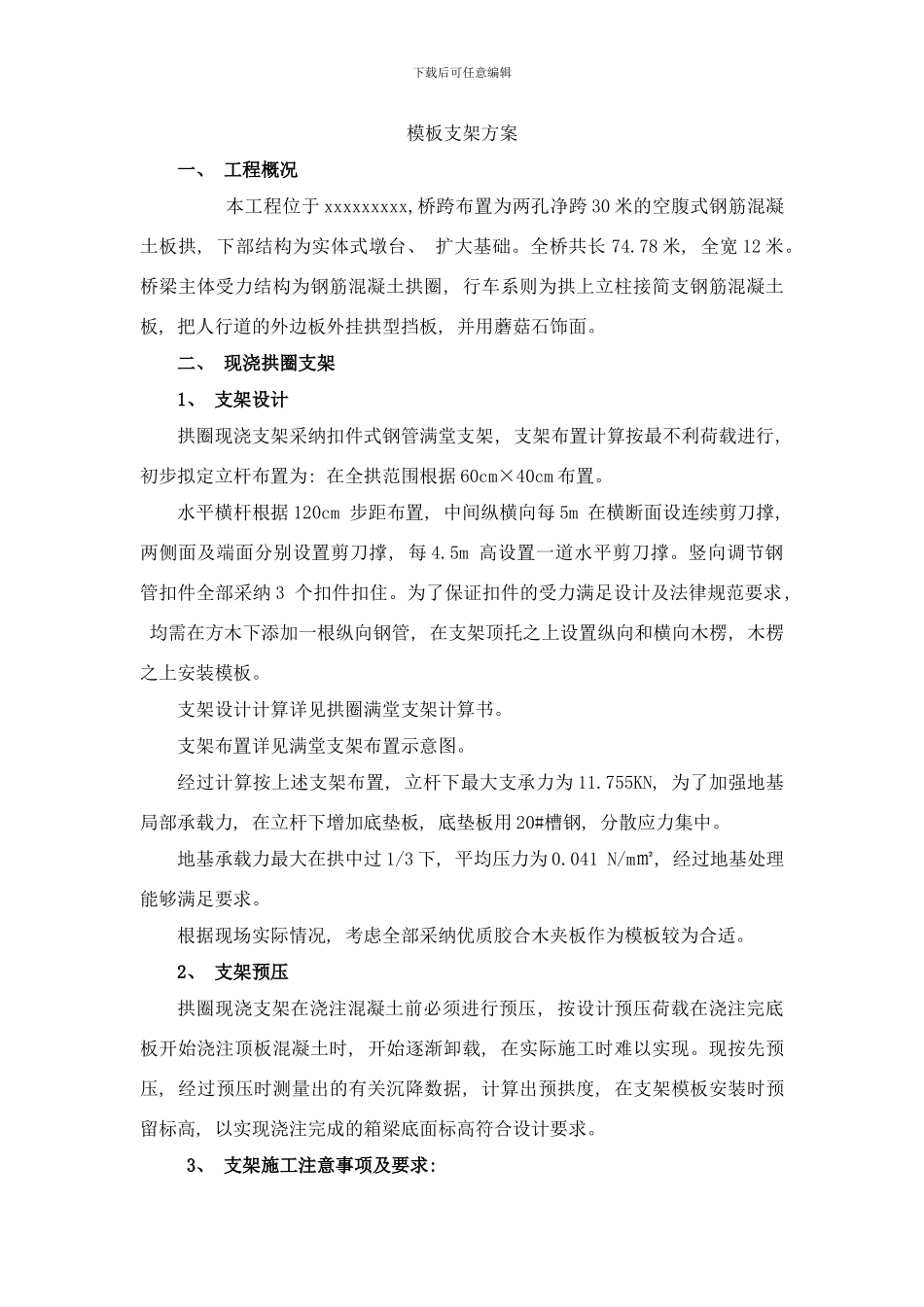

下载后可任意编辑模板支架方案一、 工程概况 本工程位于 xxxxxxxxx,桥跨布置为两孔净跨 30 米的空腹式钢筋混凝土板拱, 下部结构为实体式墩台、 扩大基础。全桥共长 74.78 米, 全宽 12 米。桥梁主体受力结构为钢筋混凝土拱圈, 行车系则为拱上立柱接简支钢筋混凝土板, 把人行道的外边板外挂拱型挡板, 并用蘑菇石饰面。二、 现浇拱圈支架1、 支架设计拱圈现浇支架采纳扣件式钢管满堂支架, 支架布置计算按最不利荷载进行, 初步拟定立杆布置为: 在全拱范围根据 60cm×40cm 布置。水平横杆根据 120cm 步距布置, 中间纵横向每 5m 在横断面设连续剪刀撑, 两侧面及端面分别设置剪刀撑, 每 4.5m 高设置一道水平剪刀撑。竖向调节钢管扣件全部采纳 3 个扣件扣住。为了保证扣件的受力满足设计及法律规范要求, 均需在方木下添加一根纵向钢管, 在支架顶托之上设置纵向和横向木楞, 木楞之上安装模板。支架设计计算详见拱圈满堂支架计算书。支架布置详见满堂支架布置示意图。经过计算按上述支架布置, 立杆下最大支承力为 11.755KN, 为了加强地基局部承载力, 在立杆下增加底垫板, 底垫板用 20#槽钢, 分散应力集中。地基承载力最大在拱中过 1/3 下, 平均压力为 0.041 N/m㎡, 经过地基处理能够满足要求。根据现场实际情况, 考虑全部采纳优质胶合木夹板作为模板较为合适。2、 支架预压拱圈现浇支架在浇注混凝土前必须进行预压, 按设计预压荷载在浇注完底板开始浇注顶板混凝土时, 开始逐渐卸载, 在实际施工时难以实现。现按先预压, 经过预压时测量出的有关沉降数据, 计算出预拱度, 在支架模板安装时预留标高, 以实现浇注完成的箱梁底面标高符合设计要求。 3、 支架施工注意事项及要求: 下载后可任意编辑( 1) 对选材的要求: 架杆主要采纳外径48mm、 壁厚3.5mm 的焊接钢管, 立杆、 大横杆、 小横杆、 斜杆的钢管长度以4～6.5m 为宜, 脚手架钢管应符合下列要求: A、 钢管必须有产品质量合格证、 质量检验报告等质量证明材料; B、 钢管表面必须平直光滑, 不应有裂缝、 结疤、 分层、 错位、 硬弯、 毛刺、 压痕和深的划道。C、 钢管使用前应对壁厚进行抽检, 抽检比例不低于30％, 对于壁厚减少量超过10％的应予以报废, 不合格比例大于30％的应扩大抽检比例。D、 钢管必须进行防锈处理。扣件应有出厂合格证, 直角、 回转、 对接扣件要光滑、 无裂缝, 螺丝无锈蚀和滑丝, 变形及...
