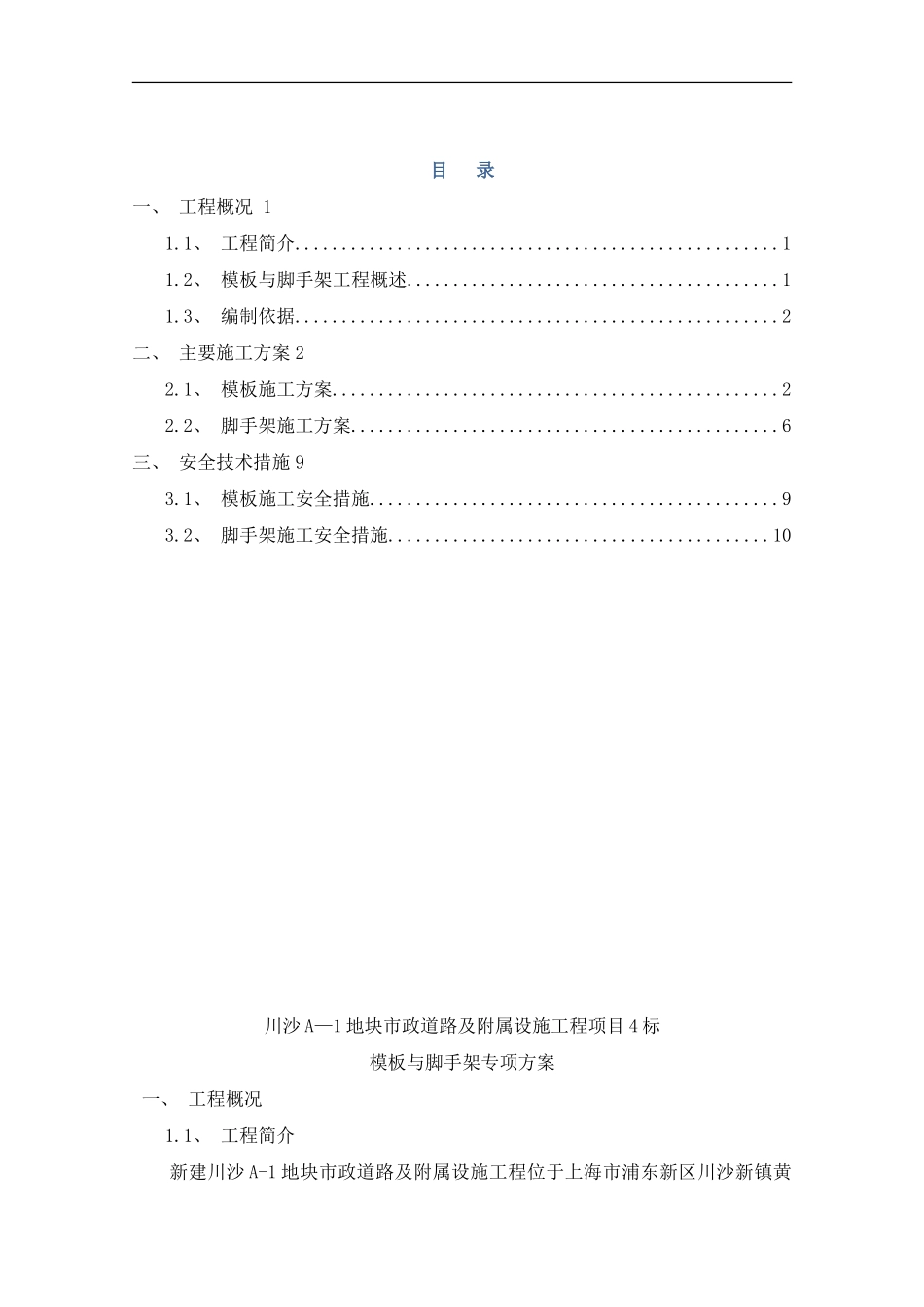

目 录一、 工程概况 11.1、 工程简介....................................................11.2、 模板与脚手架工程概述........................................11.3、 编制依据....................................................2二、 主要施工方案 22.1、 模板施工方案................................................22.2、 脚手架施工方案..............................................6三、 安全技术措施 93.1、 模板施工安全措施............................................93.2、 脚手架施工安全措施.........................................10川沙 A—1 地块市政道路及附属设施工程项目 4 标模板与脚手架专项方案 一、 工程概况1.1、 工程简介新建川沙 A-1 地块市政道路及附属设施工程位于上海市浦东新区川沙新镇黄下载后可任意编辑楼镇, 本标段主要为南块雨水泵站和污水泵站。雨水泵站位于南环路以南、 南围场河以北, 钢筋砼沉井结构。雨水泵站下部结构沉井内净平面尺寸为 33.1×29.6m, 外壁厚 0.80m, 深度 11.60m, 刃脚埋设深度-6.7m, 设计流量 22.8m3/s。污水泵站位于西环路以南、 北支路以西区域, 钢筋砼沉井结构。污水泵站下部结构沉井内净平面尺寸为 12.6×22.6m, 外壁厚 0.70m, 深度 12.70m, 刃脚埋设深度-7.8m, 设计流量 220L/s。1.2、 模板与脚手架工程概述本工程模板与脚手架主要部位为雨污水泵站下部沉井结构。1.2.1、 雨水沉井下部结构浇筑部位为: 框架1、 框架2、 600mm隔墙、 刃脚井壁及底梁, 沉井采纳分节制作, 三节制作完开始下沉封底, 最后施工第四节( 含顶板一次完成至4.9m, ) , 分节制作标高如下第一节－6.70m～－3.7m, 制作高度3m第二节－3.7m～－0.1m, 制作高度3.60m 第三节－0.1m～ 2.90m, 制作高度3.0m第四节2.90m～ 4.90m( 5.1m) , 制作高度2.0m1.2.2、 污水沉井下部结构浇筑部位为: 框架1、 框架2、 500mm隔墙、 刃脚井壁及底梁, 沉井采纳分节制作, 三节制作完开始下沉封底, 最后施工第四节( 含顶板一次完成至4.9m, ) , 分节制作标高如下: 第一节－7.80m～－4.9m, 制作高度2.90m第二节－4.9m～－1.3m, 制作高度3.60m 第三节－1.3m～ 3.40m, 制作高度4.70m第四节3.40m～ 4.90m, 制作高度1.5m1.3、 编制依据1.3.1、 《建筑施工模板安全技术法律规范》JGJ162— 1.3.2、 《建筑施工扣件式钢管脚手架安全...
