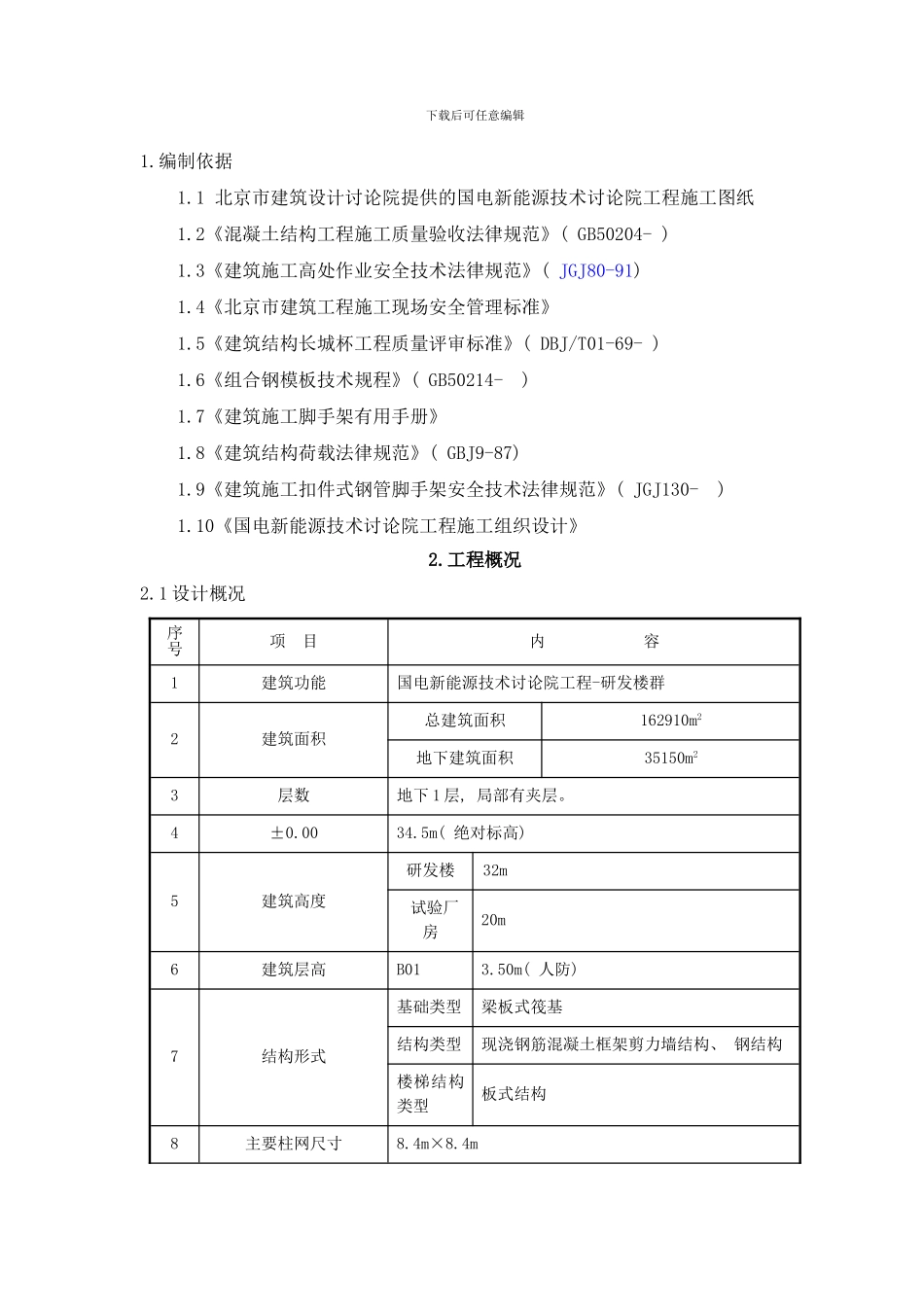

下载后可任意编辑1.编制依据1.1 北京市建筑设计讨论院提供的国电新能源技术讨论院工程施工图纸1.2《混凝土结构工程施工质量验收法律规范》( GB50204- ) 1.3《建筑施工高处作业安全技术法律规范》( JGJ80-91) 1.4《北京市建筑工程施工现场安全管理标准》1.5《建筑结构长城杯工程质量评审标准》( DBJ/T01-69- ) 1.6《组合钢模板技术规程》( GB50214- ) 1.7《建筑施工脚手架有用手册》1.8《建筑结构荷载法律规范》( GBJ9-87) 1.9《建筑施工扣件式钢管脚手架安全技术法律规范》( JGJ130- ) 1.10《国电新能源技术讨论院工程施工组织设计》2.工程概况2.1 设计概况 序号项 目内 容1建筑功能国电新能源技术讨论院工程-研发楼群2建筑面积总建筑面积162910m2地下建筑面积35150m23层数地下 1 层, 局部有夹层。 4±0.00 34.5m( 绝对标高) 5建筑高度研发楼32m试验厂房20m6建筑层高 B013.50m( 人防) 7结构形式基础类型梁板式筏基结构类型现浇钢筋混凝土框架剪力墙结构、 钢结构楼梯结构类型板式结构8主要柱网尺寸8.4m×8.4m下载后可任意编辑序号项 目内 容9结构断面尺寸( mm) 基础底板300mm、 400mm、 500mm、 600mm、 650mm基础反梁1000×1400mm、 1000×1700mm、 1000×2400mm、 1000×2900mm、 1100mm×1400mm、 1100mm×2500mm、 1300mm×1400mm、 1400mm×1400mm、 1750mm×1400mm墙300mm、 400mmm框架柱800×800mm 、 1000×1000mm 、 1400×1400mm 、 φ800mm钢骨柱1400×1400mm板厚120mm、 200mm框架梁700×600mm、 500×700mm、 750mm×700mm、 600×800mm 、 700×800mm 、 700mm×900mm 、 800mm×900mm 等10抗震等级抗震设防烈度 8 度, 丙类建筑抗震设防2.2 现场情况现场设置 8 个模板加工及堆放区, 分别位于基坑北侧 3、 南侧 3 个及东侧 2 个, 模板堆放区内模板堆放分规格、 分类型, 每个堆放区设一出入口, 左右各设一标识牌, 标明模板适用范围、 吊运、 保养方法、 脱模剂涂刷、 使用、 安全、 质量等施工中注意事项。每个堆放区设一工具架, 用于放置自制角尺、 拖布( 两把: 一把用于模板清理; 另一把用于脱模剂涂刷) 、 清洗桶、 工具、 铁铲、 扫帚等维护、 保养、 堆放工具。设专人负责标识工作。3.施工部署3.1 质量目标合格。确保结构长城杯及建筑长城杯。争创鲁班奖。下载后可任意编辑3.2 施工部位及工期要求部位结束时间基础底板...
