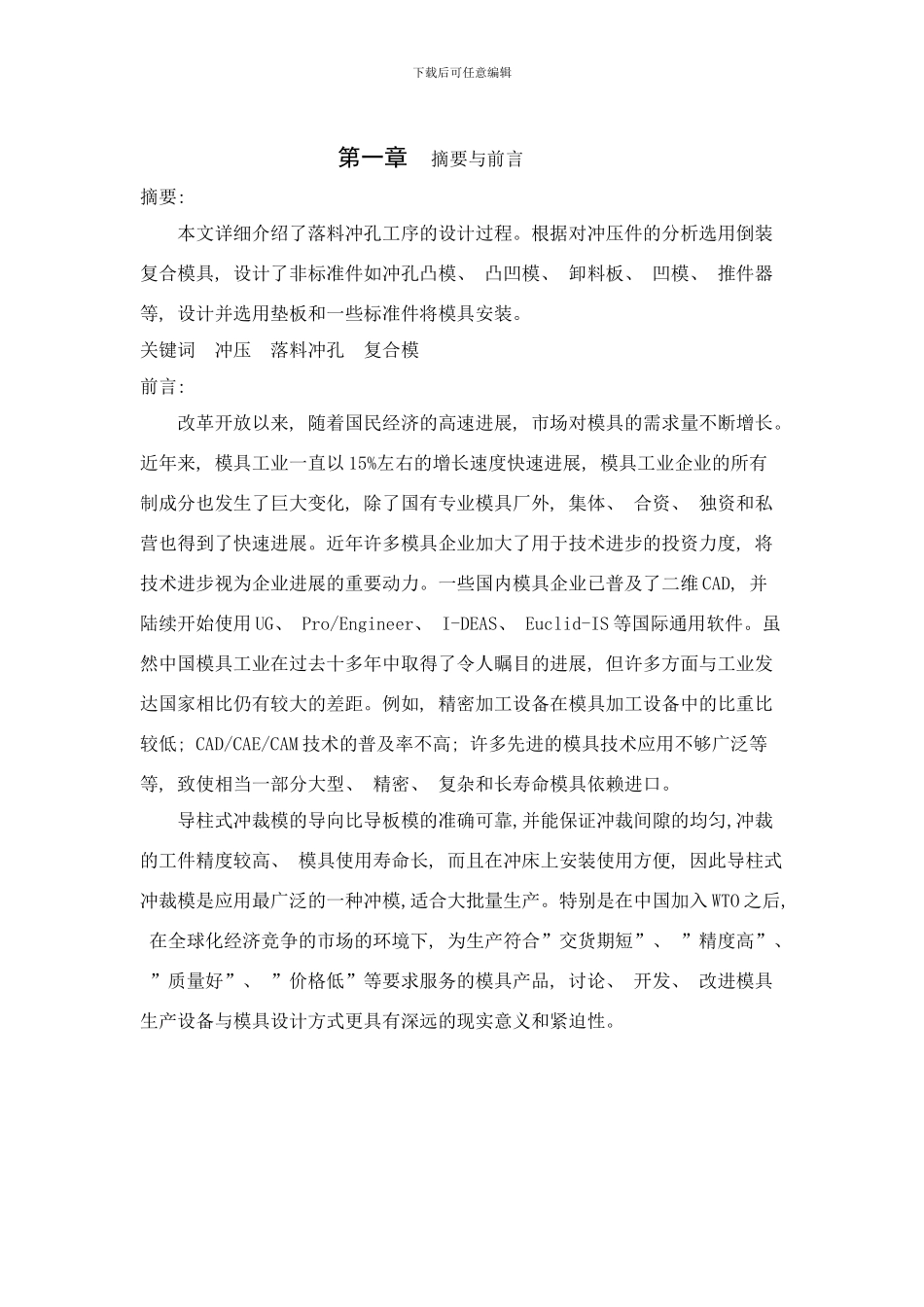

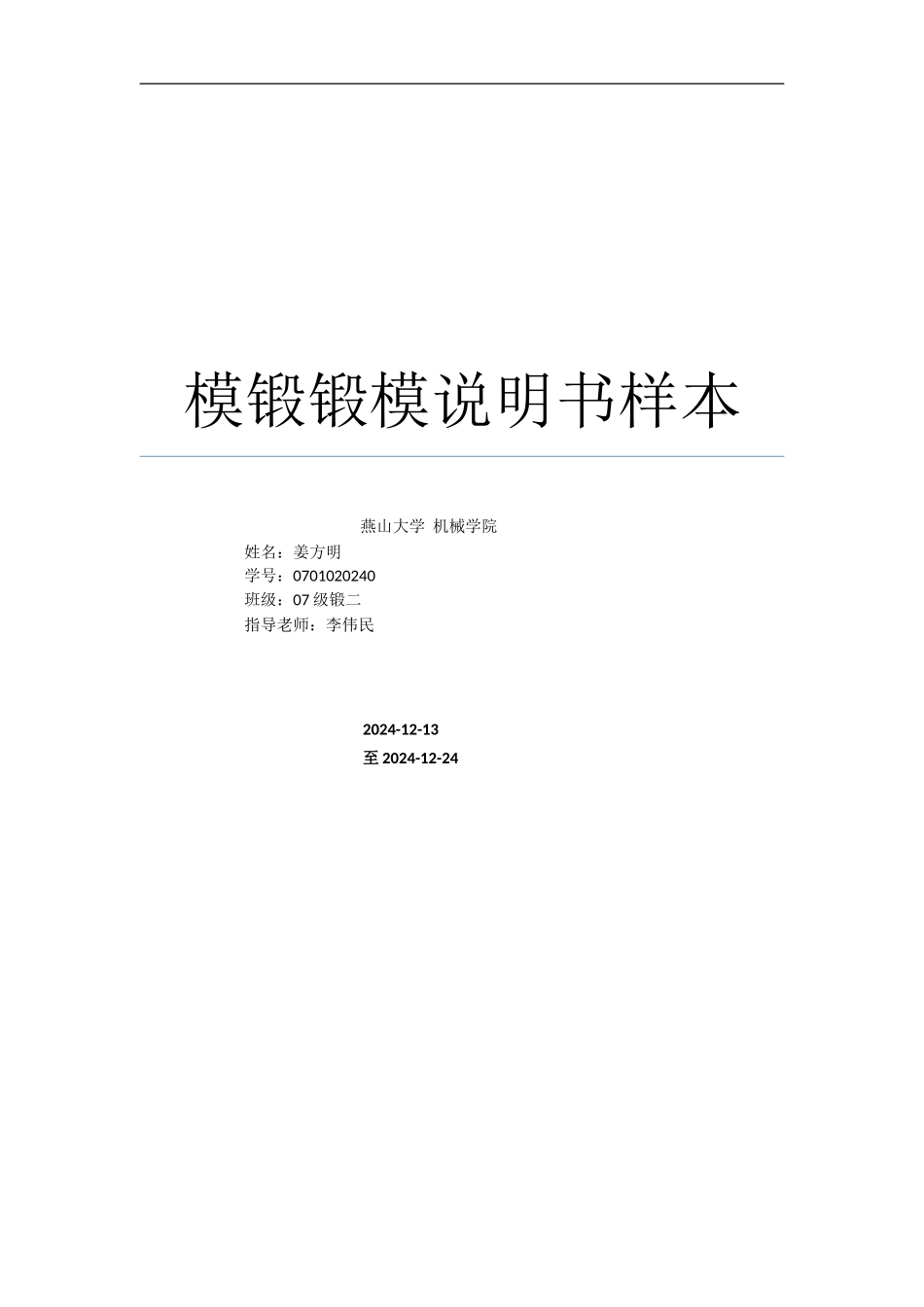

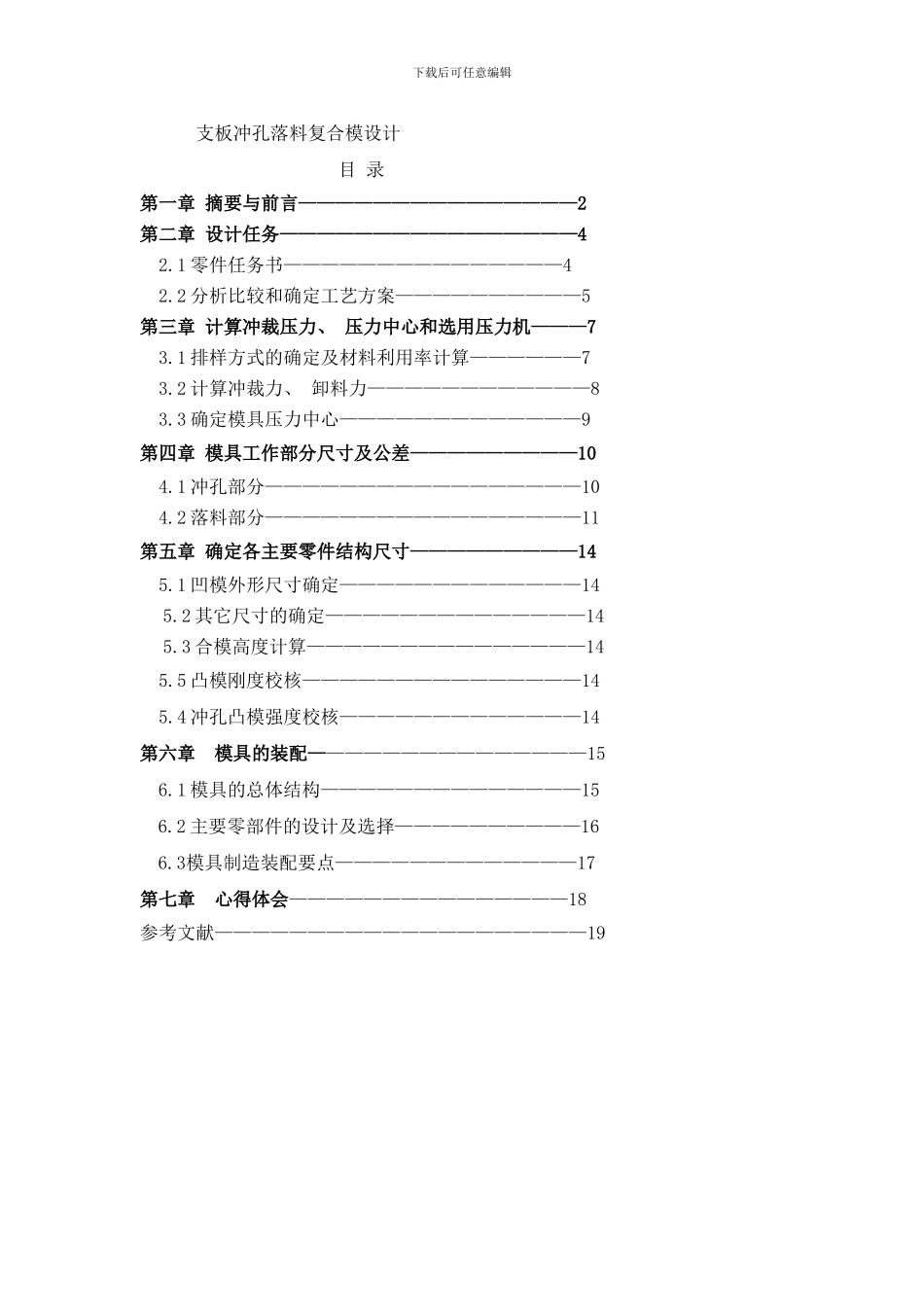

模锻锻模说明书样本燕山大学 机械学院 姓名：姜方明 学号：0701020240 班级：07 级锻二 指导老师：李伟民2024-12-13至 2024-12-24下载后可任意编辑第一章 摘要与前言摘要: 本文详细介绍了落料冲孔工序的设计过程。根据对冲压件的分析选用倒装复合模具, 设计了非标准件如冲孔凸模、 凸凹模、 卸料板、 凹模、 推件器等, 设计并选用垫板和一些标准件将模具安装。关键词 冲压 落料冲孔 复合模前言: 改革开放以来, 随着国民经济的高速进展, 市场对模具的需求量不断增长。近年来, 模具工业一直以 15%左右的增长速度快速进展, 模具工业企业的所有制成分也发生了巨大变化, 除了国有专业模具厂外, 集体、 合资、 独资和私营也得到了快速进展。近年许多模具企业加大了用于技术进步的投资力度, 将技术进步视为企业进展的重要动力。一些国内模具企业已普及了二维 CAD, 并陆续开始使用 UG、 Pro/Engineer、 I-DEAS、 Euclid-IS 等国际通用软件。虽然中国模具工业在过去十多年中取得了令人瞩目的进展, 但许多方面与工业发达国家相比仍有较大的差距。例如, 精密加工设备在模具加工设备中的比重比较低; CAD/CAE/CAM 技术的普及率不高; 许多先进的模具技术应用不够广泛等等, 致使相当一部分大型、 精密、 复杂和长寿命模具依赖进口。 导柱式冲裁模的导向比导板模的准确可靠,并能保证冲裁间隙的均匀,冲裁的工件精度较高、 模具使用寿命长, 而且在冲床上安装使用方便, 因此导柱式冲裁模是应用最广泛的一种冲模,适合大批量生产。特别是在中国加入 WTO 之后, 在全球化经济竞争的市场的环境下, 为生产符合”交货期短”、 ”精度高”、 ”质量好”、 ”价格低”等要求服务的模具产品, 讨论、 开发、 改进模具生产设备与模具设计方式更具有深远的现实意义和紧迫性。下载后可任意编辑支板冲孔落料复合模设计目 录第一章 摘要与前言———————————————2第二章 设计任务————————————————42.1 零件任务书———————————————42.2 分析比较和确定工艺方案——————————5第三章 计算冲裁压力、 压力中心和选用压力机———73.1 排样方式的确定及材料利用率计算——————73.2 计算冲裁力、 卸料力————————————83.3 确定模具压力中心—————————————9第四章 模具工作部分尺寸及公差—————————104.1 冲孔部分—————...
