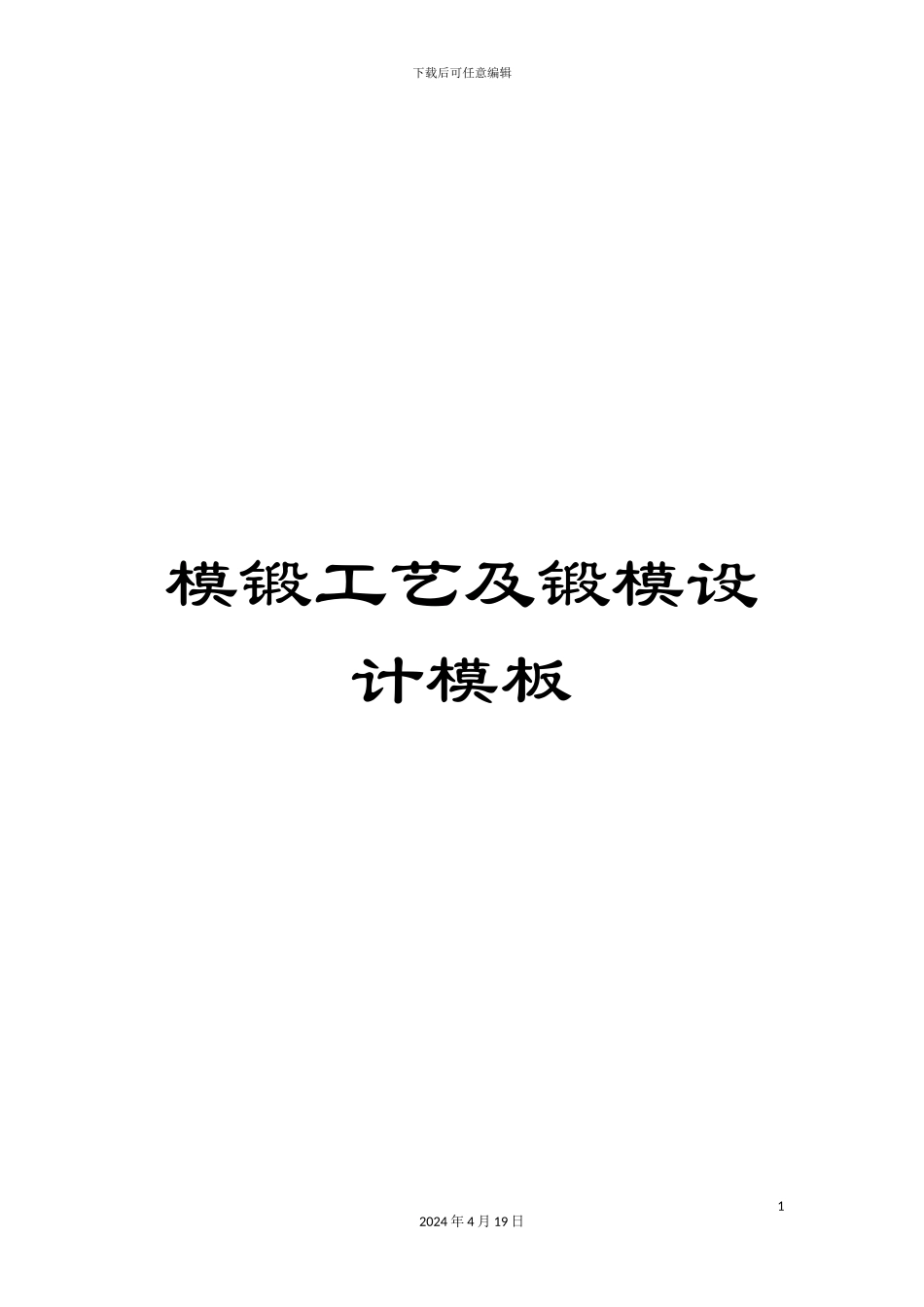

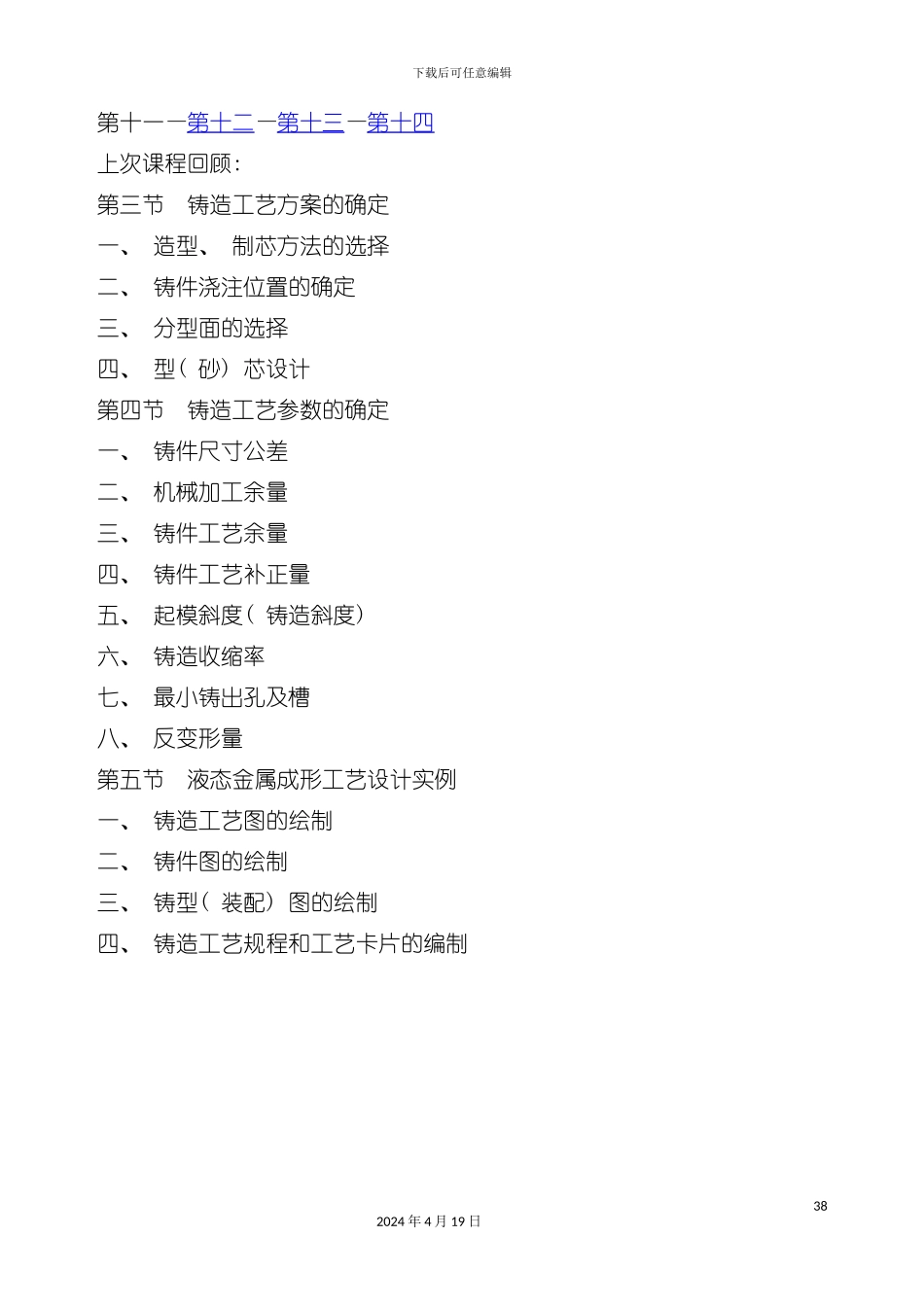

下载后可任意编辑模锻工艺及锻模设计模板12024 年 4 月 19 日下载后可任意编辑第十一—第十二—第十三—第十四上次课程回顾: 第三节 铸造工艺方案的确定一、 造型、 制芯方法的选择二、 铸件浇注位置的确定三、 分型面的选择四、 型( 砂) 芯设计第四节 铸造工艺参数的确定一、 铸件尺寸公差二、 机械加工余量三、 铸件工艺余量四、 铸件工艺补正量五、 起模斜度( 铸造斜度) 六、 铸造收缩率七、 最小铸出孔及槽八、 反变形量第五节 液态金属成形工艺设计实例一、 铸造工艺图的绘制二、 铸件图的绘制三、 铸型( 装配) 图的绘制四、 铸造工艺规程和工艺卡片的编制382024 年 4 月 19 日下载后可任意编辑问题: 1 在铸造生产中, 选择造型方案时应考虑哪些基本原则? 2 什么叫浇注位置? 选择浇注位置应遵循哪些原则? 3 怎样选择分型面? 392024 年 4 月 19 日下载后可任意编辑1 在铸造生产中, 选择造型方案时应考虑哪些基本原则? ( 1) 造型、 制芯方法应与生产批量相适应; ( 2) 造型、 制芯方法应适合工厂条件; ( 3) 要兼顾铸件的精度要求和成本。2 什么叫浇注位置? 选择浇注位置应遵循哪些原则? 浇注位置: 浇注时铸件在铸型中所处的位置。( 1) 铸件上质量要求高的部分及重要工作面、 重要加工面、 加工基准面和大平面应尽量朝下或垂直安放; ( 2) 铸件的厚大部位应放在上部, 尽量满足铸件自下而上的顺序凝固; ( 3) 应保证铸件有良好的液态金属导入位置保证铸型充满; ( 4) 应尽量少用或不用砂芯。3 怎样选择分型面? ( 1) 分型面应选在铸件最大截面处, 以保证顺利起出模样而不损坏铸型; ( 2) 尽量将铸件全部或大部分放在同一个半型内; ( 3) 尽量减少分型面的数量; ( 4) 分型面应尽量选用平面; ( 5) 便于下芯、 合型和检查型腔尺寸; ( 6) 考虑工艺特点, 尽量使加工及操作工艺简单。402024 年 4 月 19 日下载后可任意编辑第四章内容回顾: 第四章 液态金属成形工艺设计第一节 液态金属成形工艺设计概论一、 设计依据二、 设计内容和程序第二节 铸件结构的工艺性一、 铸造工艺对铸件结构的要求二、 铸造合金对铸件结构的要求三、 铸造方法对铸件结构的要求第三节 铸造工艺方案的确定一、 造型、 制芯方法的选择二、 铸件浇注位置的确定三、 分型面的选择四、 型( 砂) 芯设计第四节 铸造工艺参数的确定一、 铸件尺寸公差二、 ...
