橡胶工艺原理培训教程模板

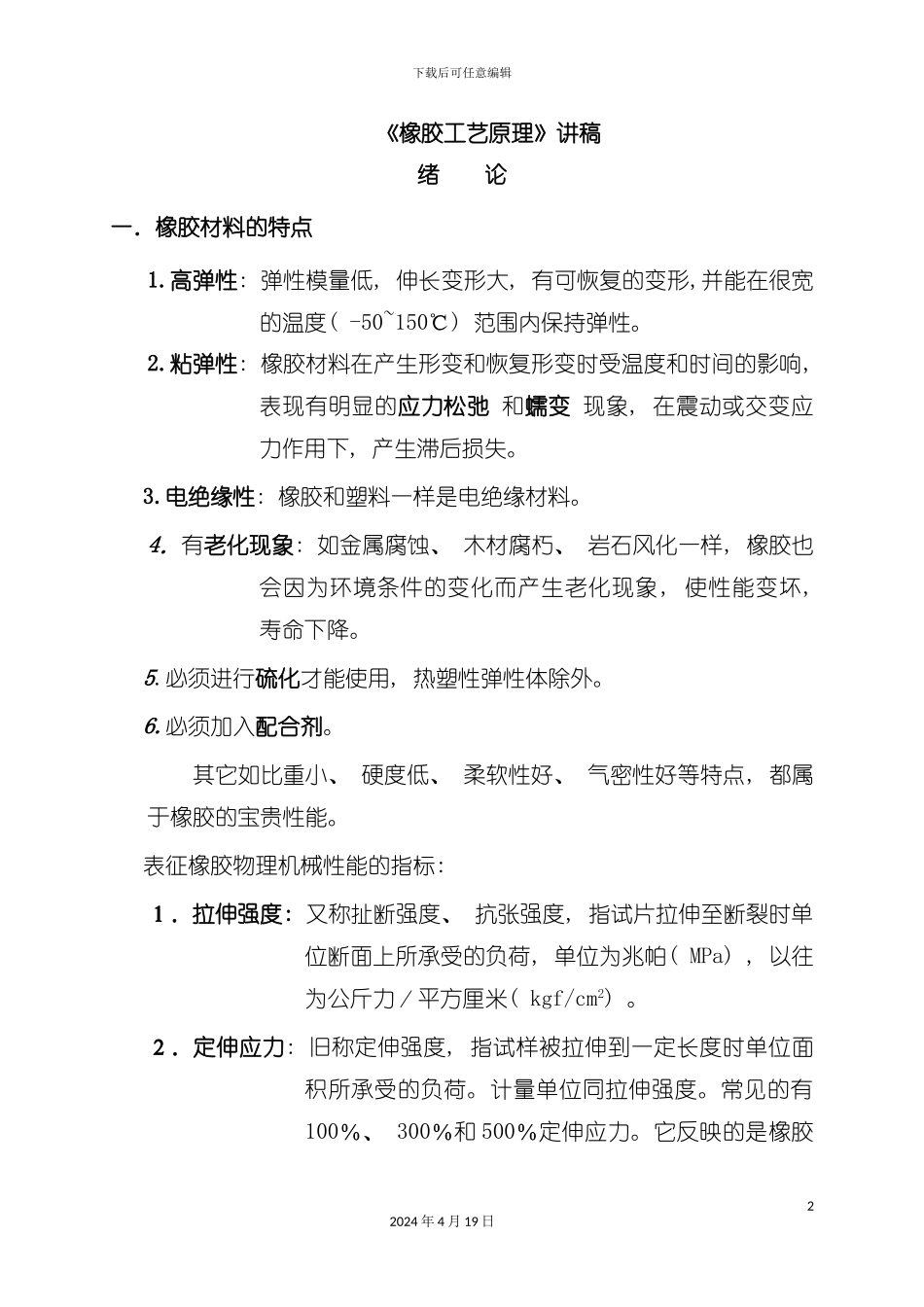

下载后可任意编辑橡胶工艺原理培训教程模板12024 年 4 月 19 日下载后可任意编辑《橡胶工艺原理》讲稿绪 论一．橡胶材料的特点1.高弹性: 弹性模量低, 伸长变形大, 有可恢复的变形,并能在很宽的温度( -50~150℃) 范围内保持弹性。2.粘弹性: 橡胶材料在产生形变和恢复形变时受温度和时间的影响, 表现有明显的应力松弛 和蠕变 现象, 在震动或交变应力作用下, 产生滞后损失。3.电绝缘性: 橡胶和塑料一样是电绝缘材料。4．有老化现象: 如金属腐蚀、 木材腐朽、 岩石风化一样, 橡胶也会因为环境条件的变化而产生老化现象, 使性能变坏, 寿命下降。5.必须进行硫化才能使用, 热塑性弹性体除外。6.必须加入配合剂。其它如比重小、 硬度低、 柔软性好、 气密性好等特点, 都属于橡胶的宝贵性能。表征橡胶物理机械性能的指标: １．拉伸强度: 又称扯断强度、 抗张强度, 指试片拉伸至断裂时单位断面上所承受的负荷, 单位为兆帕( MPa) , 以往为公斤力／平方厘米( kgf/cm2) 。２．定伸应力: 旧称定伸强度, 指试样被拉伸到一定长度时单位面积所承受的负荷。计量单位同拉伸强度。常见的有100％、 300％和 500％定伸应力。它反映的是橡胶22024 年 4 月 19 日下载后可任意编辑抵抗外力变形能力的高低。３．撕裂强度: 将特别试片( 带有割口或直角形) 撕裂时单位厚度所承受的负荷, 表示材料的抗撕裂性, 单位为 k Ｎ/ｍ。４．伸长率: 试片拉断时, 伸长部分与原长度之比叫作伸长率; 用百分比表示。５．永久变形: 试样拉伸至断裂后, 标距伸长变形不可恢复部分占原始长度的百分比。在解除了外力作用并放置一定时间(一般为 3 分钟), 以%表示。６．回弹性: 又称冲击弹性, 指橡胶受冲击之后恢复原状的能力, 以%表示。７．硬度: 表示橡胶抵抗外力压入的能力, 常见邵尔硬度计测定。橡胶的硬度范围一般在 20~100 之间, 单位为邵氏A。二．关于橡胶的几个概念１．橡胶: 世界上通用的橡胶的定义引自美国的国家标准 ASTM-D1566(America Society of Test and Material)。定义如下: 橡胶是一种材料, 它在大的变形下能迅速而有力地恢复其变形, 能够被改性(硫化)。改性的橡胶实质上不溶于( 但能溶脹于) 沸腾的苯、 甲乙酮、 乙醇—甲苯混合物等溶剂中。改性的橡胶室温下( 18~29℃) 被拉伸到原来长度的两倍并保持一分钟后除掉外力, 它能在一分钟内恢复到原来长度的 1.5 倍以下, 具有上述特征的材...
