武鸣新型材料料场施工模板

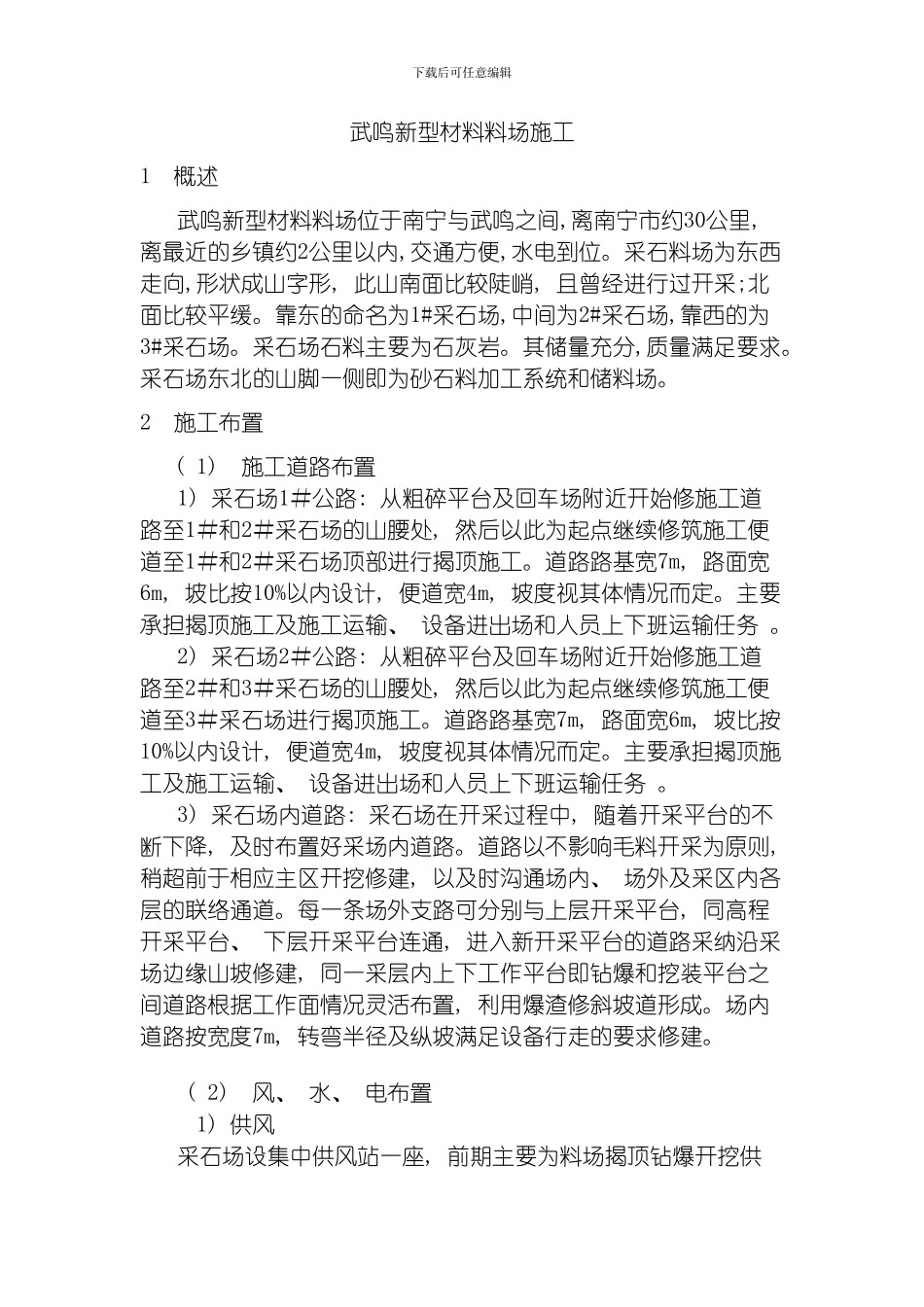

下载后可任意编辑武鸣新型材料料场施工1 概述武鸣新型材料料场位于南宁与武鸣之间,离南宁市约30公里,离最近的乡镇约2公里以内,交通方便,水电到位。采石料场为东西走向,形状成山字形, 此山南面比较陡峭, 且曾经进行过开采;北面比较平缓。靠东的命名为1#采石场,中间为2#采石场,靠西的为3#采石场。采石场石料主要为石灰岩。其储量充分,质量满足要求。采石场东北的山脚一侧即为砂石料加工系统和储料场。2 施工布置( 1) 施工道路布置1) 采石场1＃公路: 从粗碎平台及回车场附近开始修施工道路至1＃和2＃采石场的山腰处, 然后以此为起点继续修筑施工便道至1＃和2＃采石场顶部进行揭顶施工。道路路基宽7m, 路面宽6m, 坡比按10%以内设计, 便道宽4m, 坡度视其体情况而定。主要承担揭顶施工及施工运输、 设备进出场和人员上下班运输任务 。2) 采石场2＃公路: 从粗碎平台及回车场附近开始修施工道路至2＃和3＃采石场的山腰处, 然后以此为起点继续修筑施工便道至3＃采石场进行揭顶施工。道路路基宽7m, 路面宽6m, 坡比按10%以内设计, 便道宽4m, 坡度视其体情况而定。主要承担揭顶施工及施工运输、 设备进出场和人员上下班运输任务 。3) 采石场内道路: 采石场在开采过程中, 随着开采平台的不断下降, 及时布置好采场内道路。道路以不影响毛料开采为原则, 稍超前于相应主区开挖修建, 以及时沟通场内、 场外及采区内各层的联络通道。每一条场外支路可分别与上层开采平台, 同高程开采平台、 下层开采平台连通, 进入新开采平台的道路采纳沿采场边缘山坡修建, 同一采层内上下工作平台即钻爆和挖装平台之间道路根据工作面情况灵活布置, 利用爆渣修斜坡道形成。场内道路按宽度7m, 转弯半径及纵坡满足设备行走的要求修建。( 2) 风、 水、 电布置1) 供风采石场设集中供风站一座, 前期主要为料场揭顶钻爆开挖供下载后可任意编辑风, 亦可用作毛料钻爆开采辅助供风。供风站布置在粗碎平台及回车场附近。供风站机房建筑面积160m2, 内置2台40m3电动空压机和4台20m3电动空压机, 总供风容量160m3/min。供风主管道采纳φ150mm钢管, 然后用φ100mm钢管接至各钻爆作业面。另配备2台20m3、 2台9m3移动式空压机, 以满足零星部位用风需要。2) 供水供风站用水主要是空压机冷却用水, 在空压站旁修建一座120m3循环冷却水池。( 3) 供电在供风站旁安装一台1600kVA-10/0.4kV变压器以满足空压机用电及料场施工需要。3 料场揭顶根据料场地...
