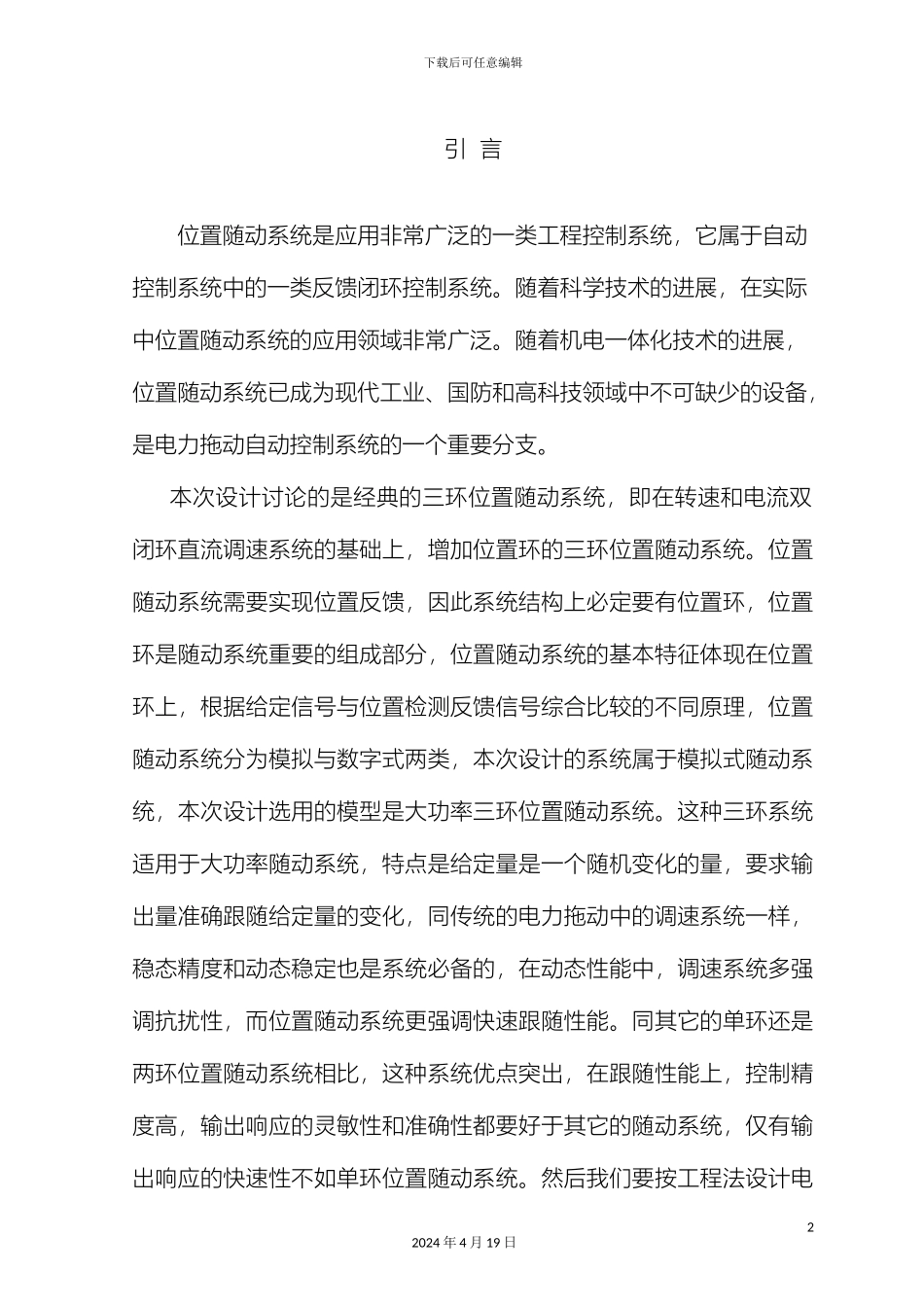

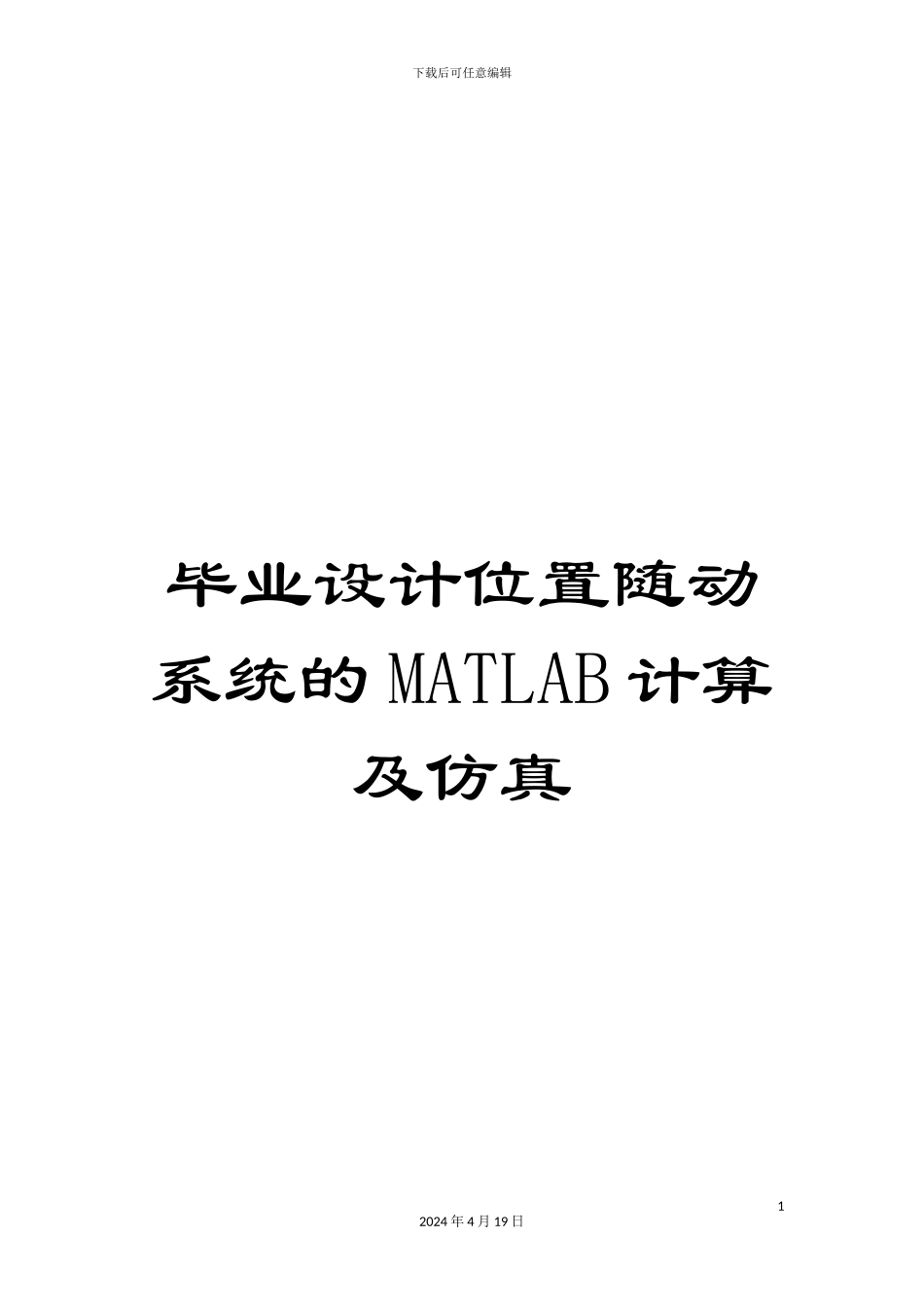

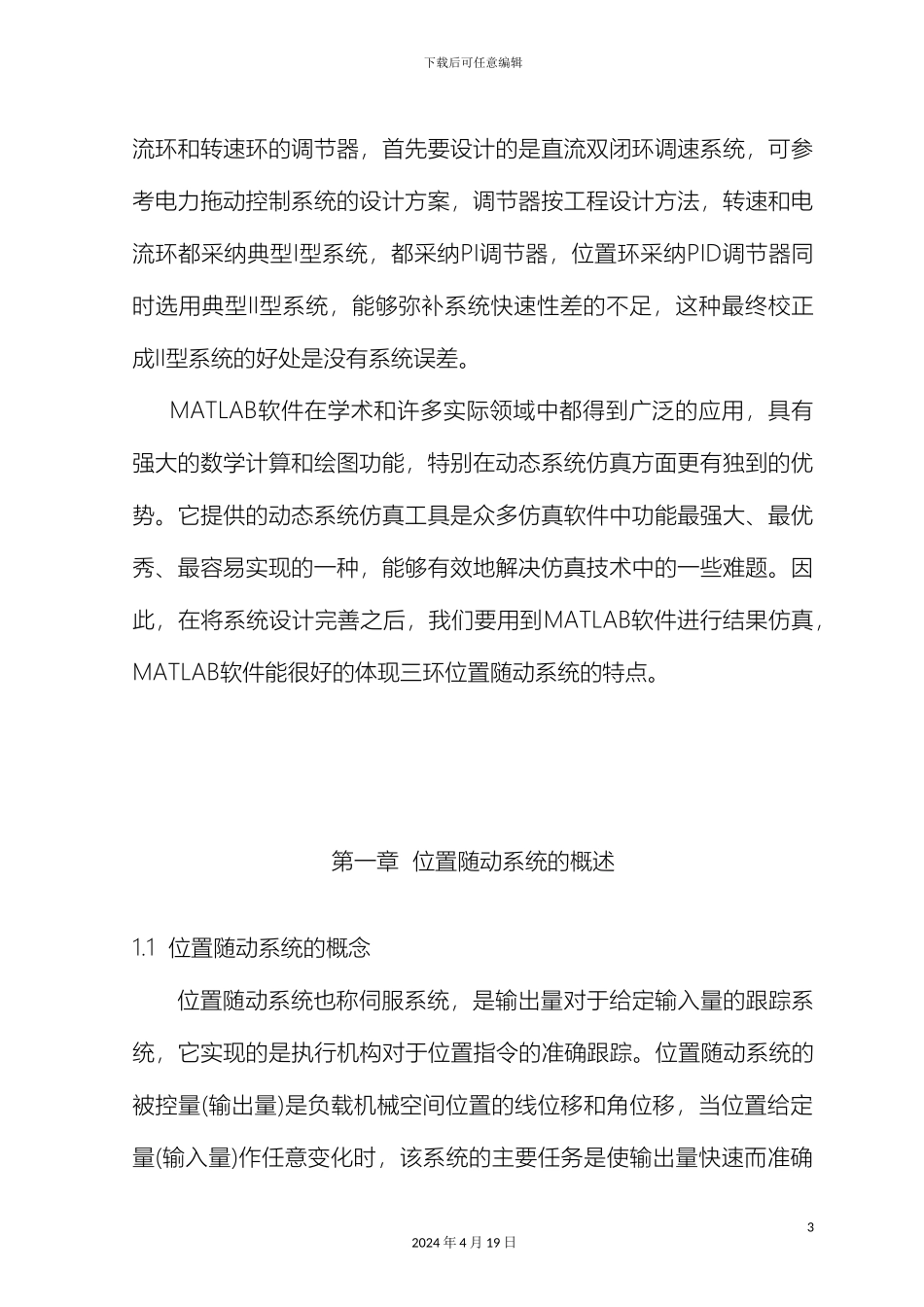

下载后可任意编辑毕业设计位置随动系统的 MATLAB 计算及仿真12024 年 4 月 19 日下载后可任意编辑引 言位置随动系统是应用非常广泛的一类工程控制系统，它属于自动控制系统中的一类反馈闭环控制系统。随着科学技术的进展，在实际中位置随动系统的应用领域非常广泛。随着机电一体化技术的进展，位置随动系统已成为现代工业、国防和高科技领域中不可缺少的设备，是电力拖动自动控制系统的一个重要分支。本次设计讨论的是经典的三环位置随动系统，即在转速和电流双闭环直流调速系统的基础上，增加位置环的三环位置随动系统。位置随动系统需要实现位置反馈，因此系统结构上必定要有位置环，位置环是随动系统重要的组成部分，位置随动系统的基本特征体现在位置环上，根据给定信号与位置检测反馈信号综合比较的不同原理，位置随动系统分为模拟与数字式两类，本次设计的系统属于模拟式随动系统，本次设计选用的模型是大功率三环位置随动系统。这种三环系统适用于大功率随动系统，特点是给定量是一个随机变化的量，要求输出量准确跟随给定量的变化，同传统的电力拖动中的调速系统一样，稳态精度和动态稳定也是系统必备的，在动态性能中，调速系统多强调抗扰性，而位置随动系统更强调快速跟随性能。同其它的单环还是两环位置随动系统相比，这种系统优点突出，在跟随性能上，控制精度高，输出响应的灵敏性和准确性都要好于其它的随动系统，仅有输出响应的快速性不如单环位置随动系统。然后我们要按工程法设计电22024 年 4 月 19 日下载后可任意编辑流环和转速环的调节器，首先要设计的是直流双闭环调速系统，可参考电力拖动控制系统的设计方案，调节器按工程设计方法，转速和电流环都采纳典型I型系统，都采纳PI调节器，位置环采纳PID调节器同时选用典型II型系统，能够弥补系统快速性差的不足，这种最终校正成II型系统的好处是没有系统误差。MATLAB软件在学术和许多实际领域中都得到广泛的应用，具有强大的数学计算和绘图功能，特别在动态系统仿真方面更有独到的优势。它提供的动态系统仿真工具是众多仿真软件中功能最强大、最优秀、最容易实现的一种，能够有效地解决仿真技术中的一些难题。因此，在将系统设计完善之后，我们要用到MATLAB软件进行结果仿真，MATLAB软件能很好的体现三环位置随动系统的特点。第一章 位置随动系统的概述1.1 位置随动系统的概念位置随动系统也称伺服系统，是输出量对于给定输入量的跟踪系统，它实现的是执行机构对...
