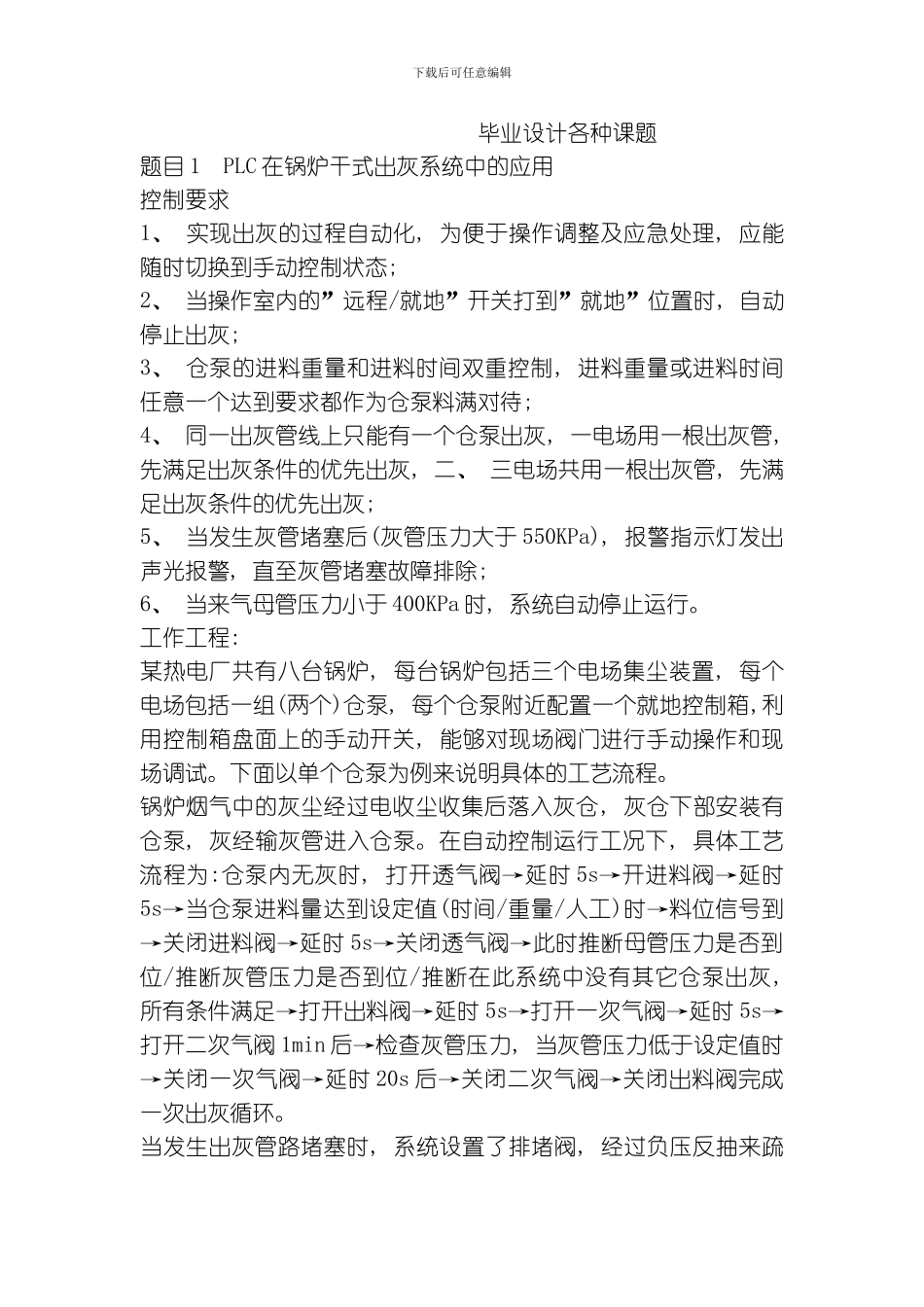

下载后可任意编辑 毕业设计各种课题题目 1 PLC 在锅炉干式出灰系统中的应用控制要求 1、 实现出灰的过程自动化, 为便于操作调整及应急处理, 应能随时切换到手动控制状态; 2、 当操作室内的”远程/就地”开关打到”就地”位置时, 自动停止出灰; 3、 仓泵的进料重量和进料时间双重控制, 进料重量或进料时间任意一个达到要求都作为仓泵料满对待; 4、 同一出灰管线上只能有一个仓泵出灰, 一电场用一根出灰管, 先满足出灰条件的优先出灰, 二、 三电场共用一根出灰管, 先满足出灰条件的优先出灰; 5、 当发生灰管堵塞后(灰管压力大于 550KPa), 报警指示灯发出声光报警, 直至灰管堵塞故障排除; 6、 当来气母管压力小于 400KPa 时, 系统自动停止运行。 工作工程: 某热电厂共有八台锅炉, 每台锅炉包括三个电场集尘装置, 每个电场包括一组(两个)仓泵, 每个仓泵附近配置一个就地控制箱,利用控制箱盘面上的手动开关, 能够对现场阀门进行手动操作和现场调试。下面以单个仓泵为例来说明具体的工艺流程。 锅炉烟气中的灰尘经过电收尘收集后落入灰仓, 灰仓下部安装有仓泵, 灰经输灰管进入仓泵。在自动控制运行工况下, 具体工艺流程为:仓泵内无灰时, 打开透气阀→延时 5s→开进料阀→延时5s→当仓泵进料量达到设定值(时间/重量/人工)时→料位信号到→关闭进料阀→延时 5s→关闭透气阀→此时推断母管压力是否到位/推断灰管压力是否到位/推断在此系统中没有其它仓泵出灰, 所有条件满足→打开出料阀→延时 5s→打开一次气阀→延时 5s→打开二次气阀 1min 后→检查灰管压力, 当灰管压力低于设定值时→关闭一次气阀→延时 20s 后→关闭二次气阀→关闭出料阀完成一次出灰循环。 当发生出灰管路堵塞时, 系统设置了排堵阀, 经过负压反抽来疏下载后可任意编辑通出灰管路。关闭一次气阀后, 延时 20s 后关闭二次气阀。目的是保证出灰管路畅通, 避开发生管路堵塞。题目 2: 三层立体车辆出入库管理控制要求1．实现安全、 防盗和自动智能存取, 控制系统采纳 PLC 智能控制; 2、 结构形式: 单边悬挂存取式; 道路边不占道; 3、 停车库单元设计尺寸为存放小型车, 尺寸为: 5.2 米 X2.2 米X2 米, 最大停车重量: 2300kg ; 4、 升降速度: 100mm/s、 横移速度: 180mm/s; 5、 最长存取车时间: 180s; 6、 库容为: 三层车位数为 3xN; 二层车位数为 2xN。设计一个由三位数码管及相应的辅助元件组...
