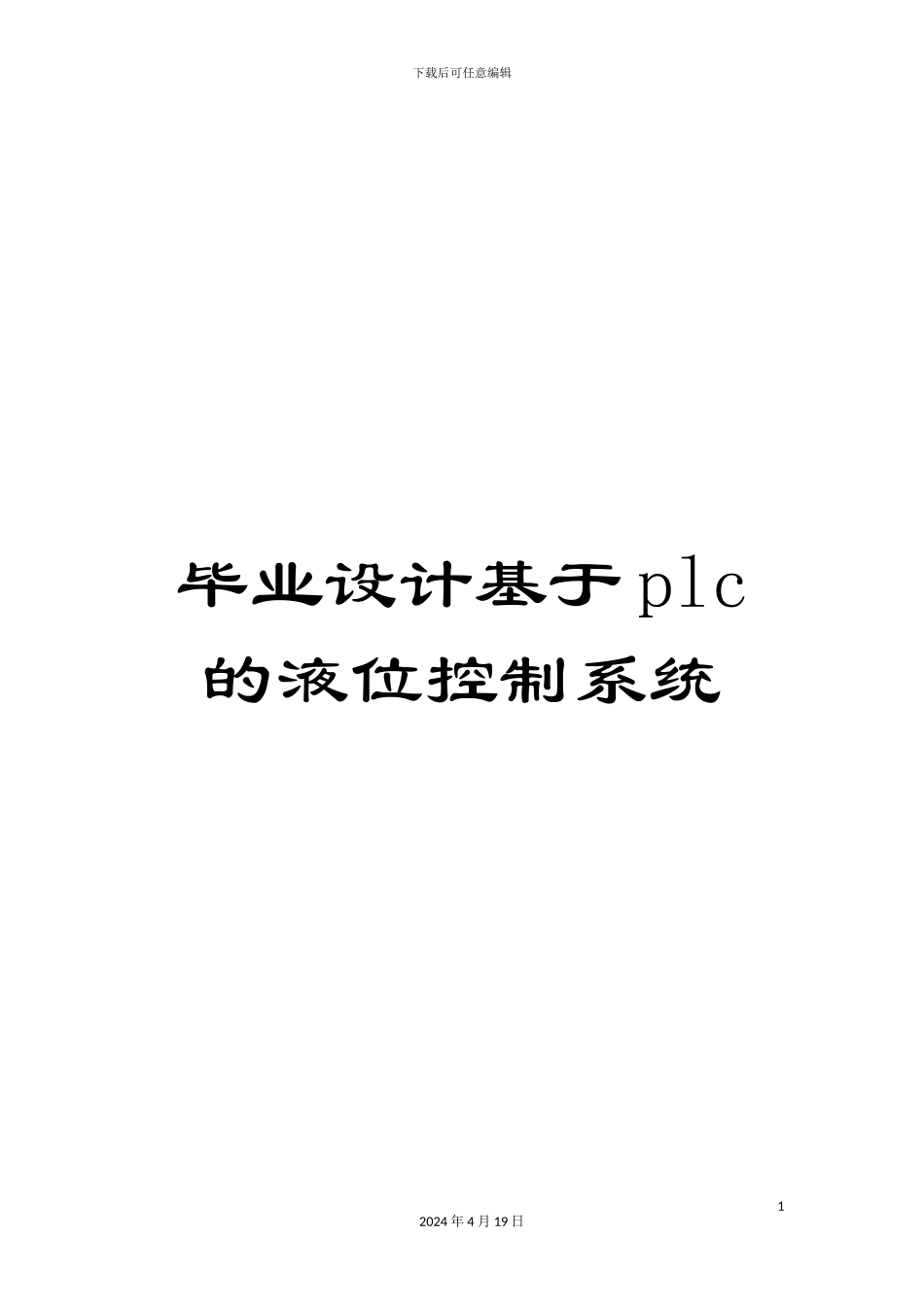

毕业设计基于plc的液位控制系统

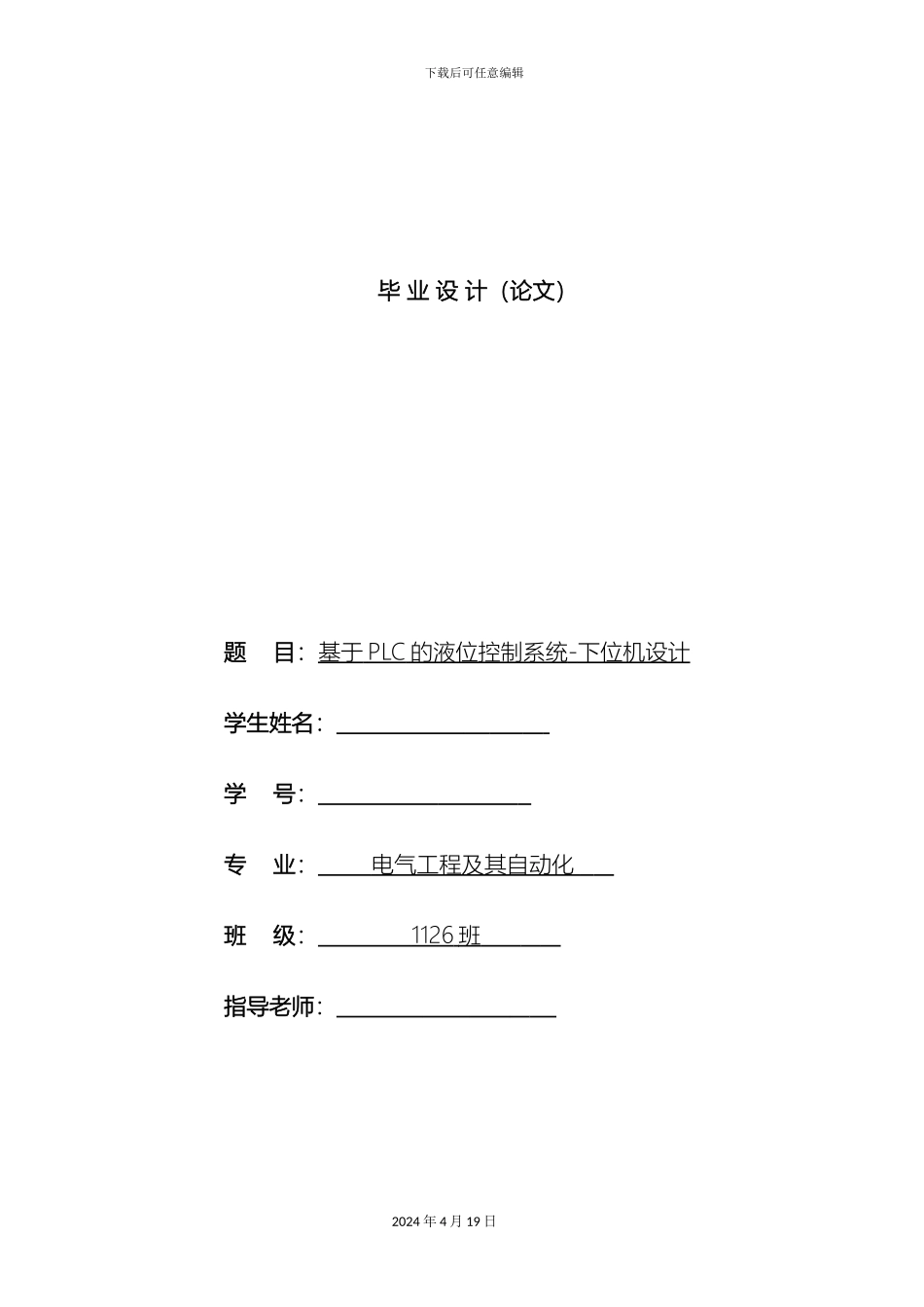

下载后可任意编辑毕业设计基于 plc的液位控制系统12024 年 4 月 19 日下载后可任意编辑 毕 业 设 计（论文）题 目：基于 PLC 的液位控制系统 - 下位机设计 学生姓名： 学 号： 专 业： 电气工程及其自动化 班 级： 1126 班 指导老师： 2024 年 4 月 19 日下载后可任意编辑 5 月 22 日 I2024 年 4 月 19 日下载后可任意编辑摘 要随着当今社会科学技术的迅猛进展，各类监测并调控液位系统对自动化程度的要求也越来越高，原有的水位控制系统，已远远不能满足当前高度自动化的需要。本课题是讨论经过 PLC 系统来控制水位，监控组态来模拟监控界面，实现生产的自动化，可视化。本课题首先设计 PLC 控制系统，根据要求实现的功能分配 IO 口，接线，然后编制经过 V4.0 step 7 软件进行梯形图的编辑、运行，并把现场的水塔水位状况实时传送给上位机，上位机采纳力控组态软件进行监控。监控组态界面是经过 ForceContro7.0 进行监控界面的编写、运行。首先设计监控界面，设置通信参数和 IO 口，使得上下位机能够可靠通信。本水位控制系统以 PLC 为控制核心，具备开始和停止功能，这是一种 PLC2024 年 4 月 19 日下载后可任意编辑控制的自动调节控制系统。应用此控制系统能显著提高劳动效率，减少劳动强度。关键词：PLC 监控组态 STEP7 力控I2024 年 4 月 19 日下载后可任意编辑AbstractWith the rapid development of science and technology in today's society.All kinds of monitoring and control system of liquid level of automation are increasingly high requirements.The original control system of water level, can not meet the current needs of the highly automated.This project is to research through the PLC system to control water level monitoring, configuration simulation monitoring interface, realizing production automation, visualization.In this paper, the design of PLC control system, according to the functional requirements to achieve the distribution of I/O, then the preparation of wiring, editing, II2024 年 4 月 19 日下载后可任意编辑operation ladder through V4.0 step 7 software, and the water level...
