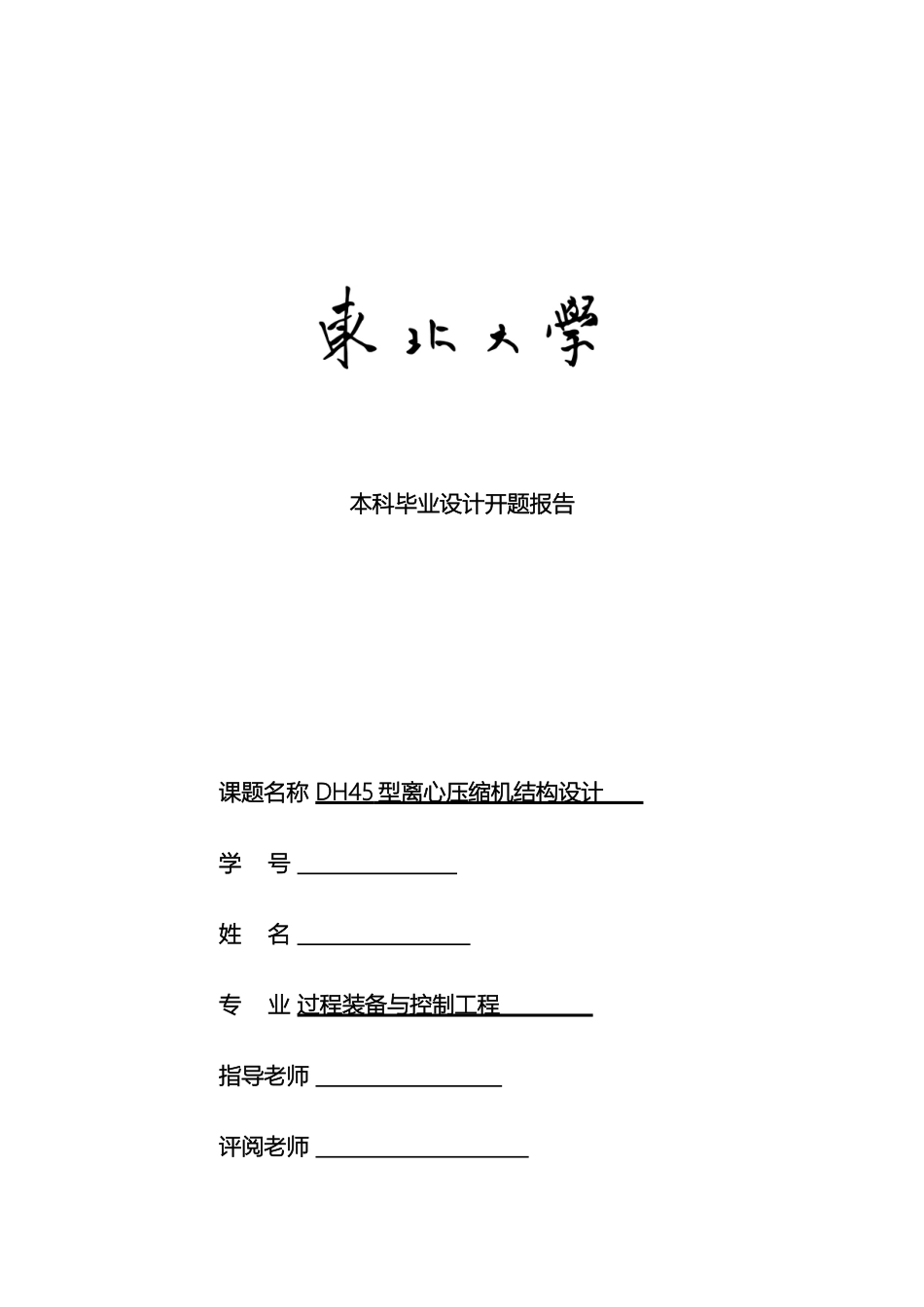

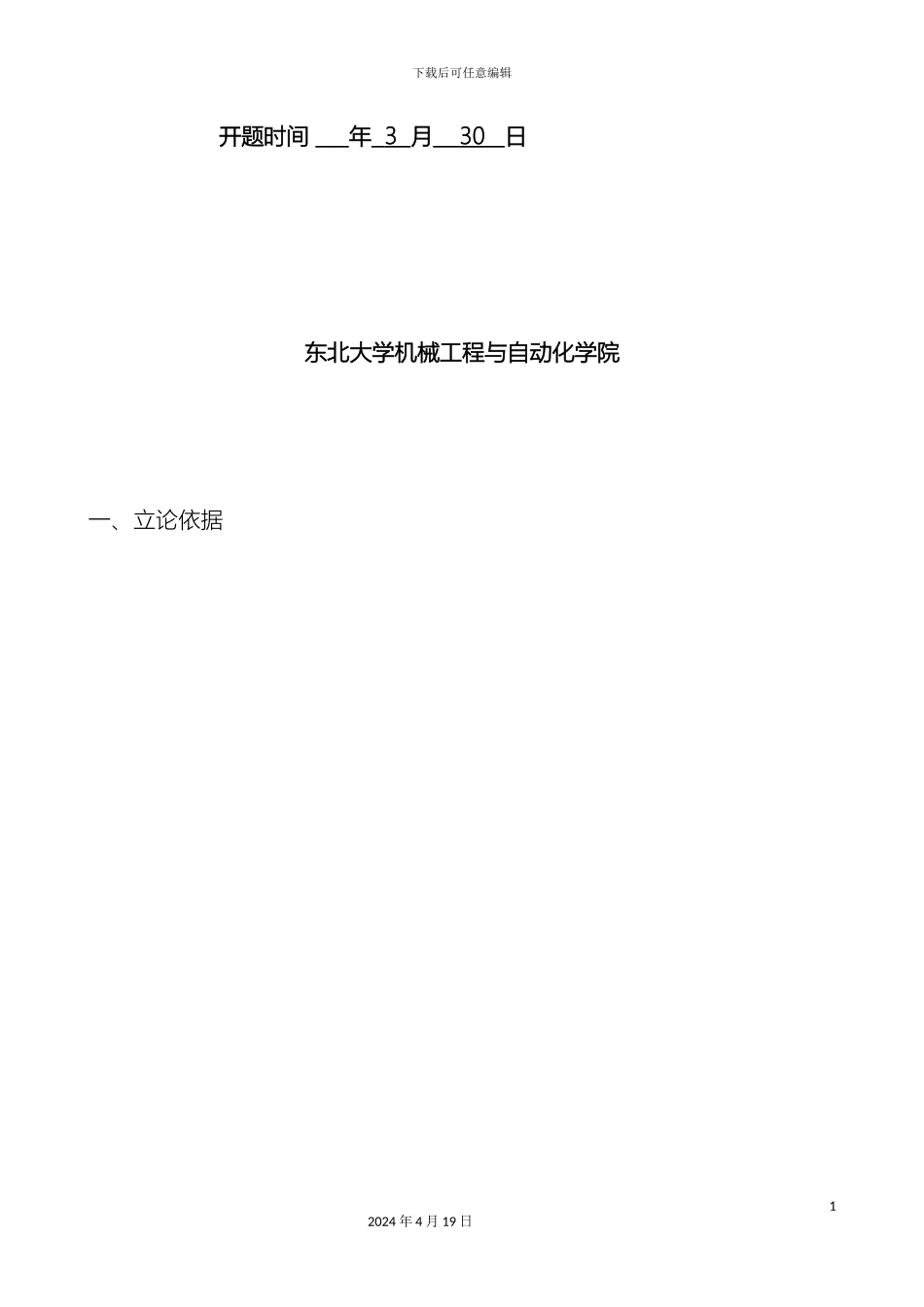

下载后可任意编辑毕业设计开题报告例12024 年 4 月 19 日 本科毕业设计开题报告课题名称 DH45 型离心压缩机结构设计 学 号 姓 名 专 业 过程装备与控制工程 指导老师 评阅老师 下载后可任意编辑开题时间 年 3 月 30 日东北大学机械工程与自动化学院一、立论依据12024 年 4 月 19 日下载后可任意编辑1．本课题的目的和意义毕业设计是培育学生综合运用本学科的基本理论、专业知识和基本技能，提高分析与解决实际问题的能力，完成工程师的基本训练和初步培育目标的一个重要教学环节。因此，毕业设计(论文)的选题要根据所学专业培育目标确定，要围绕本专业、学科选择有一定理论与有用价值、且具有运用课程知识、能力训练的题目。因此，我选择了“DH45 型离心压缩机结构设计”作为我的毕业设计题目。离心式压缩机在国民经济各部门中占有重要的地位，在许多企业中历来都有“心脏”设备之称。特别是在冶金、石油、化工、动力及军事领域等各工业部门获得了广泛应用。例如在冶金工业中，冶铁炼钢都需要把一定量的空气送给高炉燃烧，以提高高炉内的温度，特别炼钢过程中，需用高压氧气压缩机；在石油及天然气的储运工作中，离不开管道、储罐或压缩机，管道是输送工具，储罐是储存设备，而压缩机等是连接管道和储罐的输送动力；化工行业中，化肥的生产也是离不开压缩机的，压缩机能够提高氮和氢混合气的压力，然后把混合气送入合成塔合成氨。离心式压缩机是依靠叶轮对气体作功使气体的压力和速度增加，而后又在扩压器中将速度能转变为压力能，气体沿径向流过叶轮的一种压缩机。离心式压缩机的主要结构有：⑴转动部分：由主轴、叶轮、平衡盘、推力盘、联轴器、轴套等零件组成，称为转子。 ⑵固定部分：由机壳、隔板、密封和轴承等部件组成，称为定子。 ⑶辅助系统：包括密封油系统、润滑油系统等。由于其零部件比较多，因此对其设计提出了较高的要求，经过设计这些零部件也能很好的对所学过的知识、技能进行巩固，增强了自己的讨论、设计和能力，并进一步加深对离心式压缩机工作原理的理解。和往复式压缩机相比离心式压缩机有如下优点：结构紧凑、重量轻，排气量范围大；易损件少，运转可靠、寿命长；排气不受润滑油污染，供气品质高；大排量时效率高、且有利于节能。 但其也有一些不足之处如：单级压力比不高，高压力比所需的级数比活塞式的多；由于转速高，流通截面积较大，故不能适用于太小的流量。离心式压缩机作为一种高...
