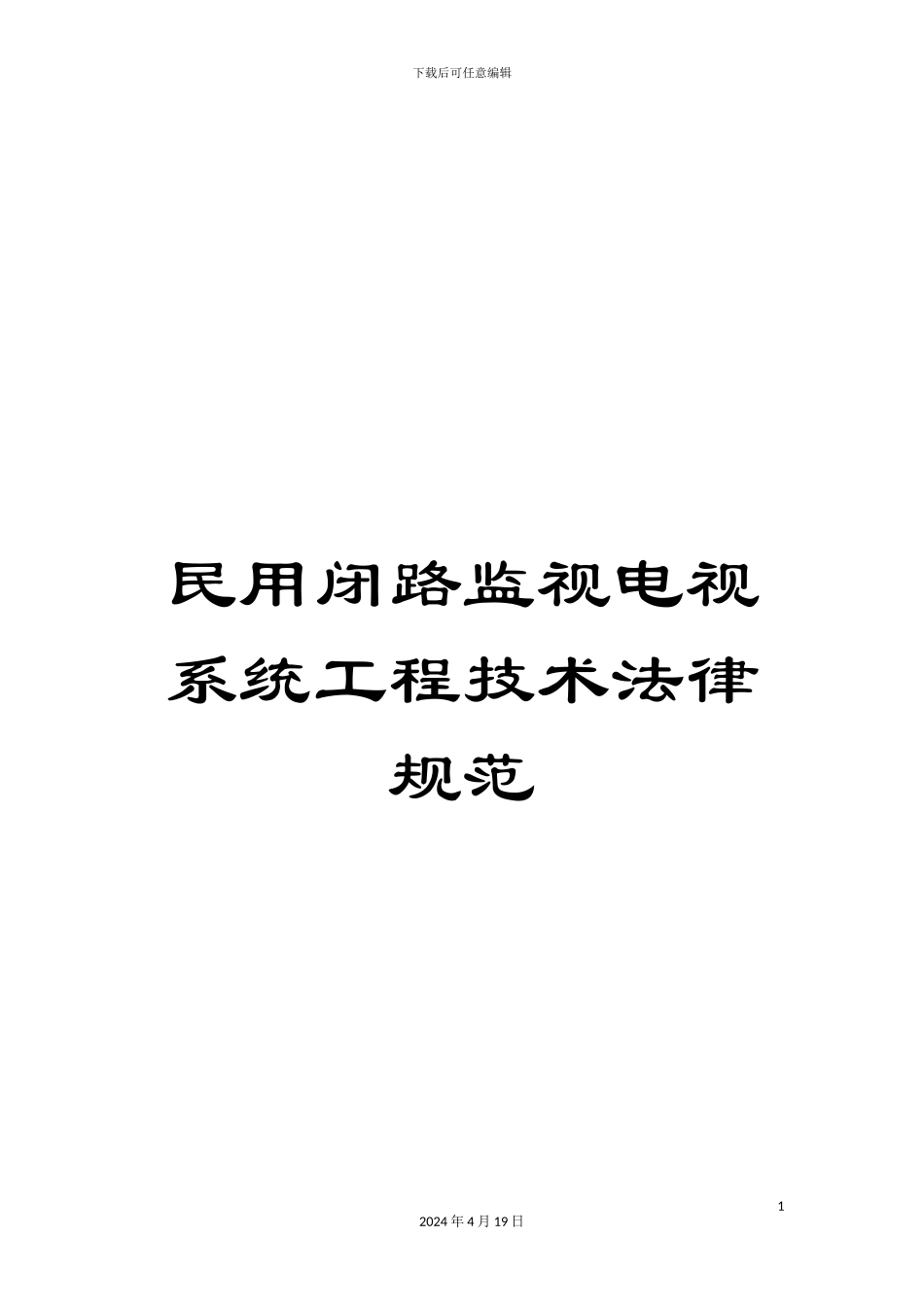

民用闭路监视电视系统工程技术规范

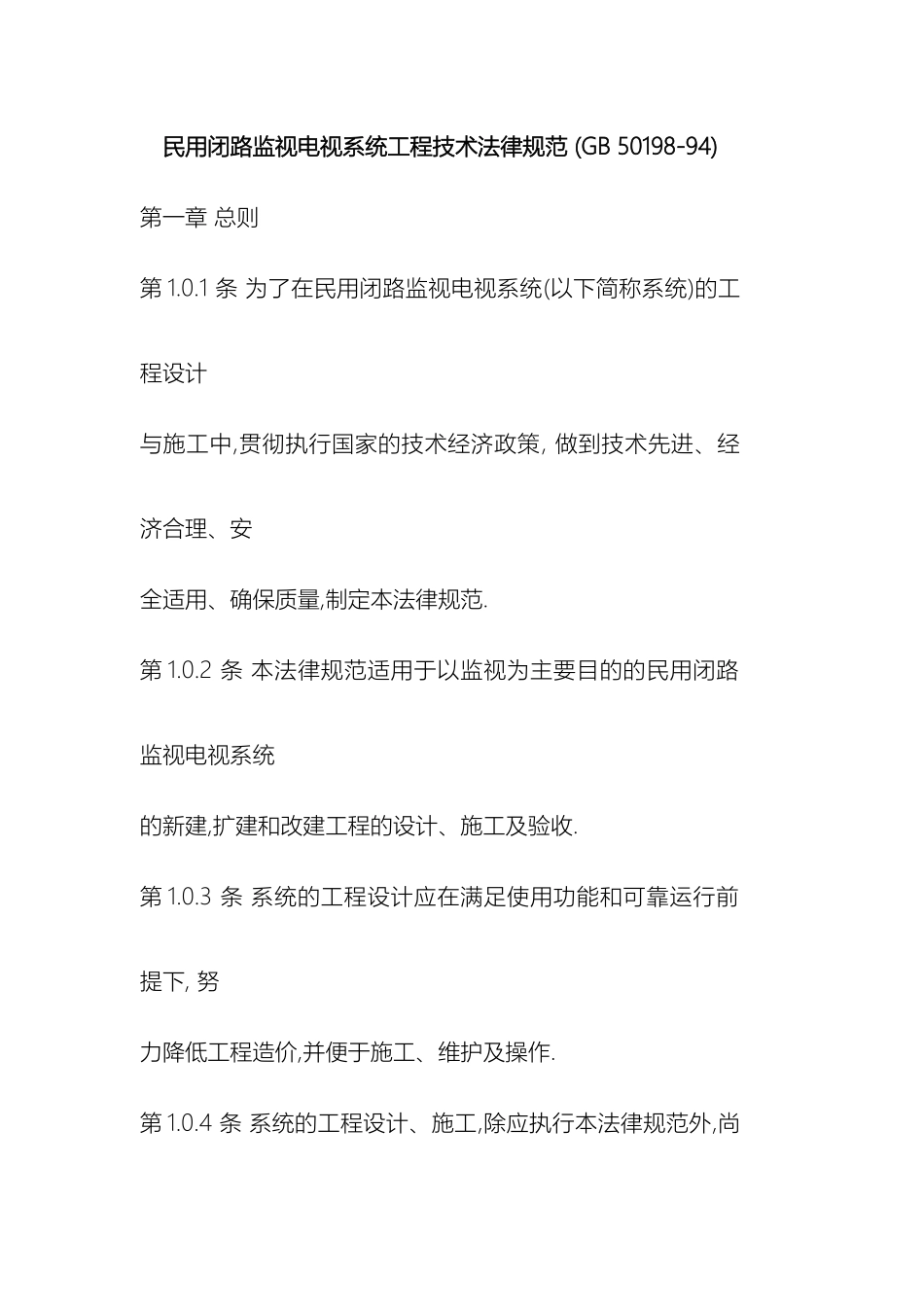

下载后可任意编辑民用闭路监视电视系统工程技术法律规范12024 年 4 月 19 日民用闭路监视电视系统工程技术法律规范 (GB 50198-94)第一章 总则 第 1.0.1 条 为了在民用闭路监视电视系统(以下简称系统)的工程设计 与施工中,贯彻执行国家的技术经济政策, 做到技术先进、经济合理、安 全适用、确保质量,制定本法律规范. 第 1.0.2 条 本法律规范适用于以监视为主要目的的民用闭路监视电视系统 的新建,扩建和改建工程的设计、施工及验收. 第 1.0.3 条 系统的工程设计应在满足使用功能和可靠运行前提下, 努 力降低工程造价,并便于施工、维护及操作. 第 1.0.4 条 系统的工程设计、施工,除应执行本法律规范外,尚下载后可任意编辑应符合国家 现行有关标准、法律规范的规定. 第二章 系统的工程设计 第一节 一般规定 第 2.1.1 条 系统的制式宜与通用的电视制式一致. 第 2.1.2 条 闭路监视电视宜采纳黑白电视系统;当需要观察色彩信息 时,可采纳彩色电视系统. 第 2.1.3 条 系统宜由摄像、传输、显示及控制等四个主要部分组成. 当需要记录监视目标的图像时,应设置磁带录像装置.在监视目标的同时, 当需要监听声音时,可配置声音传输、监听和记录系统. 第 2.1.4 条 系统设施的工作环境温度应符合下列要求: 32024 年 4 月 19 日下载后可任意编辑寒冷地区室外工作的设施: -40～+35℃ 其它地区室外工作的设施: -10～+55℃ 室内工作的设施: -5～40℃ 第 2.1.5 条 系统的设备、部件、材料的选择应符合下列规定: 一、应采纳符合现行的国家和行业有关标准的定型产品; 二、系统采纳设备和部件的视频输入和输出阻抗以及电缆的特性阻抗 均应为 75Ω,音频设备的输入、输出阻抗应为高阻抗或 600Ω; 三、系统选用的各种配套设备的性能及技术要求应协调一致. 第 2.1.6 条 在摄像机的标准照度下,闭路监视图像质量和系统技术指 标应满足下列要求: 一、图像质量可按五级损伤制评定,图像质量不应低于 4 分; 二、相对应 4 分图像质量的信噪比应符合表 2.1.6-1 的规定; 42024 年 4 月 19 日下载后可任意编辑信噪比(dB) 表 2.1.6-1 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 指标项目 黑白电视系统 彩色电视系统 ─────────────────────────────── 随机信噪比 37 36 单频干扰 40 37 电源干扰 40 37 脉冲干扰 37 ...
