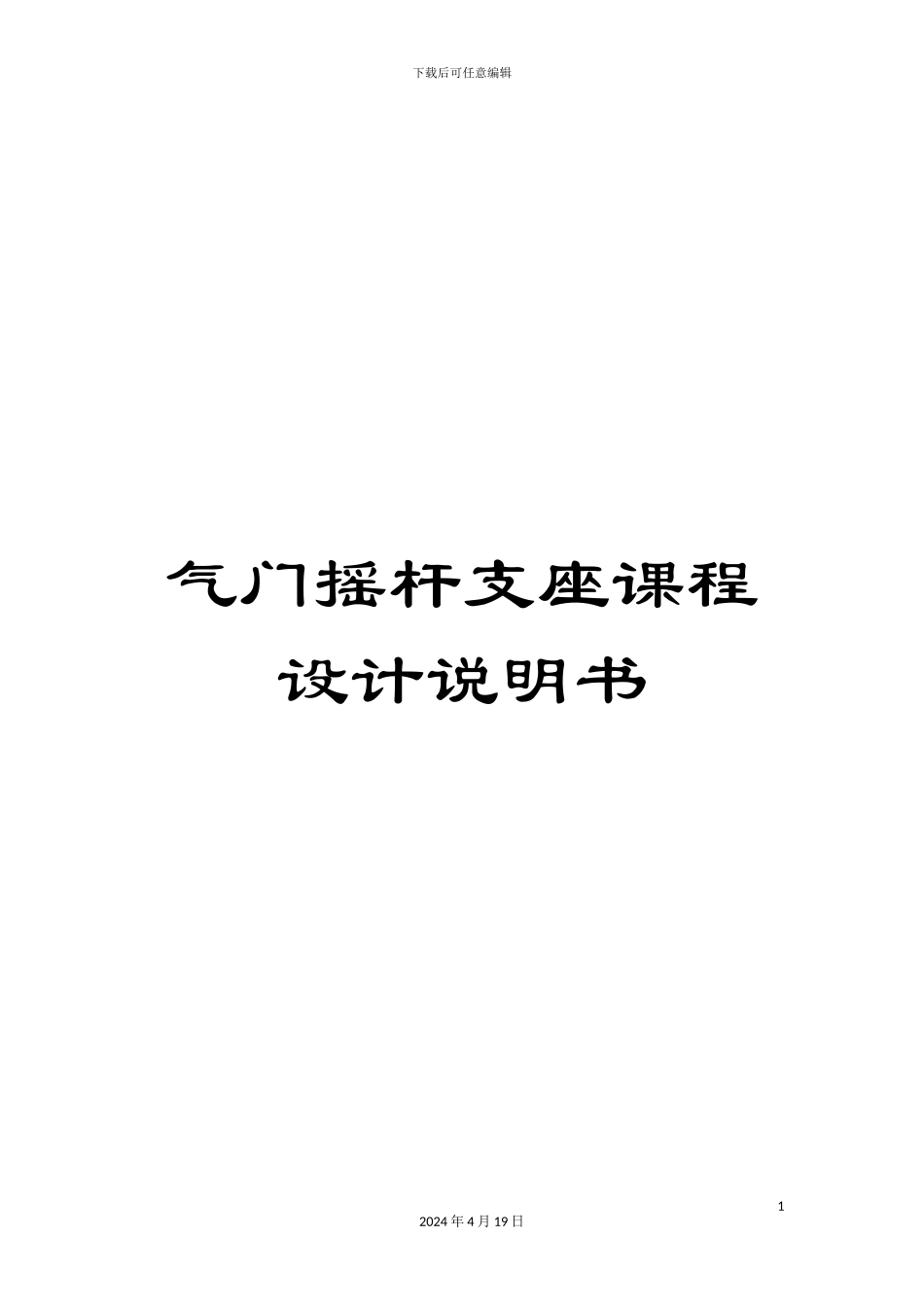

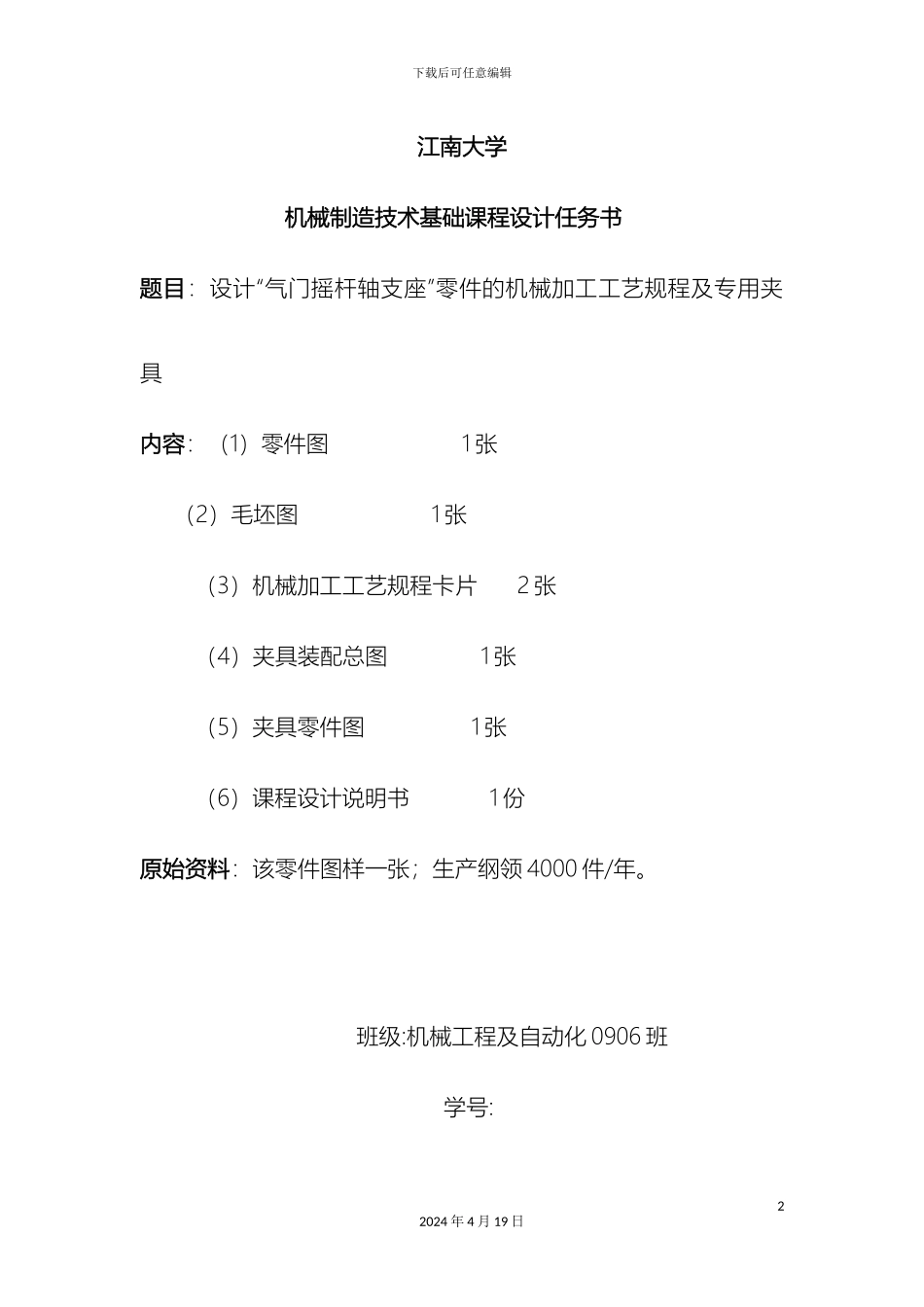

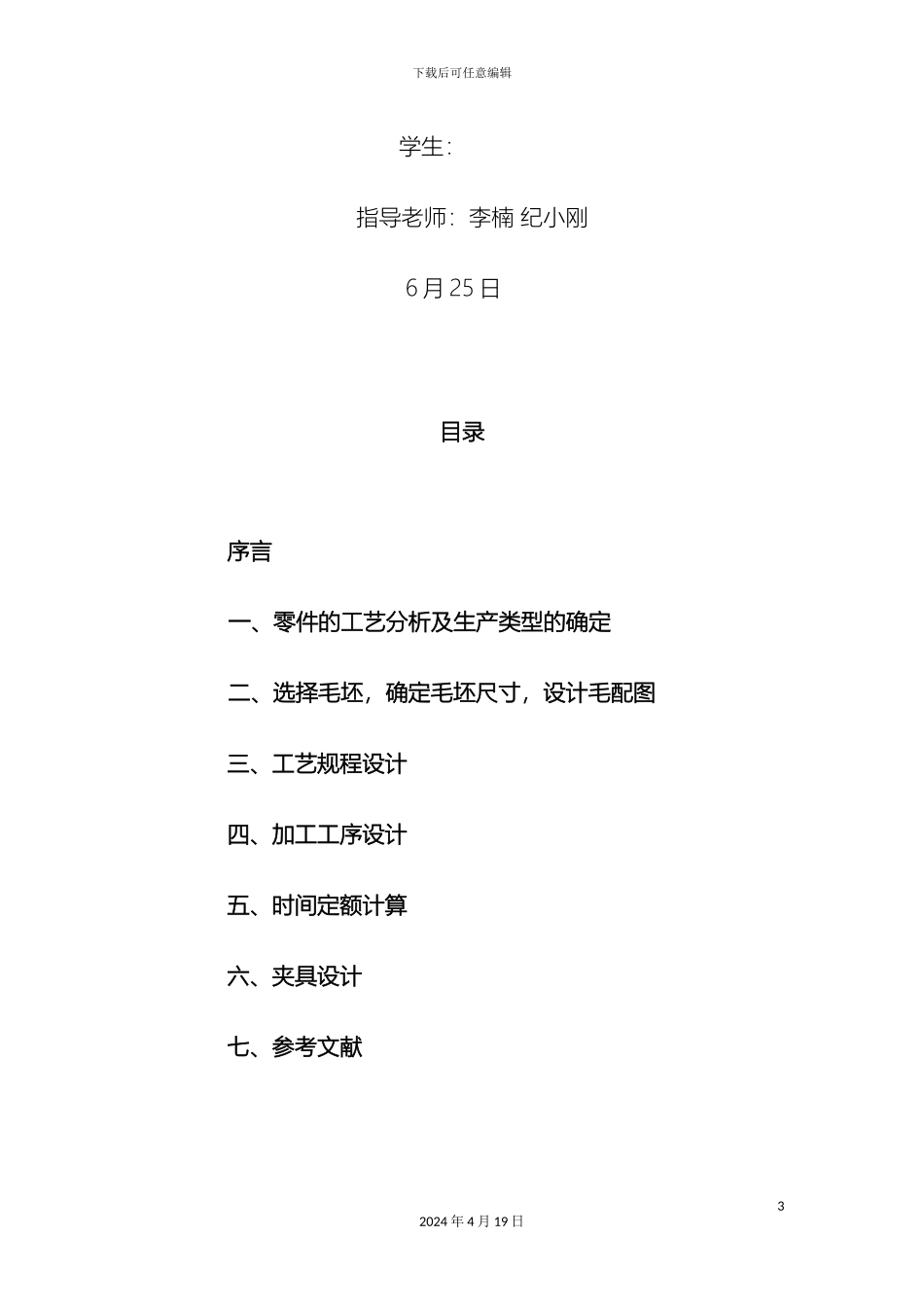

下载后可任意编辑气门摇杆支座课程设计说明书12024 年 4 月 19 日下载后可任意编辑江南大学机械制造技术基础课程设计任务书题目：设计“气门摇杆轴支座”零件的机械加工工艺规程及专用夹具内容：（1）零件图 1 张 （2）毛坯图 1 张（3）机械加工工艺规程卡片 2 张（4）夹具装配总图 1 张（5）夹具零件图 1 张（6）课程设计说明书 1 份原始资料：该零件图样一张；生产纲领 4000 件/年。 班级:机械工程及自动化 0906 班 学号:22024 年 4 月 19 日下载后可任意编辑学生： 指导老师：李楠 纪小刚 6 月 25 日目录序言 一、零件的工艺分析及生产类型的确定 二、选择毛坯，确定毛坯尺寸，设计毛配图三、工艺规程设计四、加工工序设计五、时间定额计算六、夹具设计七、参考文献32024 年 4 月 19 日下载后可任意编辑序言机械制造技术基础课程设计是在学完了机械制造技术基础和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这次设计使我们能综合运用机械制造技术基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题。初步具备了设计一个中等复杂程度零件（气门摇杆轴支座）的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成家具结构设计的能力，也是熟悉和运用有关手册，图表等技术资料及编写技术文件技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。由于能力所限，经验不足，设计中还有许多不足之处，希望各42024 年 4 月 19 日下载后可任意编辑位老师多加指导。 一、零件的工艺分析及生产类型的确定1.零件的作用气门摇杆轴支座是柴油机一个主要零件。是柴油机摇杆座的结合部，mm 孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座经过两个 Ø13mm 孔用 M12 螺杆与汽缸盖相连，3mm 轴向槽用于锁紧摇杆轴，使之不转动。气门摇杆支座零件图52024 年 4 月 19 日下载后可任意编辑62024 年 4 月 19 日下载后可任意编辑2.零件的工艺分析气门摇杆轴支座的材料为 HT200。该材料具有较高的强度，耐磨性，耐热性及减振性，适用于承受较大应力，要求耐磨的零件。 该零件上主要加工面为上端面，下端面，左右端面，2 个Ø13mm 孔和mm 以及 3mm 轴向槽的加工。mm 孔的尺寸精度以及下端面的平面度与左右两端面孔的尺寸精度，直接影响到进气孔与排气门的传动精度及密封，2 个 Ø13mm 孔的尺...
