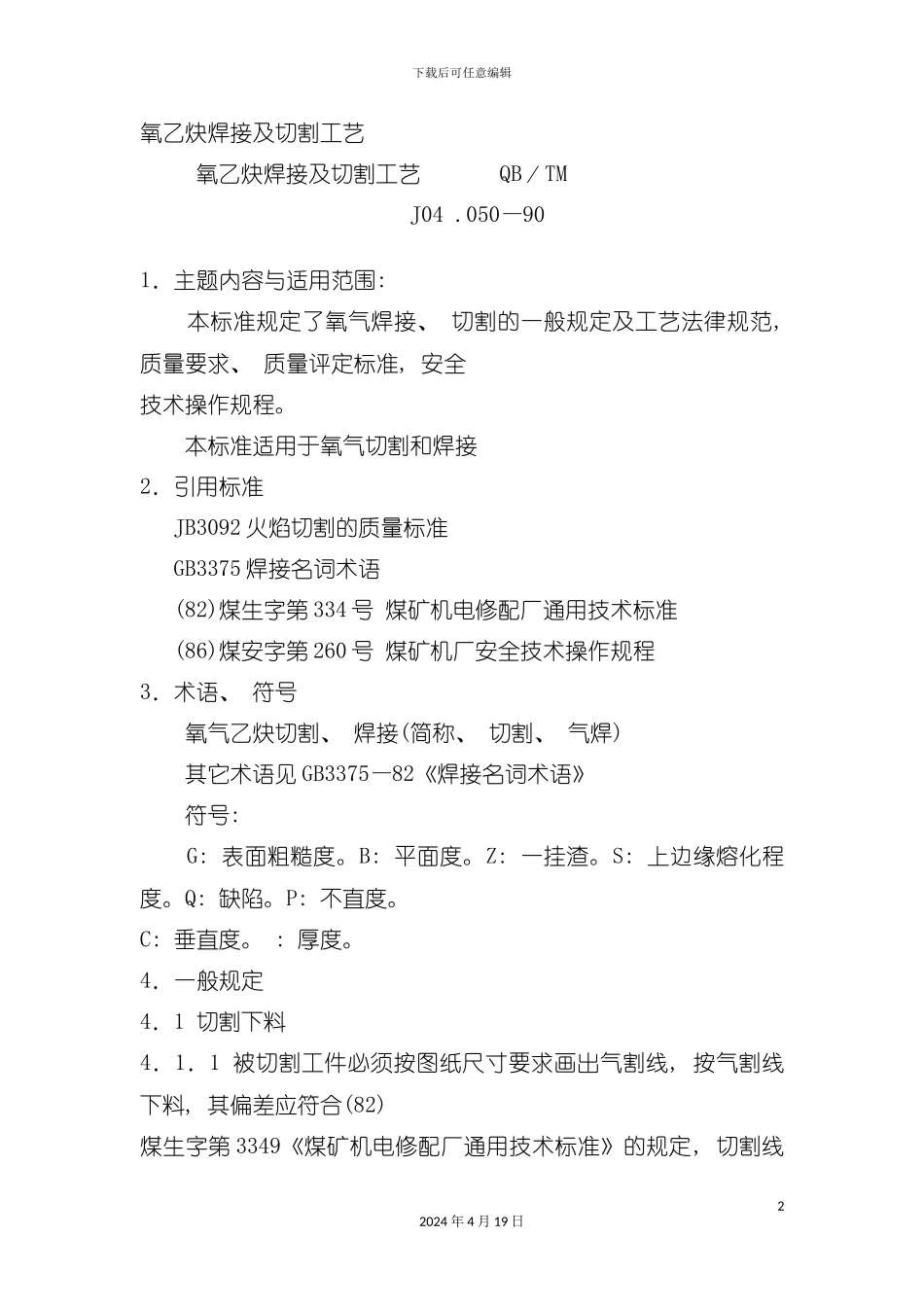

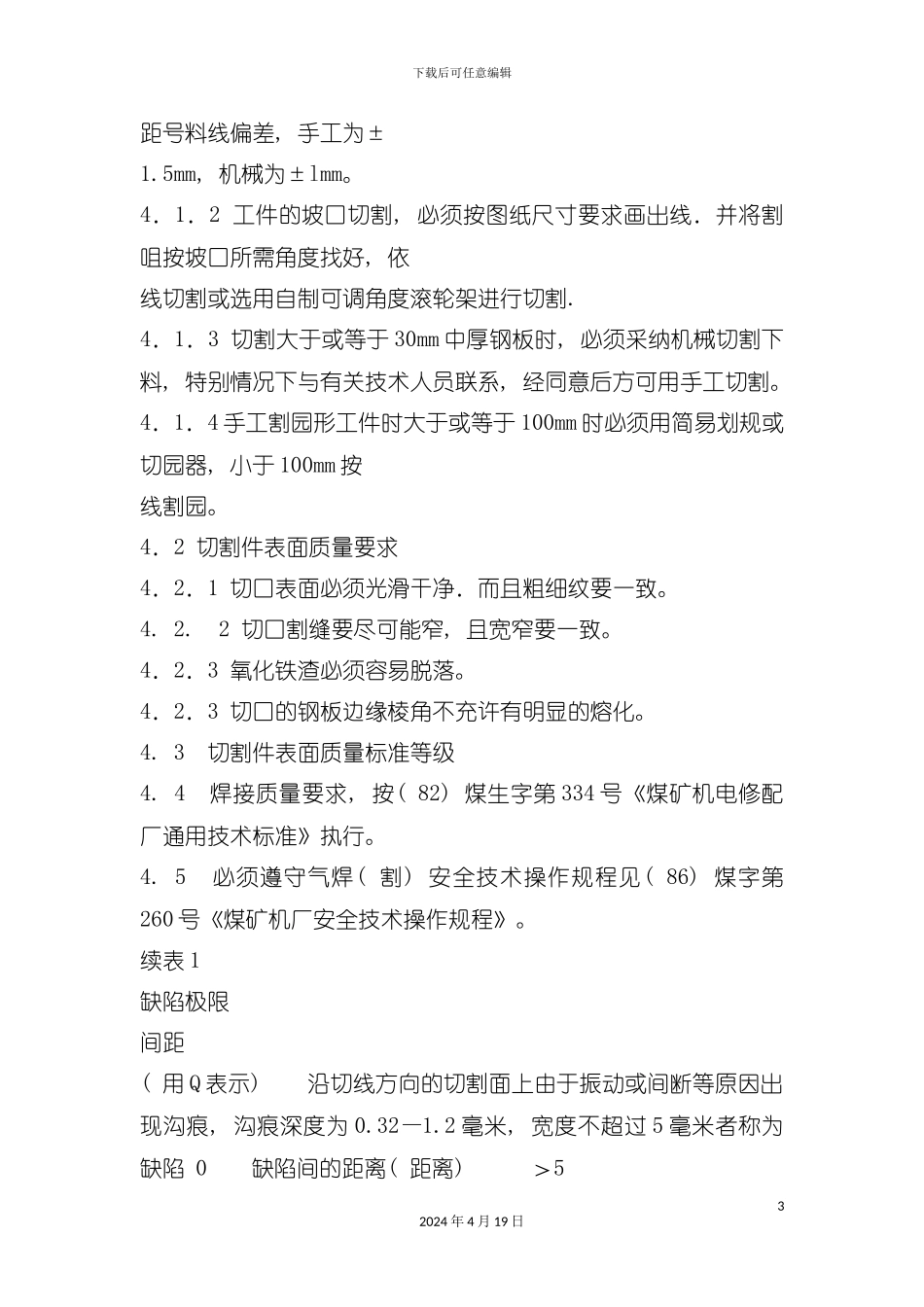

下载后可任意编辑氧乙炔焊接及切割工艺模板12024 年 4 月 19 日下载后可任意编辑氧乙炔焊接及切割工艺 氧乙炔焊接及切割工艺 QB／TM J04 .050—901．主题内容与适用范围: 本标准规定了氧气焊接、 切割的一般规定及工艺法律规范, 质量要求、 质量评定标准, 安全技术操作规程。 本标准适用于氧气切割和焊接 2．引用标准 JB3092 火焰切割的质量标准 GB3375 焊接名词术语 (82)煤生字第 334 号 煤矿机电修配厂通用技术标准 (86)煤安字第 260 号 煤矿机厂安全技术操作规程 3．术语、 符号 氧气乙炔切割、 焊接(简称、 切割、 气焊) 其它术语见 GB3375—82《焊接名词术语》 符号: G: 表面粗糙度。B: 平面度。Z: 一挂渣。S: 上边缘熔化程度。Q: 缺陷。P: 不直度。C: 垂直度。 : 厚度。4．一般规定 4．1 切割下料4．1．1 被切割工件必须按图纸尺寸要求画出气割线, 按气割线下料, 其偏差应符合(82)煤生字第 3349《煤矿机电修配厂通用技术标准》的规定, 切割线22024 年 4 月 19 日下载后可任意编辑距号料线偏差, 手工为±1.5mm, 机械为±lmm。4．1．2 工件的坡口切割, 必须按图纸尺寸要求画出线．并将割咀按坡口所需角度找好, 依线切割或选用自制可调角度滚轮架进行切割. 4．1．3 切割大于或等于 30mm 中厚钢板时, 必须采纳机械切割下料, 特别情况下与有关技术人员联系, 经同意后方可用手工切割。4．1．4 手工割园形工件时大于或等于 100mm 时必须用简易划规或切园器, 小于 100mm 按线割园。4．2 切割件表面质量要求4．2．1 切口表面必须光滑干净．而且粗细纹要一致。4. 2. 2 切口割缝要尽可能窄, 且宽窄要一致。4．2．3 氧化铁渣必须容易脱落。4．2．3 切口的钢板边缘棱角不充许有明显的熔化。4. 3 切割件表面质量标准等级4. 4 焊接质量要求, 按( 82) 煤生字第 334 号《煤矿机电修配厂通用技术标准》执行。4. 5 必须遵守气焊( 割) 安全技术操作规程见( 86) 煤字第260 号《煤矿机厂安全技术操作规程》。续表 1缺陷极限间距( 用 Q 表示) 沿切线方向的切割面上由于振动或间断等原因出现沟痕, 沟痕深度为 0.32—1.2 毫米, 宽度不超过 5 毫米者称为缺陷 0缺陷间的距离( 距离) ＞532024 年 4 月 19 日下载后可任意编辑1＞22＞13 ＞0.55. 氧乙炔切割工艺法律规范5.1 切割法律规范参数5.1.1 切割时应根据割件厚度, 选择割咀、 氧气...
