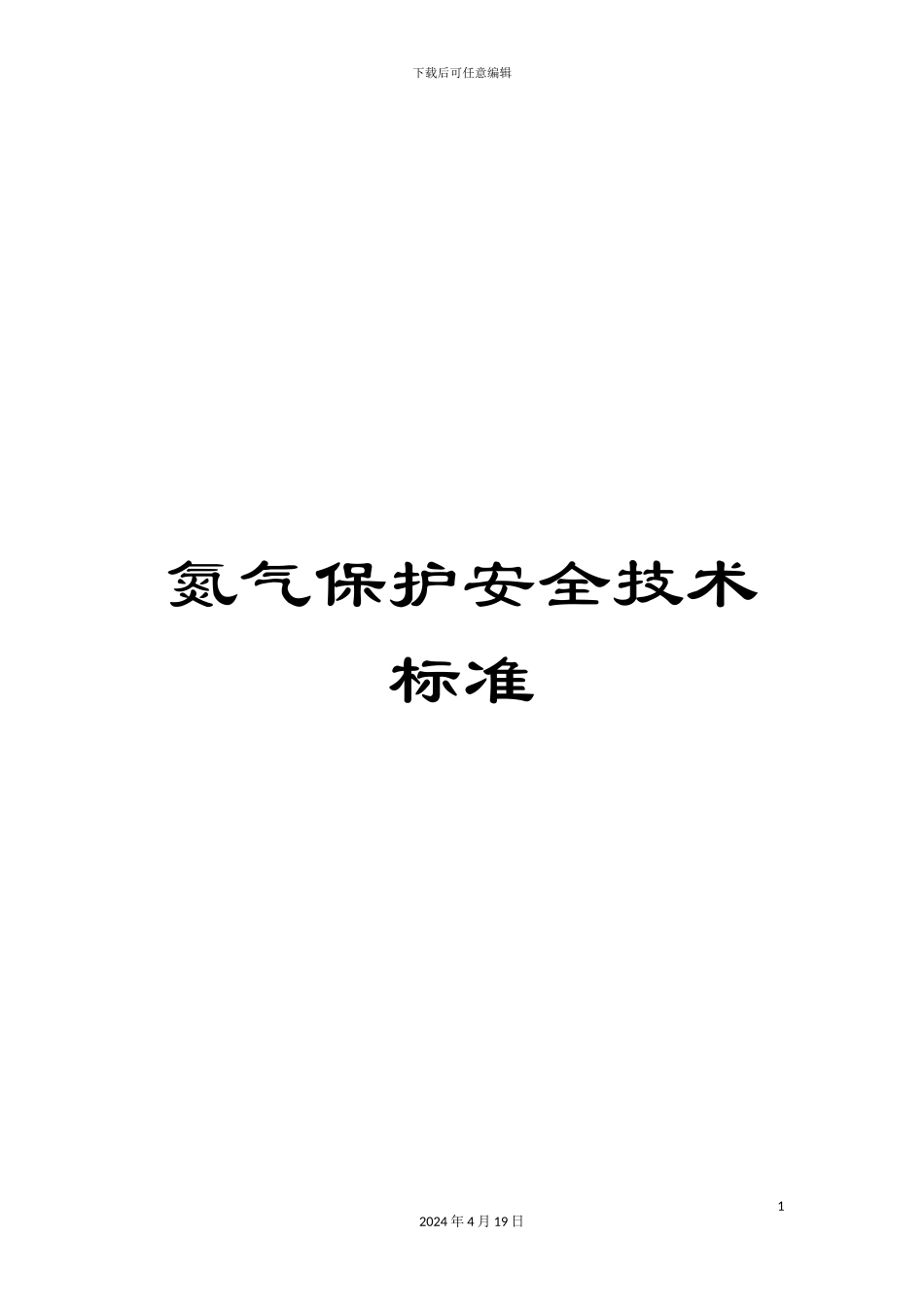

氮气保护安全技术标准

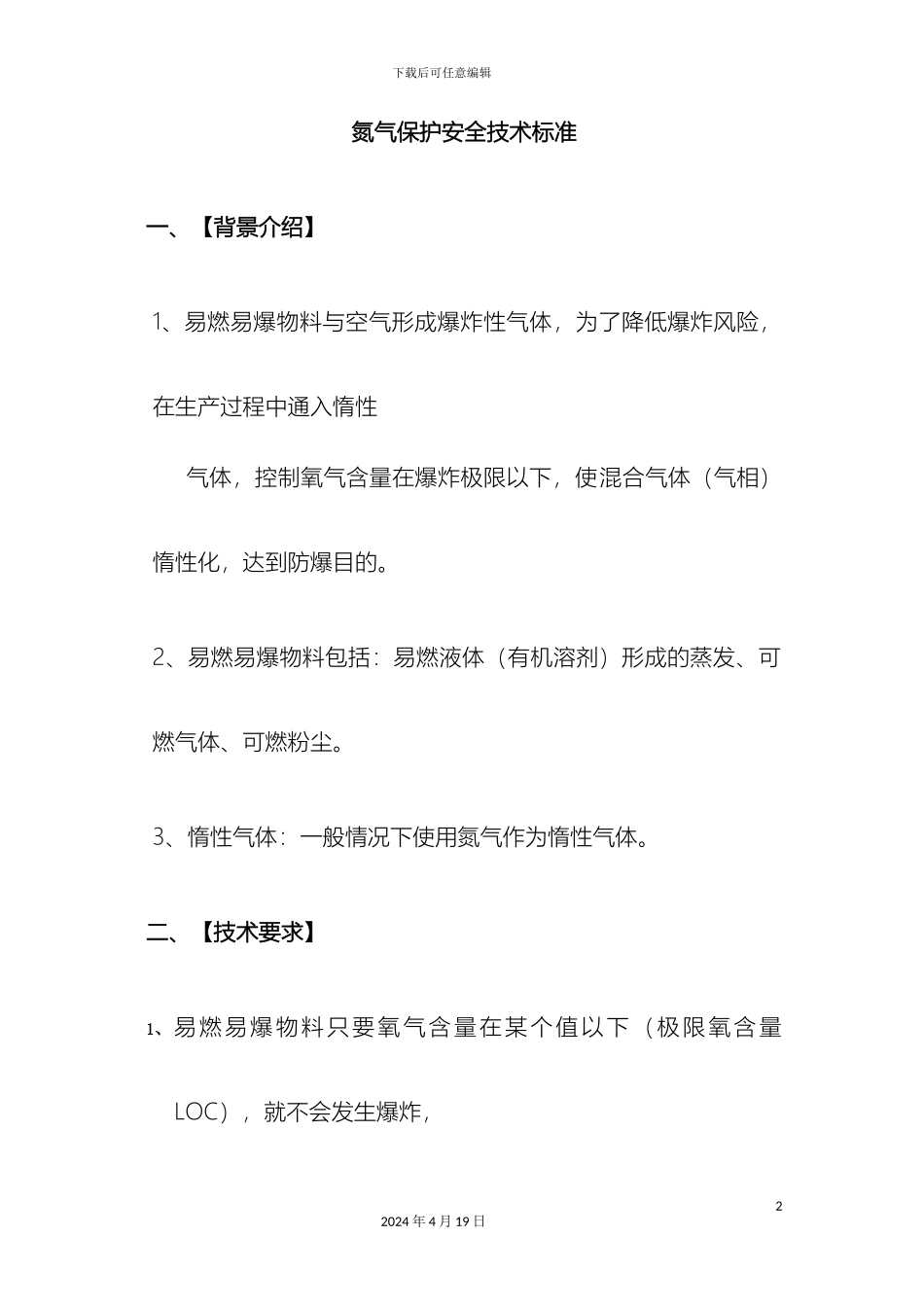

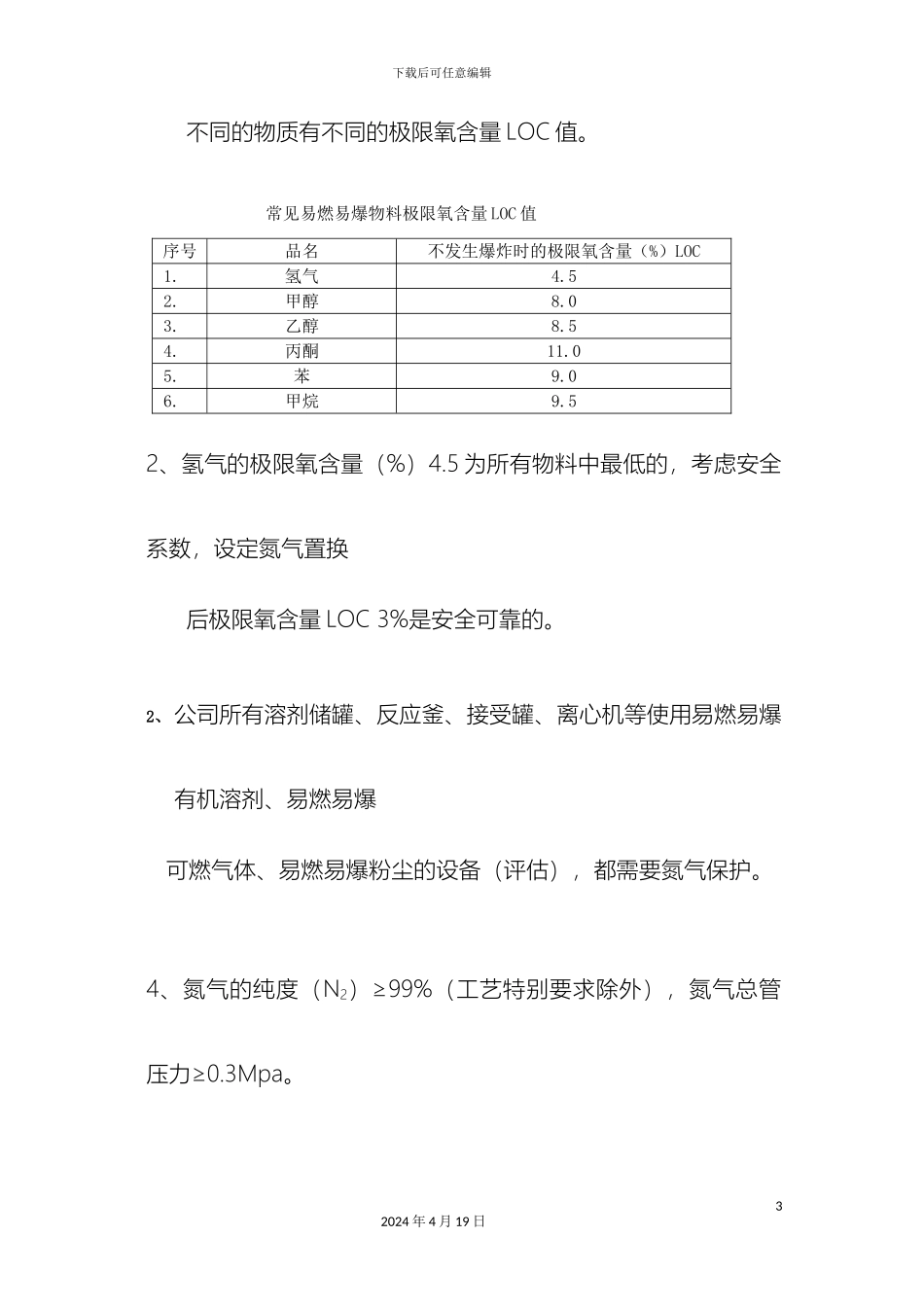

下载后可任意编辑氮气保护安全技术标准12024 年 4 月 19 日下载后可任意编辑氮气保护安全技术标准一、【背景介绍】1、易燃易爆物料与空气形成爆炸性气体，为了降低爆炸风险，在生产过程中通入惰性气体，控制氧气含量在爆炸极限以下，使混合气体（气相）惰性化，达到防爆目的。2、易燃易爆物料包括：易燃液体（有机溶剂）形成的蒸发、可燃气体、可燃粉尘。3、惰性气体：一般情况下使用氮气作为惰性气体。二、【技术要求】1、 易燃易爆物料只要氧气含量在某个值以下（极限氧含量LOC），就不会发生爆炸，22024 年 4 月 19 日下载后可任意编辑不同的物质有不同的极限氧含量 LOC 值。 常见易燃易爆物料极限氧含量 LOC 值序号品名不发生爆炸时的极限氧含量（%）LOC1.氢气4.52.甲醇8.03.乙醇8.54.丙酮11.05.苯9.06.甲烷9.52、氢气的极限氧含量（%）4.5 为所有物料中最低的，考虑安全系数，设定氮气置换后极限氧含量 LOC 3%是安全可靠的。2、 公司所有溶剂储罐、反应釜、接受罐、离心机等使用易燃易爆有机溶剂、易燃易爆 可燃气体、易燃易爆粉尘的设备（评估），都需要氮气保护。4、氮气的纯度（N2）≥99%（工艺特别要求除外），氮气总管压力≥0.3Mpa。32024 年 4 月 19 日下载后可任意编辑三、【实施指南】1、氮气保护控制方式a) 手动进氮气方式：利用氮气压力表和阀门进行手动控制。b) 自动进氮气方式：利用氮封阀装置（压力差）进行自动控制。2、氮气保护装置安装a).溶剂储罐：42024 年 4 月 19 日下载后可任意编辑a).1. 安 装 带 呼 入 、 呼 出 口 的 阻 火 式 呼 吸 器 。 见 图 a).2. 呼入口接氮气或氮封装置。a).3. 呼出口集中接至排气总管，经管道阻火器（见图）接至冷凝器或末端尾气处理设施处理后排放。 注意：溶剂储罐第一次使用时，用氮气置换后方可打入溶剂。 52024 年 4 月 19 日下载后可任意编辑a).4. 溶剂贮罐安装示意图 b).溶剂接受罐：b).1. 安装氮气管道、阀门及压力表，负压接受罐破真空时吸入氮气，至压力表为零或微正压。b).2. 常压接受罐安装氮气管道、阀门及压力表，进行手动氮气置换。62024 年 4 月 19 日下载后可任意编辑b).3. 排气口集中接至排气总管，经管道阻火器接至冷凝器或末端尾气处理设施经处理后排放。c).常压带溶剂反应罐（浸泡罐等）：c).1. 安装氮气管道时，注意将氮气管道深化离罐底200mm 左右为宜，上部开小孔（俗称泪眼，防止料液被...
