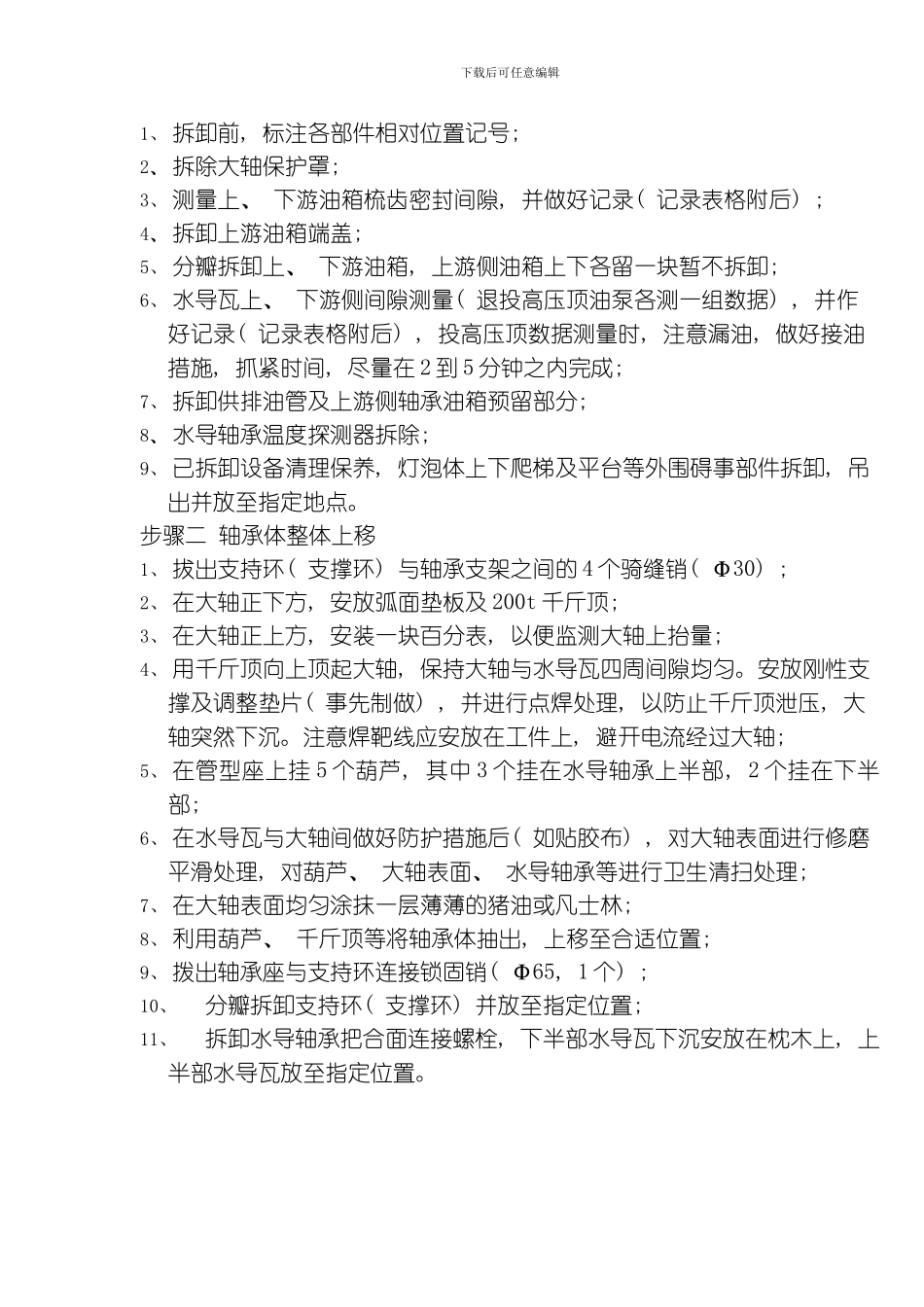

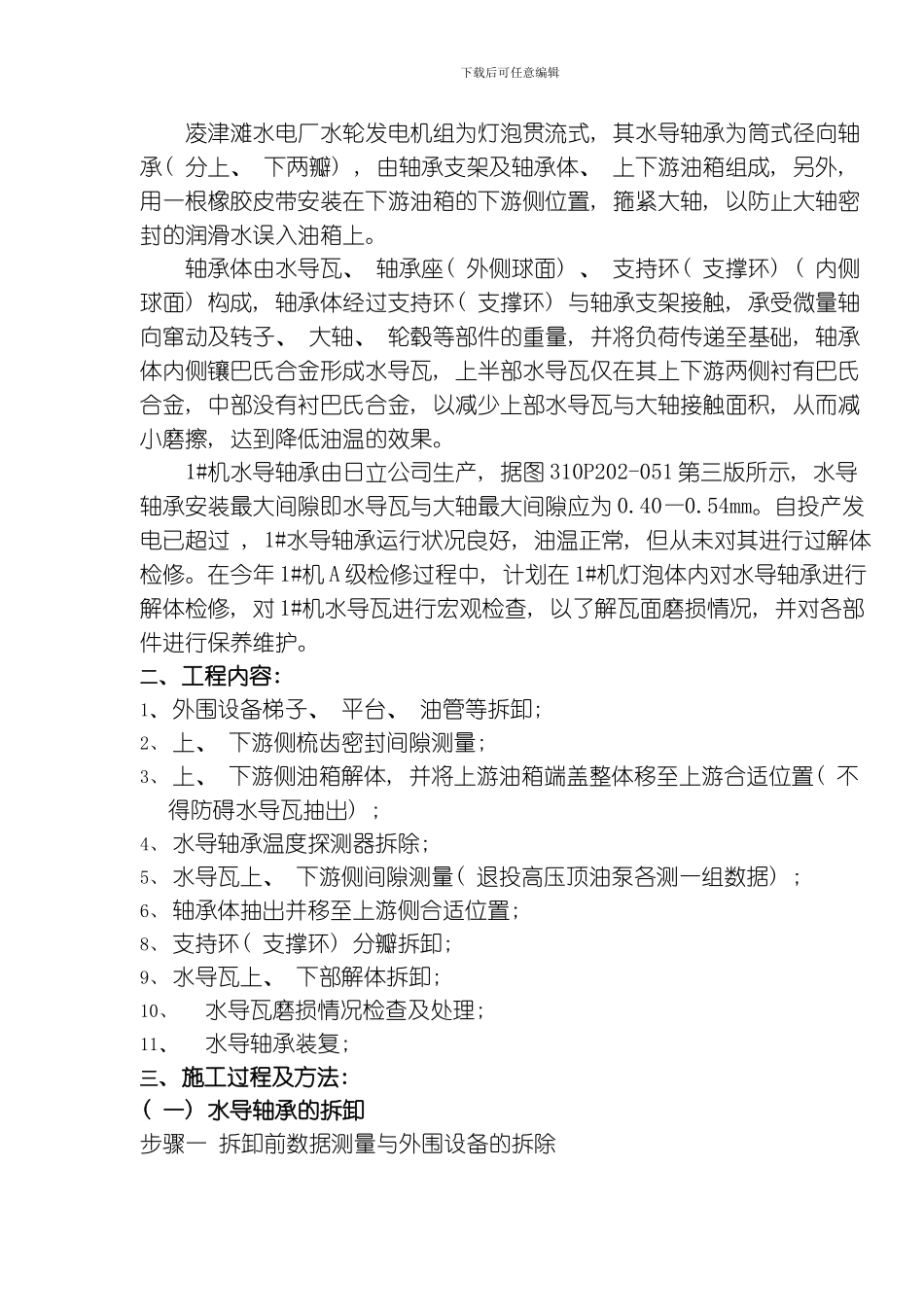

下载后可任意编辑凌津滩水电厂1#机水导轴承检修施工方案编制: 校核: 审核: 审批: 编制单位: 湖南五凌电力工程有限公司日期: 12 月 23 日电厂( 业主) 审批: 凌津滩水电厂 1#机水导轴承检修施工方案一、 工程概况: 下载后可任意编辑凌津滩水电厂水轮发电机组为灯泡贯流式, 其水导轴承为筒式径向轴承( 分上、 下两瓣) , 由轴承支架及轴承体、 上下游油箱组成, 另外, 用一根橡胶皮带安装在下游油箱的下游侧位置, 箍紧大轴, 以防止大轴密封的润滑水误入油箱上。轴承体由水导瓦、 轴承座( 外侧球面) 、 支持环( 支撑环) ( 内侧球面) 构成, 轴承体经过支持环( 支撑环) 与轴承支架接触, 承受微量轴向窜动及转子、 大轴、 轮毂等部件的重量, 并将负荷传递至基础, 轴承体内侧镶巴氏合金形成水导瓦, 上半部水导瓦仅在其上下游两侧衬有巴氏合金, 中部没有衬巴氏合金, 以减少上部水导瓦与大轴接触面积, 从而减小磨擦, 达到降低油温的效果。1#机水导轴承由日立公司生产, 据图 310P202-051 第三版所示, 水导轴承安装最大间隙即水导瓦与大轴最大间隙应为 0.40—0.54mm。自投产发电已超过 , 1#水导轴承运行状况良好, 油温正常, 但从未对其进行过解体检修。在今年 1#机 A 级检修过程中, 计划在 1#机灯泡体内对水导轴承进行解体检修, 对 1#机水导瓦进行宏观检查, 以了解瓦面磨损情况, 并对各部件进行保养维护。二、 工程内容: 1、 外围设备梯子、 平台、 油管等拆卸; 2、 上、 下游侧梳齿密封间隙测量; 3、 上、 下游侧油箱解体, 并将上游油箱端盖整体移至上游合适位置( 不得防碍水导瓦抽出) ; 4、 水导轴承温度探测器拆除; 5、 水导瓦上、 下游侧间隙测量( 退投高压顶油泵各测一组数据) ; 6、 轴承体抽出并移至上游侧合适位置; 8、 支持环( 支撑环) 分瓣拆卸; 9、 水导瓦上、 下部解体拆卸; 10、水导瓦磨损情况检查及处理; 11、水导轴承装复; 三、 施工过程及方法: ( 一) 水导轴承的拆卸步骤一 拆卸前数据测量与外围设备的拆除下载后可任意编辑1、 拆卸前, 标注各部件相对位置记号; 2、 拆除大轴保护罩; 3、 测量上、 下游油箱梳齿密封间隙, 并做好记录( 记录表格附后) ; 4、 拆卸上游油箱端盖; 5、 分瓣拆卸上、 下游油箱, 上游侧油箱上下各留一块暂不拆卸; 6、 水导瓦上、 下游侧间隙测量( 退投高压顶油泵各测一组数据) , 并作好记...
