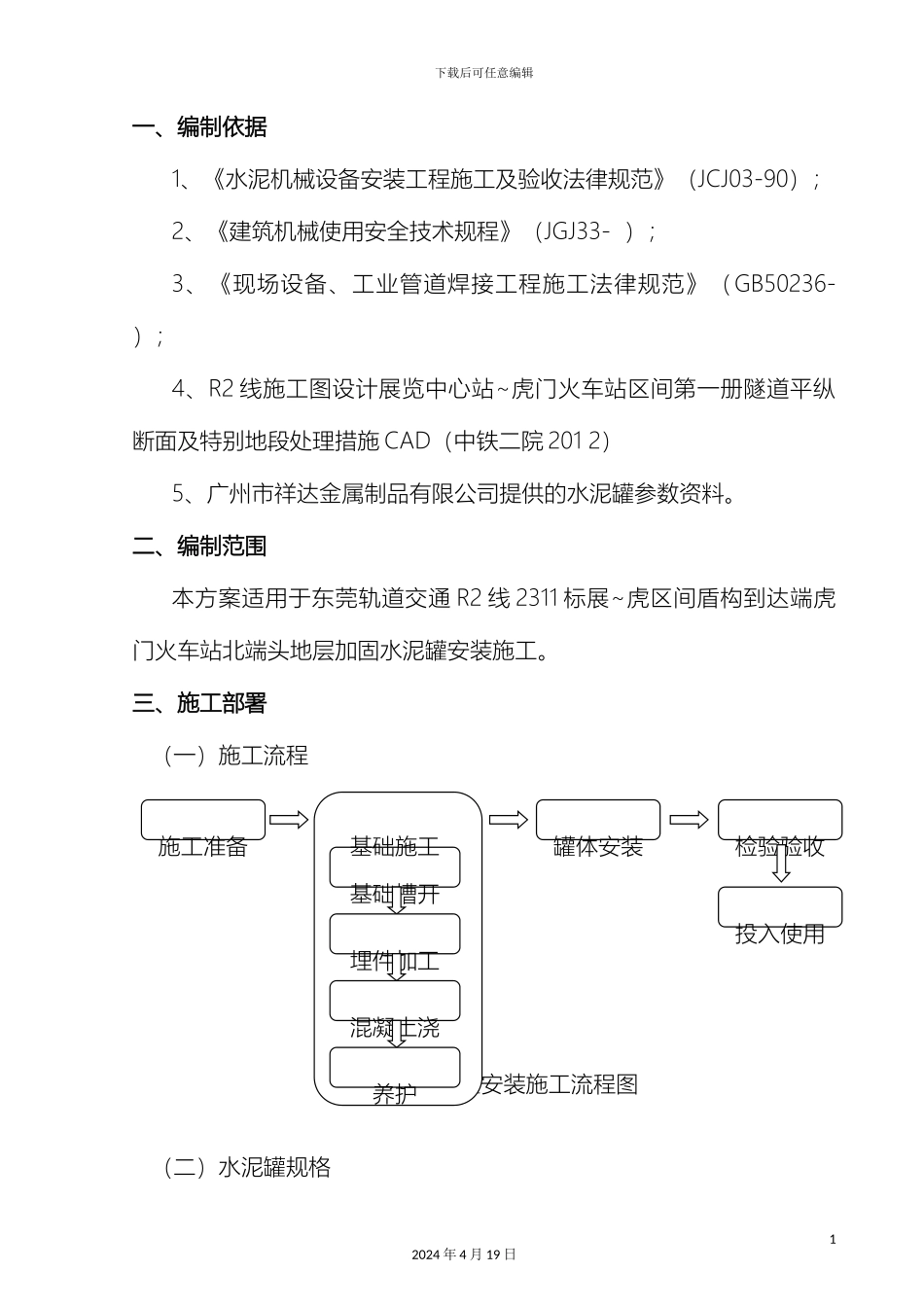

下载后可任意编辑水泥罐安装方案12024 年 4 月 19 日水泥罐安装方案中国建筑一局（集团）有限公司东莞轨道交通 R2 线 2311 标项目经理部下载后可任意编辑一、编制依据1、《水泥机械设备安装工程施工及验收法律规范》（JCJ03-90）；2、《建筑机械使用安全技术规程》（JGJ33- ）；3、《现场设备、工业管道焊接工程施工法律规范》（GB50236- ）；4、R2 线施工图设计展览中心站~虎门火车站区间第一册隧道平纵断面及特别地段处理措施 CAD（中铁二院 201 2）5、广州市祥达金属制品有限公司提供的水泥罐参数资料。二、编制范围本方案适用于东莞轨道交通 R2 线 2311 标展~虎区间盾构到达端虎门火车站北端头地层加固水泥罐安装施工。三、施工部署（一）施工流程图 3-1 水泥罐安装施工流程图（二）水泥罐规格12024 年 4 月 19 日施工准备基础槽开挖埋件加工混凝土浇筑养护基础施工罐体安装检验验收投入使用下载后可任意编辑根据本工程结构狭长、工点多的特点，采纳 30 吨水泥罐，水泥罐形式见下图。水泥罐基础采纳 C30 混凝土，基础中央安装 14mm 厚预埋钢板，基础大样图详见下图。22024 年 4 月 19 日下载后可任意编辑四、基础承载力及抗风验算1、地基基础现场情况地质报告标明反映持力层地基承载力为 120Kpa，无回填土。2、水泥罐基础尺寸根据罐体确定为 4 个 1000*1000*1000 钢筋混凝土基础，根据此尺寸检验承载力。（1）竖向荷载计算作用在基础顶面的荷载有竖向力、水平剪力、弯矩，统一根据中心受压基础检算。荷载计算：Fk=G 罐+G 水泥 =2t+30t=32t=320KNG 罐—罐体重量，G 水泥—罐储存水泥重量32024 年 4 月 19 日下载后可任意编辑最大应力：320/4=80KpaGK =基础自重=4*2.5=10t=100KN最大应力：100KN/4=25Kpa应力合计 80Kpa+25Kpa=105Kpa此基础根据中心受压基础检算，地基承载力不考虑修正fa=120+25=145Kpa计算结果 fK=105Kpa≤fa=145Kpa 承载力满足要求（2）抗台风计算本地台风多，罐体必须考虑风力的影响，罐体纵、横向受风力影响很大，罐体高 7.28m，直径 2.7m，按东莞地区基本风压，10 级风风压为 0.6KN/m2。 抗倾覆系数取 1.5。罐体风力 W 风=7.28*2.7*0.6=11.8KN罐体弯矩 M=11.8KN*（1.89+2.7）=54.2KN.M搅拌站基础受静止荷载，无冲击荷载影响，只考虑风力产生的滑移影响，基础采纳 1m*1m 形式，深度 1m，C30 混凝土基础浇筑。水泥罐空罐自重 2t，则基础及水泥罐总重为...
