水流田大桥箱梁安装施工方案模板

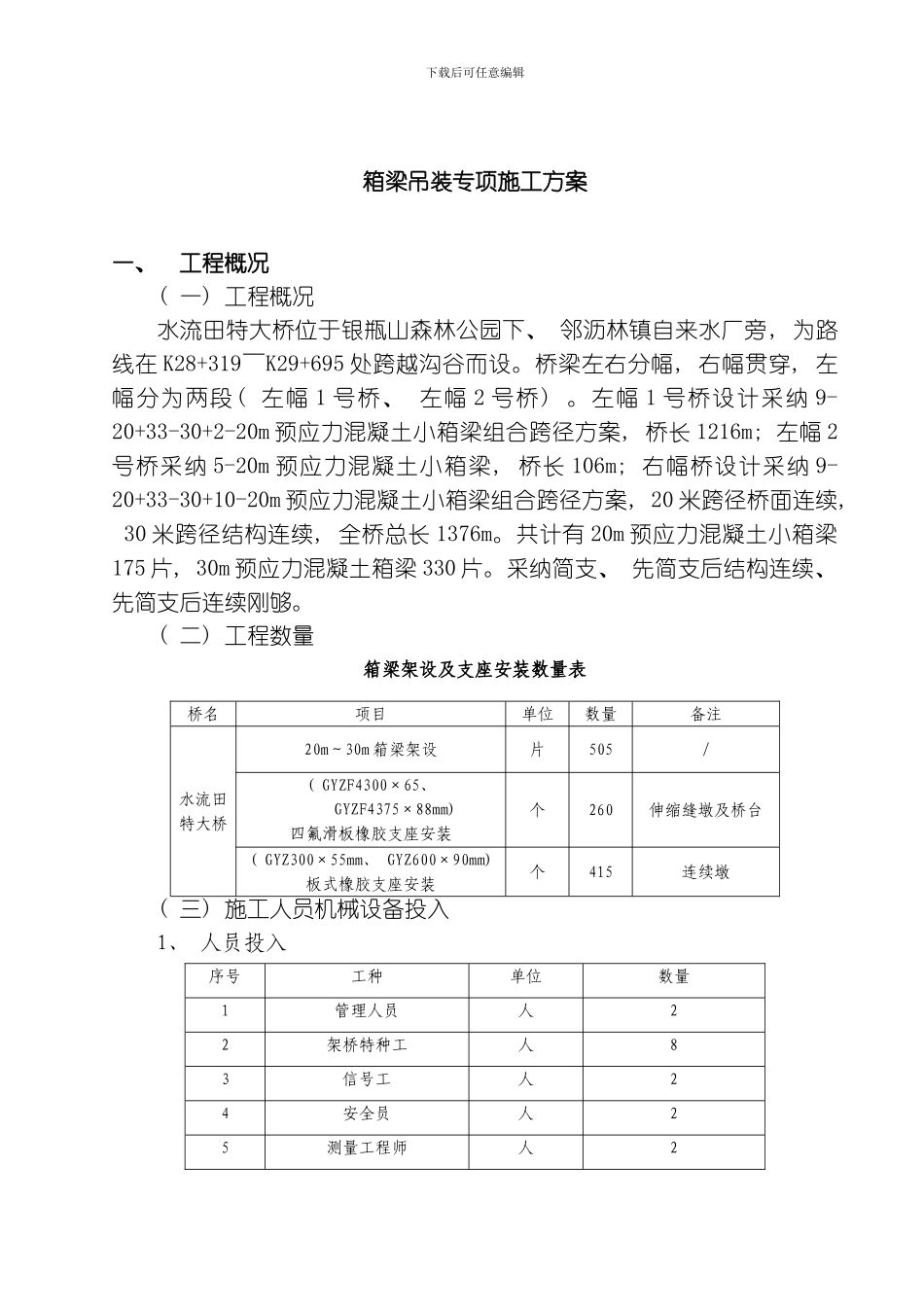

粤湘高速公路博罗至深圳段第四合同段水流田特大桥箱梁吊装专项施工方案编制: 审核: 审批: 中国中铁股份有限公司博深高速公路第四合同段项目部二○一一年三月十六日目录一、 工程概况.............................................- 2 -二、 施工规划..............................................- 3 -三、 支座的安装............................................- 4 -四、 施工工艺..............................................- 7 -五、 架桥机的构造与安装....................................- 8 -下载后可任意编辑六、 箱梁吊装.............................................- 11 -七、 安全保证措施.........................................- 13 -八、 质量保证措施.........................................- 16 -下载后可任意编辑箱梁吊装专项施工方案一、 工程概况( 一) 工程概况水流田特大桥位于银瓶山森林公园下、 邻沥林镇自来水厂旁, 为路线在 K28+319～K29+695 处跨越沟谷而设。桥梁左右分幅, 右幅贯穿, 左幅分为两段( 左幅 1 号桥、 左幅 2 号桥) 。左幅 1 号桥设计采纳 9-20+33-30+2-20m 预应力混凝土小箱梁组合跨径方案, 桥长 1216m; 左幅 2号桥采纳 5-20m 预应力混凝土小箱梁, 桥长 106m; 右幅桥设计采纳 9-20+33-30+10-20m 预应力混凝土小箱梁组合跨径方案, 20 米跨径桥面连续, 30 米跨径结构连续, 全桥总长 1376m。共计有 20m 预应力混凝土小箱梁175 片, 30m 预应力混凝土箱梁 330 片。采纳简支、 先简支后结构连续、 先简支后连续刚够。( 二) 工程数量箱梁架设及支座安装数量表桥名项目单位数量备注水流田特大桥20m～30m 箱梁架设片505/( GYZF4300×65、 GYZF4375×88mm) 四氟滑板橡胶支座安装个260伸缩缝墩及桥台( GYZ300×55mm、 GYZ600×90mm) 板式橡胶支座安装个415连续墩( 三) 施工人员机械设备投入1、 人员投入序号工种单位数量1管理人员人22架桥特种工人83信号工人24安全员人25测量工程师人2下载后可任意编辑6普工人6合计人222、 主要机械设备投入序号机械名称规格、 型号单位数量1SDLB 双导梁架桥机SDLB120T/40mA台12运梁车/台13龙门吊MG75t/21m–8m台24龙门吊10T台15汽车吊QY25台16沟通电焊机BX1-500台67YCW250 千斤顶YCW250台4二、 施工规划水流田特大桥预制场受场地限制, 把 52#台左幅作为架桥机拼装...
