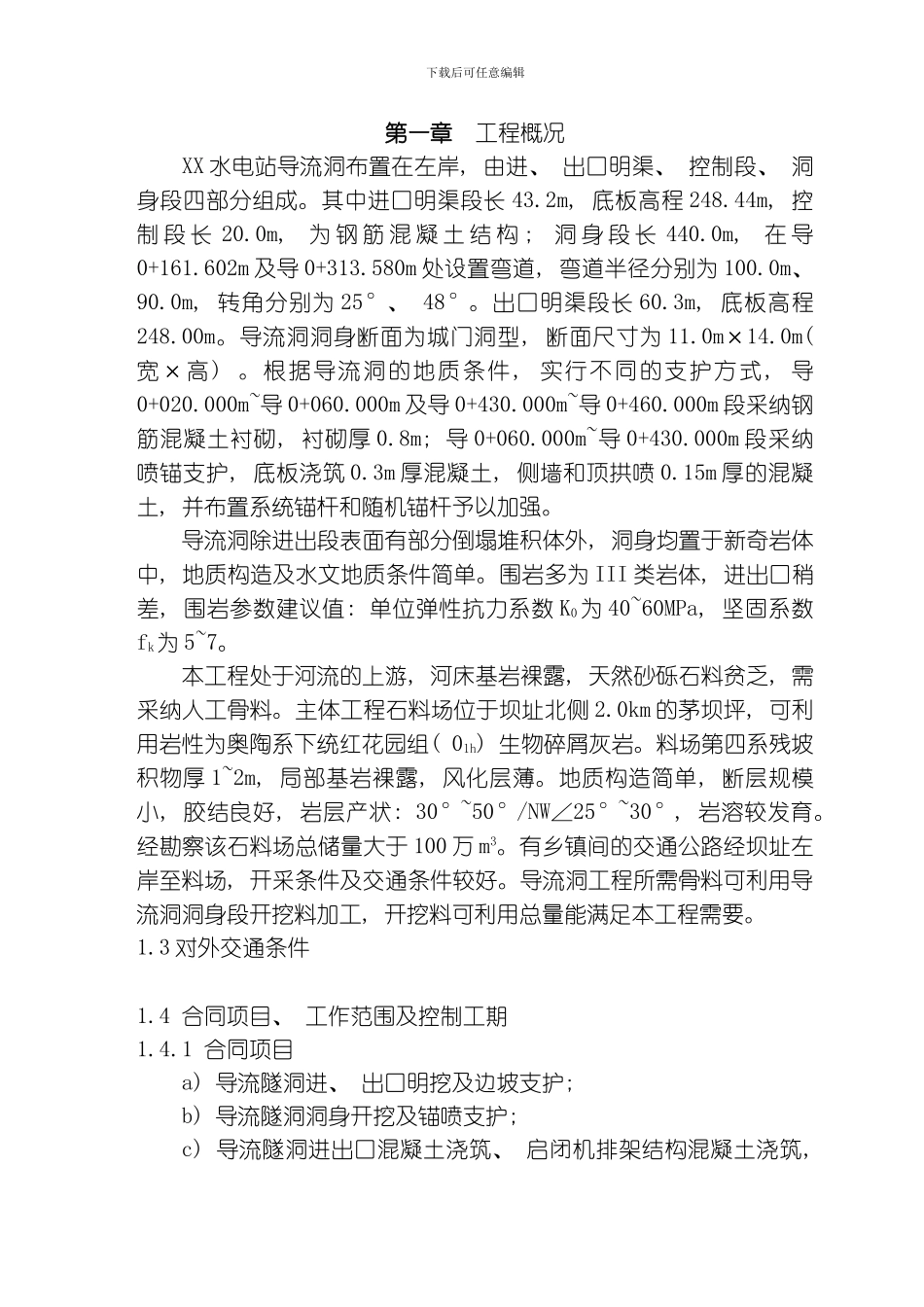

下载后可任意编辑第一章 工程概况XX 水电站导流洞布置在左岸, 由进、 出口明渠、 控制段、 洞身段四部分组成。其中进口明渠段长 43.2m, 底板高程 248.44m, 控制 段 长 20.0m, 为 钢 筋 混 凝 土 结 构 ; 洞 身 段 长 440.0m, 在 导0+161.602m 及导 0+313.580m 处设置弯道, 弯道半径分别为 100.0m、 90.0m, 转角分别为 25°、 48°。出口明渠段长 60.3m, 底板高程248.00m。导流洞洞身断面为城门洞型, 断面尺寸为 11.0m×14.0m( 宽×高) 。根据导流洞的地质条件, 实行不同的支护方式, 导0+020.000m~导 0+060.000m 及导 0+430.000m~导 0+460.000m 段采纳钢筋混凝土衬砌, 衬砌厚 0.8m; 导 0+060.000m~导 0+430.000m 段采纳喷锚支护, 底板浇筑 0.3m 厚混凝土, 侧墙和顶拱喷 0.15m 厚的混凝土, 并布置系统锚杆和随机锚杆予以加强。导流洞除进出段表面有部分倒塌堆积体外, 洞身均置于新奇岩体中, 地质构造及水文地质条件简单。围岩多为 III 类岩体, 进出口稍差, 围岩参数建议值: 单位弹性抗力系数 K0为 40~60MPa, 坚固系数fk为 5~7。本工程处于河流的上游, 河床基岩裸露, 天然砂砾石料贫乏, 需采纳人工骨料。主体工程石料场位于坝址北侧 2.0km 的茅坝坪, 可利用岩性为奥陶系下统红花园组( 01h) 生物碎屑灰岩。料场第四系残坡积物厚 1~2m, 局部基岩裸露, 风化层薄。地质构造简单, 断层规模小, 胶结良好, 岩层产状: 30°~50°/NW∠25°~30°, 岩溶较发育。经勘察该石料场总储量大于 100 万 m3。有乡镇间的交通公路经坝址左岸至料场, 开采条件及交通条件较好。导流洞工程所需骨料可利用导流洞洞身段开挖料加工, 开挖料可利用总量能满足本工程需要。1.3 对外交通条件1.4 合同项目、 工作范围及控制工期1.4.1 合同项目a) 导流隧洞进、 出口明挖及边坡支护; b) 导流隧洞洞身开挖及锚喷支护; c) 导流隧洞进出口混凝土浇筑、 启闭机排架结构混凝土浇筑, 下载后可任意编辑闸门槽预埋件安装及二期混凝土回填; d) 导流隧洞洞身混凝土衬砌; e) 导流隧洞固结灌浆、 回填灌浆及排水孔施工; f) 施工期必要的水流控制(含进、 出口围堰)、 安全监测及保护和环境保护措施; g) 变压器低压侧线路至本标施工供电设施的施工及维护管理; h) 供水设施的施工及维护管理; i) 场内施工道路的施工及维护管理; j) 弃渣场起坡点的坡脚防护设施; k) 为...
