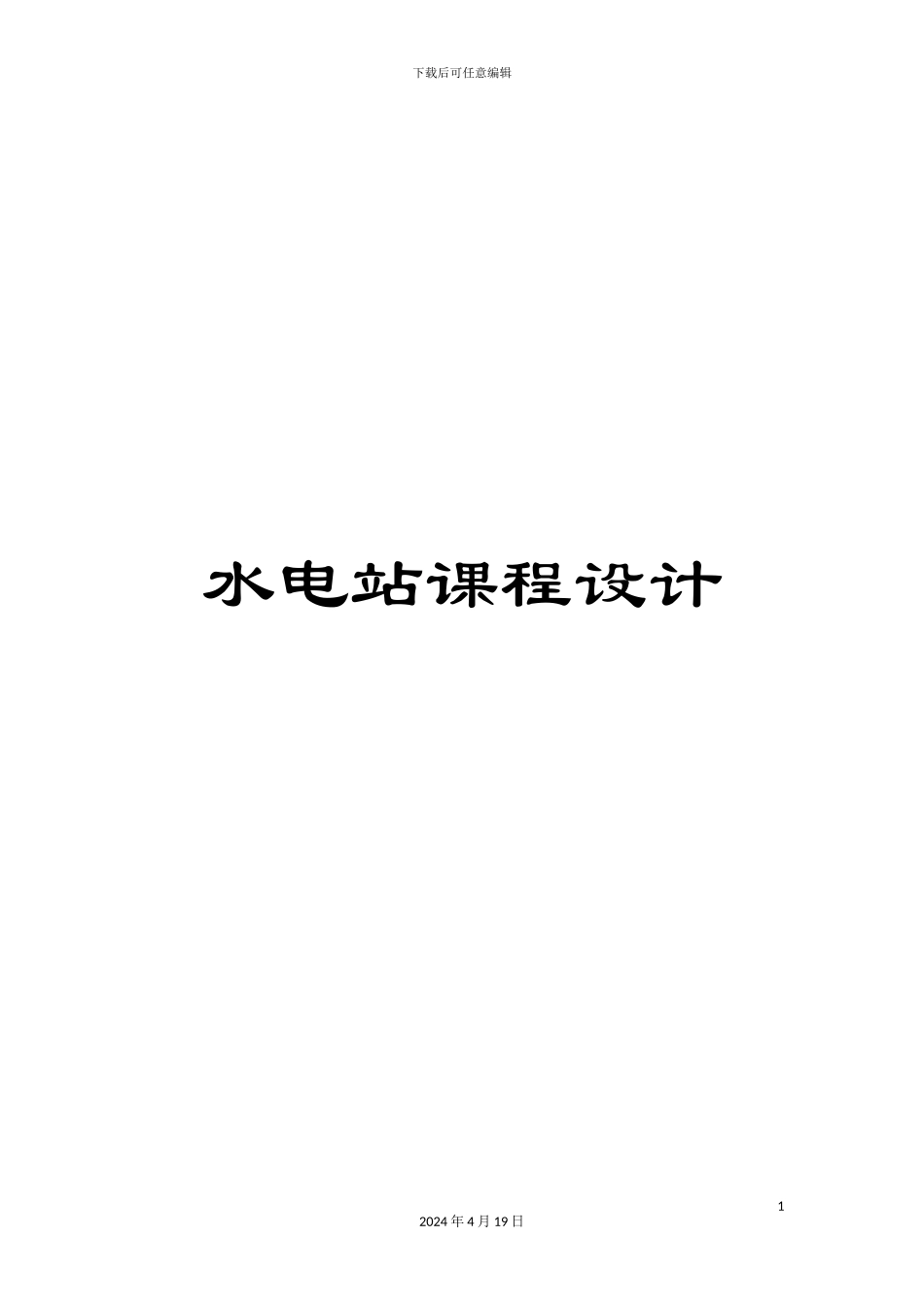

水电站课程设计样本

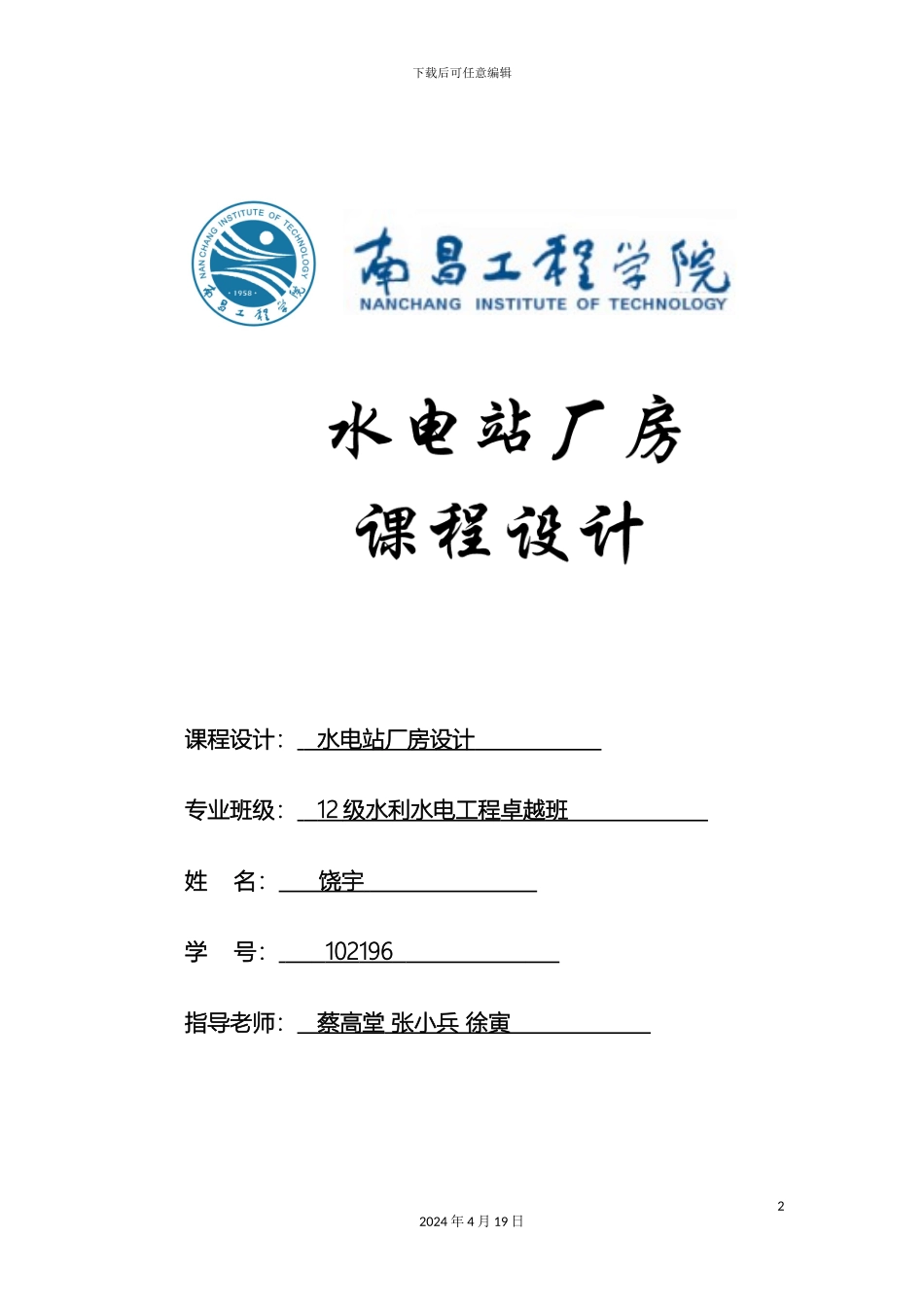

下载后可任意编辑水电站课程设计12024 年 4 月 19 日下载后可任意编辑课程设计： 水电站厂房设计 专业班级： 12 级水利水电工程 卓越 班 姓 名： 饶宇 学 号： 102 196 指导老师： 蔡高堂 张小兵 徐寅 22024 年 4 月 19 日下载后可任意编辑南昌工程学院水利与生态工程学院印制 —— 第一学期 南 昌 工 程 学 院课程设计（论文）任务书I、课程设计(论文)题目：某水电站厂房课程设计II、课程设计(论文)使用的原始资料(数据)及设计技术要求：一、设计原始资料（一）工程概况图 1 为某水电站的厂房布置图，它是一座以发电为主兼有防洪、灌溉、过木、供水等综合效益的县办骨干电站。采纳钢筋混凝土堆石坝，最大坝高 74m，坝址以上控制流域面积 564k㎡，占全流域面积的 75.3%，多年平均流量为水库总库容为，属多年调节。32024 年 4 月 19 日下载后可任意编辑图 1厂 房 为 坝 后 式 ， 安 装 3 台 8000KW 机 组 ， 总 装 机 容 量，保证出力 5500KW，多年平均发电量，年利用小时 3025h，在系统中（地方电网）担任调峰、调相任务，并可对下游梯级进行调节，经济效益显著。在枢纽布置上，为避开厂房、溢洪道、筏道的相互干扰，将岸坡式溢洪道布置在坝左岸的一鼻形山脊上，用钢筋混凝土挡土墙与堆石坝衔接，出口消能采纳挑流形式。过木干筏道布置在坝42024 年 4 月 19 日下载后可任意编辑左岸的山坡上。隧洞布置在坝右岸的山体中，具有导流、发电引水和放空等多种功能，即施工期用隧洞导流，并在导流洞口上的山岩中另开一洞口，与隧洞相连成为“龙抬头”形式，采纳塔式进水口作为发电引水和放空隧洞的首部，水库蓄水时将导流洞口封赌。隧洞直径为 5.2m。隧洞出口设有放空水库用的闸门。在放空闸门上游另凿发电引水岔洞，洞径 4.6m，然后以三根的钢支管与机组相连。本工程规模属大（2）型，枢纽为二等工程，电站厂房按 3级建筑物设计。 （二）水电站厂房主要设备1、水轮机和发电机电站最大水头，加权平均水头，最小水头。按水头范围及装机容量，套用 3 台现有机组。水轮52024 年 4 月 19 日下载后可任意编辑机型号为，单机额定出力为，该机组适用，，额定流量/s，和电站水头范围 比 较 匹 配 。 发 电 机 型 号 为， 单 机 额 定 出 力（悬式），采纳密封式通风，可控硅励磁。水轮机导叶为 0.35m。水轮机带轴长 3.74m，发电机转子带轴长 4.785m.。...
