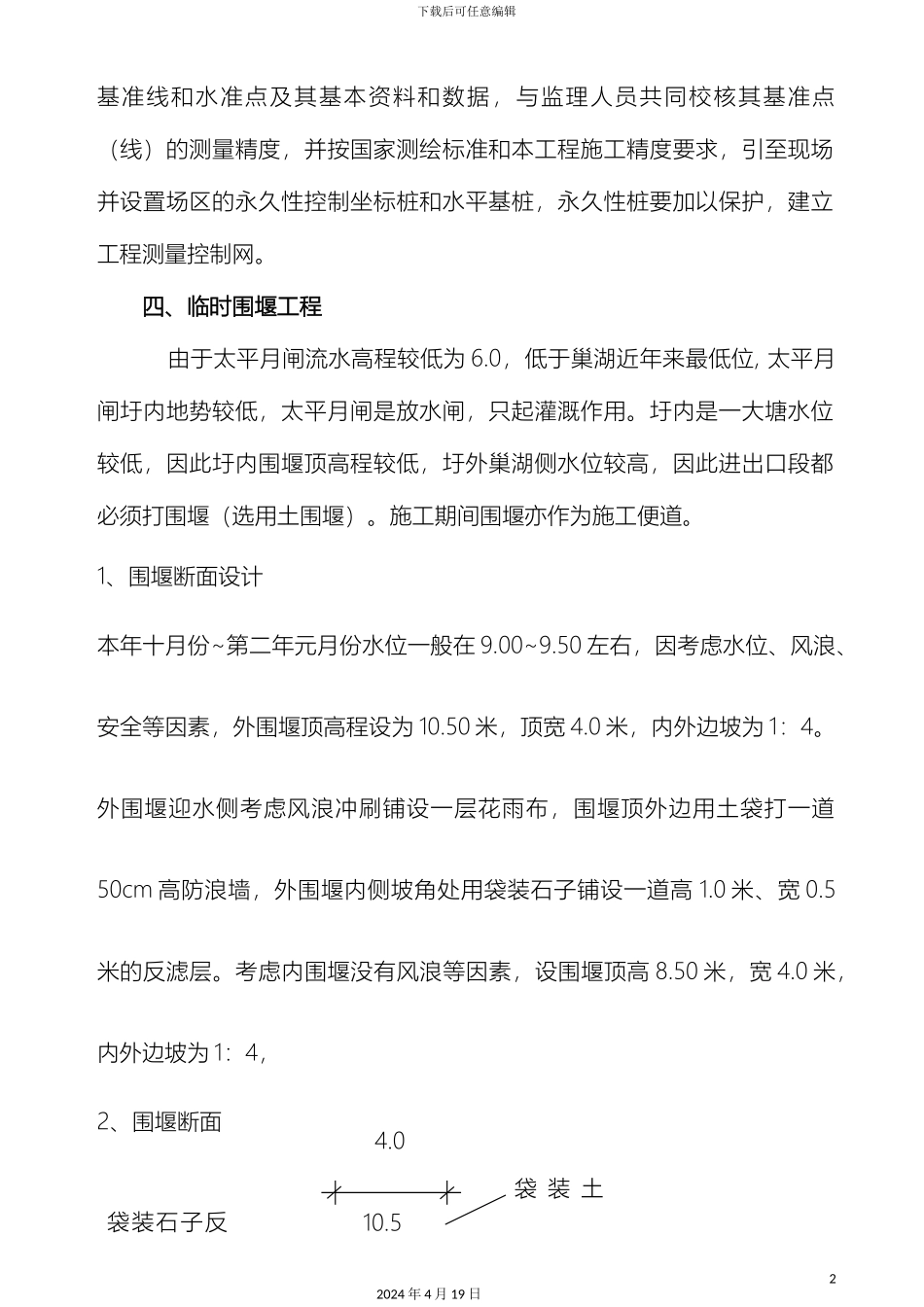

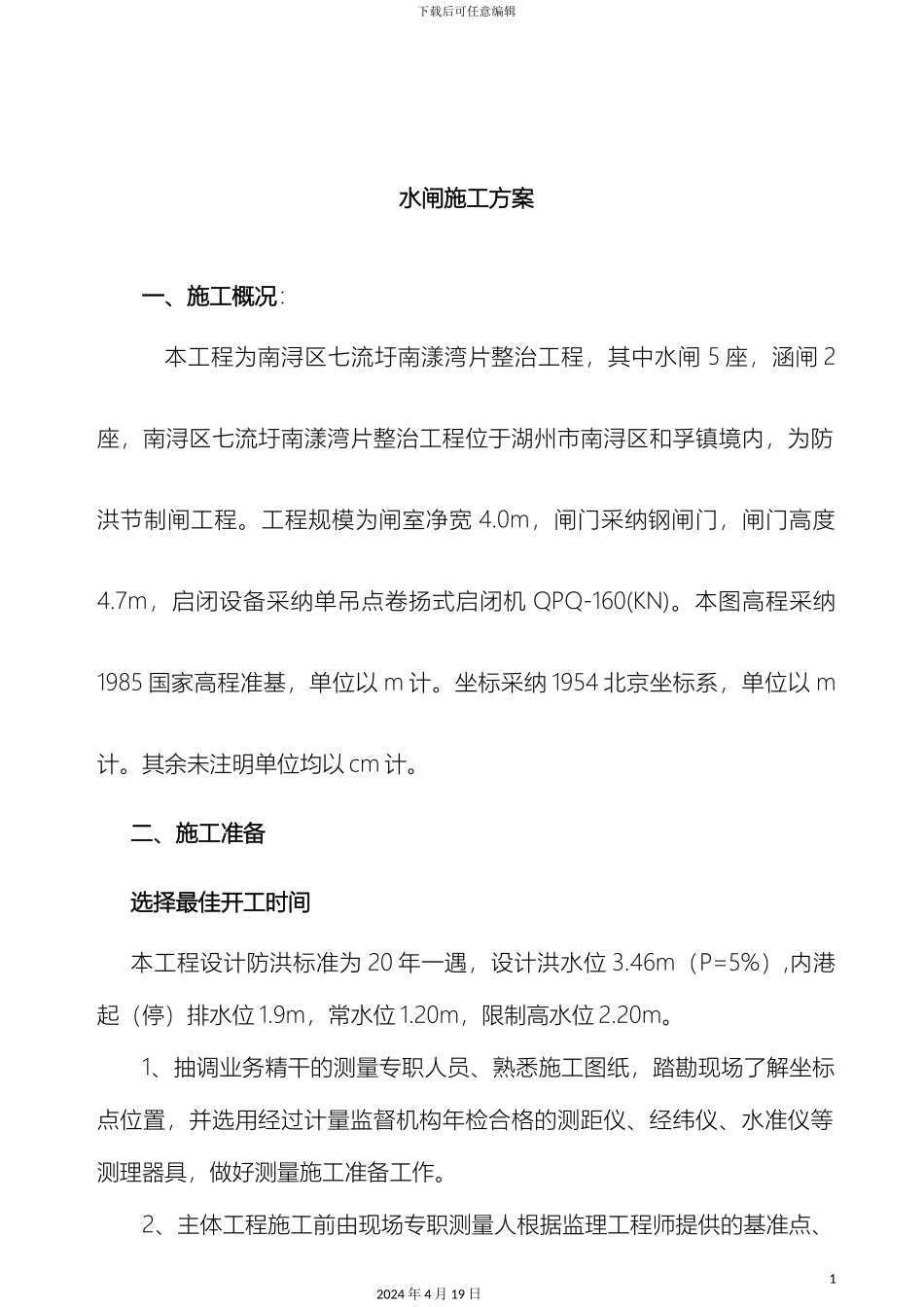

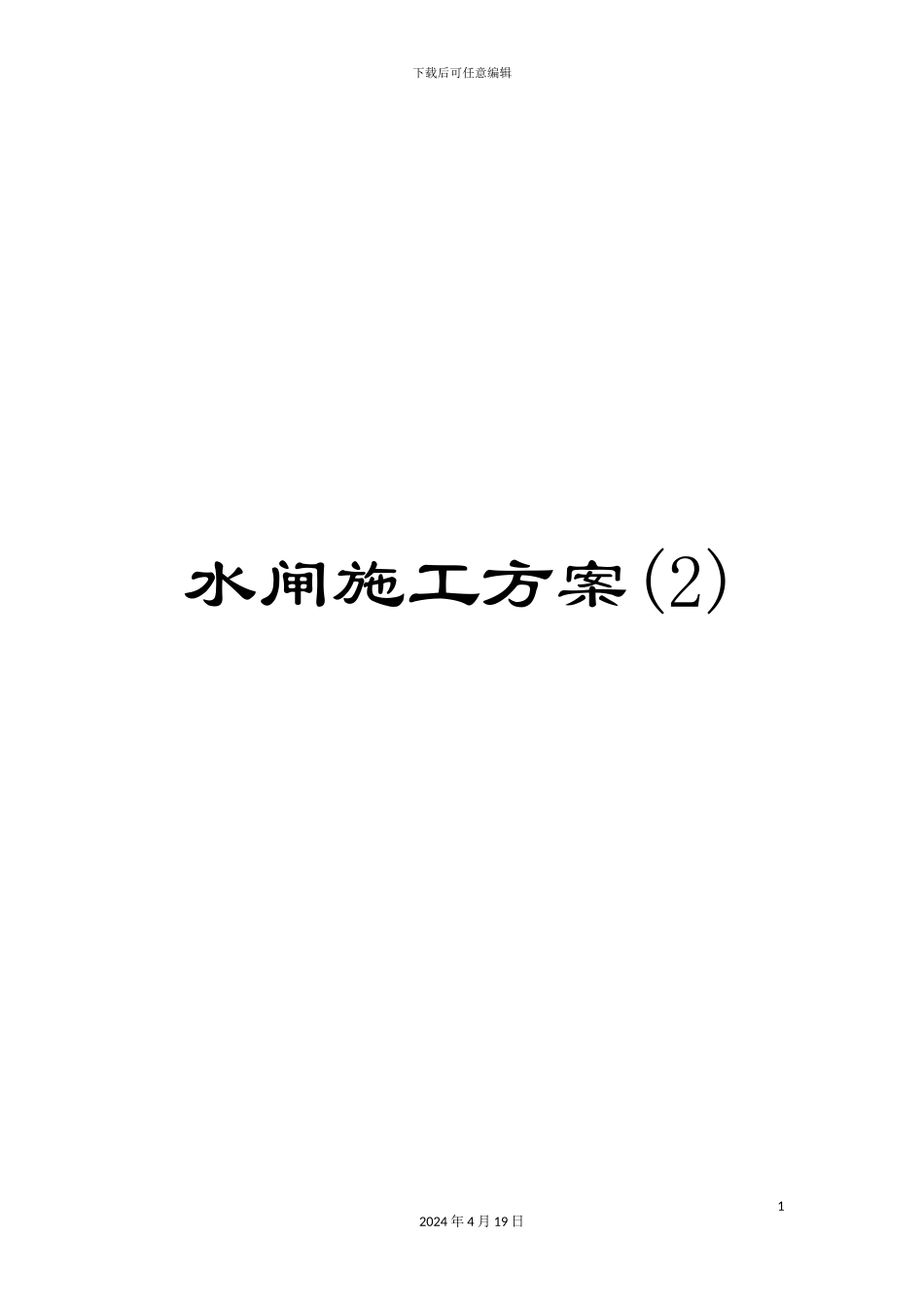

下载后可任意编辑水闸施工方案(2)12024 年 4 月 19 日下载后可任意编辑水闸施工方案一、施工概况：本工程为南浔区七流圩南漾湾片整治工程，其中水闸 5 座，涵闸 2座，南浔区七流圩南漾湾片整治工程位于湖州市南浔区和孚镇境内，为防洪节制闸工程。工程规模为闸室净宽 4.0m，闸门采纳钢闸门，闸门高度4.7m，启闭设备采纳单吊点卷扬式启闭机 QPQ-160(KN)。本图高程采纳1985 国家高程准基，单位以 m 计。坐标采纳 1954 北京坐标系，单位以 m计。其余未注明单位均以 cm 计。二、施工准备选择最佳开工时间本工程设计防洪标准为 20 年一遇，设计洪水位 3.46m（P=5%）,内港起（停）排水位 1.9m，常水位 1.20m，限制高水位 2.20m。1、抽调业务精干的测量专职人员、熟悉施工图纸，踏勘现场了解坐标点位置，并选用经过计量监督机构年检合格的测距仪、经纬仪、水准仪等测理器具，做好测量施工准备工作。2、主体工程施工前由现场专职测量人根据监理工程师提供的基准点、12024 年 4 月 19 日下载后可任意编辑基准线和水准点及其基本资料和数据，与监理人员共同校核其基准点（线）的测量精度，并按国家测绘标准和本工程施工精度要求，引至现场并设置场区的永久性控制坐标桩和水平基桩，永久性桩要加以保护，建立工程测量控制网。四、临时围堰工程 由于太平月闸流水高程较低为 6.0，低于巢湖近年来最低位, 太平月闸圩内地势较低，太平月闸是放水闸，只起灌溉作用。圩内是一大塘水位较低，因此圩内围堰顶高程较低，圩外巢湖侧水位较高，因此进出口段都必须打围堰（选用土围堰）。施工期间围堰亦作为施工便道。1、围堰断面设计本年十月份~第二年元月份水位一般在 9.00~9.50 左右，因考虑水位、风浪、安全等因素，外围堰顶高程设为 10.50 米，顶宽 4.0 米，内外边坡为 1：4。外围堰迎水侧考虑风浪冲刷铺设一层花雨布，围堰顶外边用土袋打一道50cm 高防浪墙，外围堰内侧坡角处用袋装石子铺设一道高 1.0 米、宽 0.5米的反滤层。考虑内围堰没有风浪等因素，设围堰顶高 8.50 米，宽 4.0 米，内外边坡为 1：4，2、围堰断面22024 年 4 月 19 日4.0m袋 装 土围堰袋装石子反滤层10.50下载后可任意编辑外围堰断面图内围堰断面图3、围堰填筑进点后，立即组织机械集中填筑围堰，围堰施工期计划 7 个工作日完成。（1）采纳进占法填筑，采纳两台 1m3 挖掘机取土，根据施工现场施工条件及工期安排要求，采纳单侧进占法...
