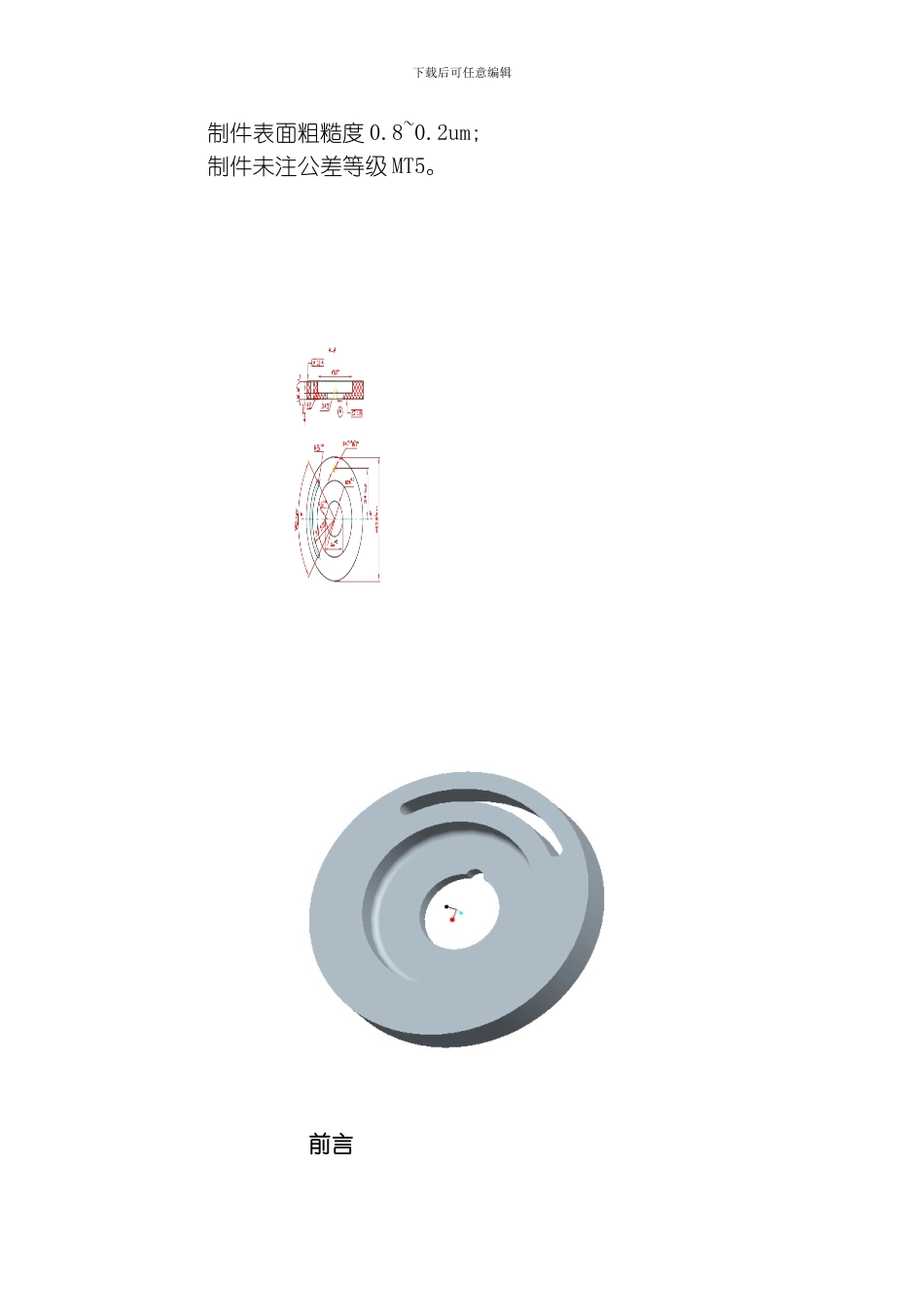

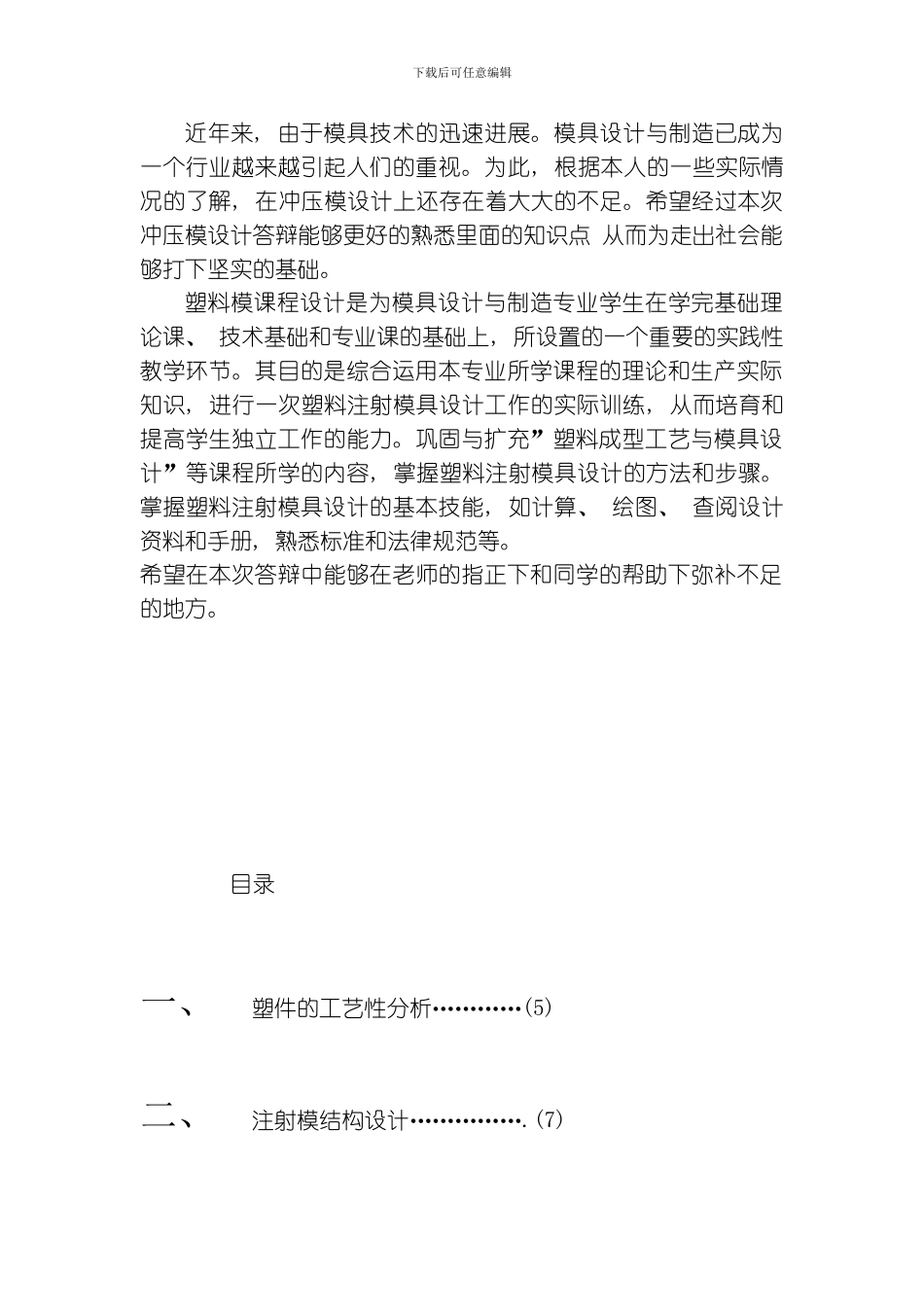

下载后可任意编辑江西工业工程职业技术学院塑料模课程设计说明书班级: 模具 063 姓名: 高军 学号: 14 号 指导老师: 宋黎 谢晖 任务书隔弧板材料: 丙烯腈—丁二烯—苯乙烯共聚物( ABS) ;下载后可任意编辑 制件表面粗糙度 0.8~0.2um; 制件未注公差等级 MT5。前言下载后可任意编辑近年来, 由于模具技术的迅速进展。模具设计与制造已成为一个行业越来越引起人们的重视。为此, 根据本人的一些实际情况的了解, 在冲压模设计上还存在着大大的不足。希望经过本次冲压模设计答辩能够更好的熟悉里面的知识点 从而为走出社会能够打下坚实的基础。塑料模课程设计是为模具设计与制造专业学生在学完基础理论课、 技术基础和专业课的基础上, 所设置的一个重要的实践性教学环节。其目的是综合运用本专业所学课程的理论和生产实际知识, 进行一次塑料注射模具设计工作的实际训练, 从而培育和提高学生独立工作的能力。巩固与扩充”塑料成型工艺与模具设计”等课程所学的内容, 掌握塑料注射模具设计的方法和步骤。掌握塑料注射模具设计的基本技能, 如计算、 绘图、 查阅设计资料和手册, 熟悉标准和法律规范等。希望在本次答辩中能够在老师的指正下和同学的帮助下弥补不足的地方。目录一、塑件的工艺性分析…………(5)二、注射模结构设计…………….(7)下载后可任意编辑三、模具设计的有关计算……….(9)四、模架的设计…………………(10)五、推出机构的设计……………(12)六、注射机有关参数的校核……(13)七、总结…………………………(14)八、参考文献…………………….(14) 序号计算方法与步骤计算结果一、 塑件的工艺性分析( 1) 塑件的原材料分析 塑件的材料采纳 ABS, ABS 是由丙烯腈、 丁二烯、 苯乙烯三种单体共聚而成的。这三种组分的各自特性, 使 ABS 具有良好的综合力学性能。丙烯腈使 ABS 具有良好的耐化学腐蚀、 耐热性及表面硬度, 丁二烯使 ABS 坚韧, 苯乙烯使 ABS 有良好的加工性和染色性能。ABS 价格便宜, 原料易得, 是当前产量最大、 应用范围最广的工程塑料之一。 ABS 无毒、 无味, 呈微黄色, 成型的塑件有较好的光泽、 下载后可任意编辑不透明, 密度为, 收缩率在 0.4%~0.7%, 燃烧性缓慢。ABS 既有极好的抗冲击强度, 又有极好的机械强度和一定的耐磨性、 耐寒性、 耐油性、 耐水性、 化学稳定性和电气性能。水、 无机盐、 碱、 酸类对 ABS 几乎无影响。ABS 表面受冰醋...
