沧黄高速公路箱型通道施工组织设计模板

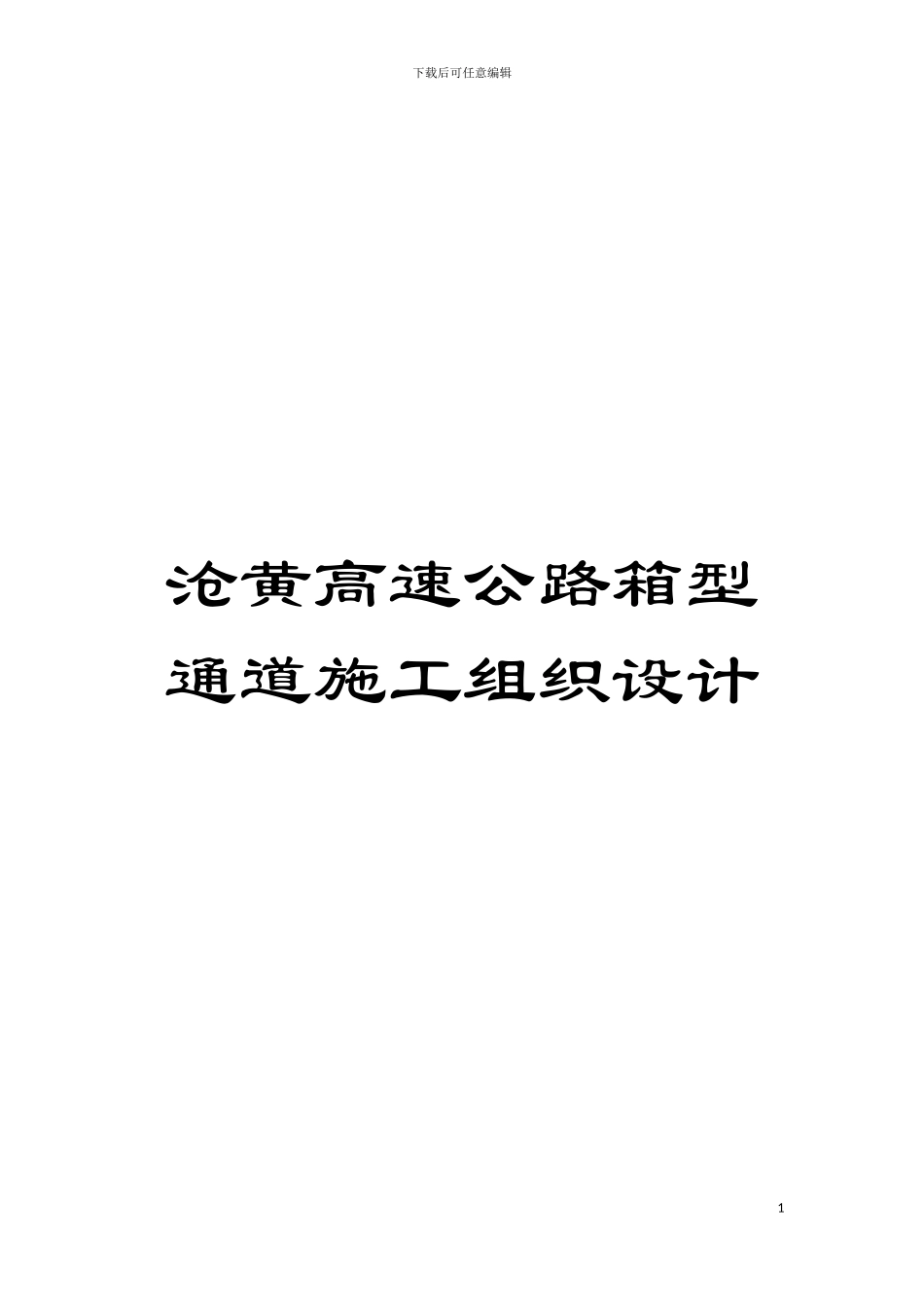

沧黄高速公路箱型通道施工组织设计模板_第1页
1/22

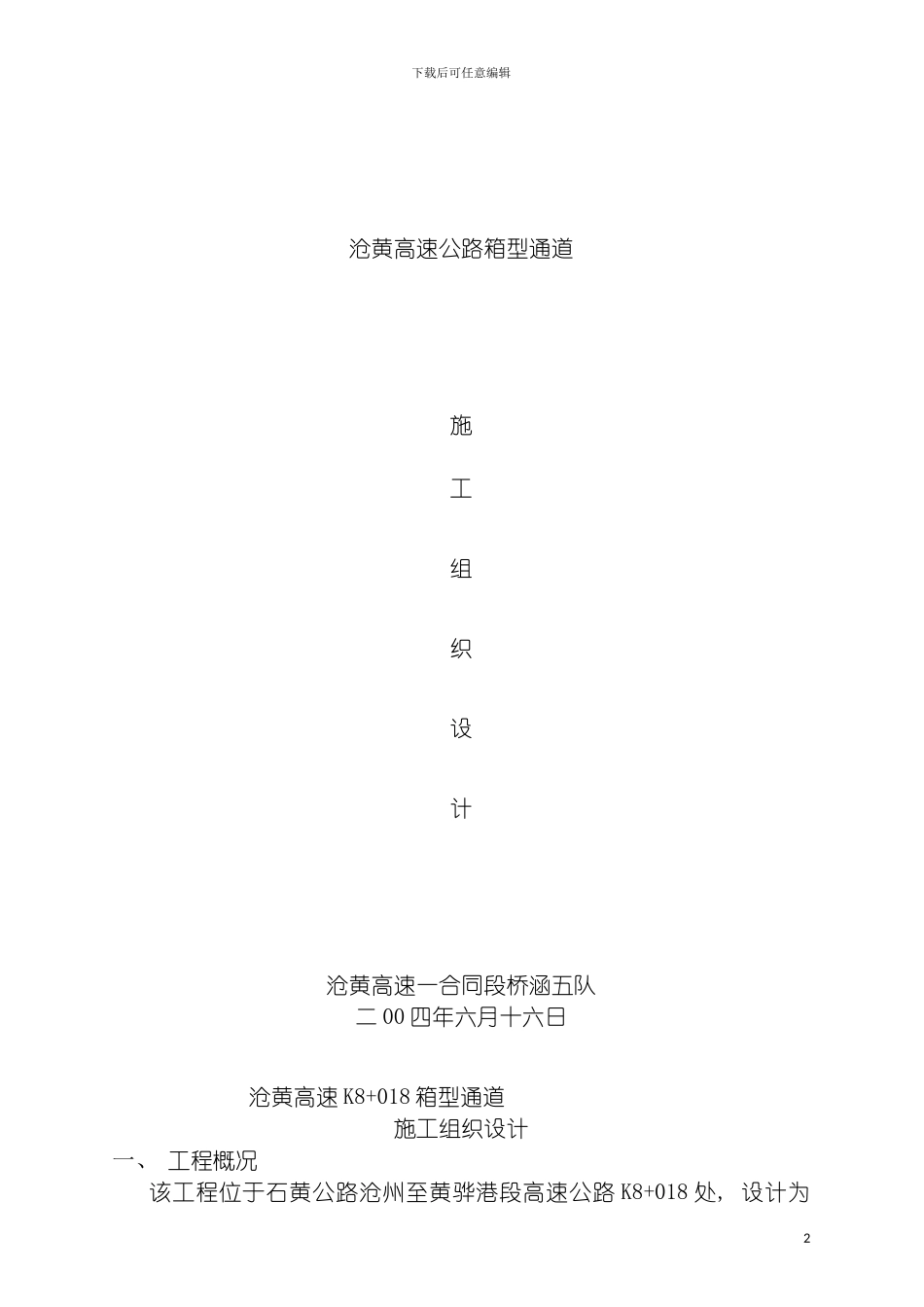

沧黄高速公路箱型通道施工组织设计模板_第2页
2/22

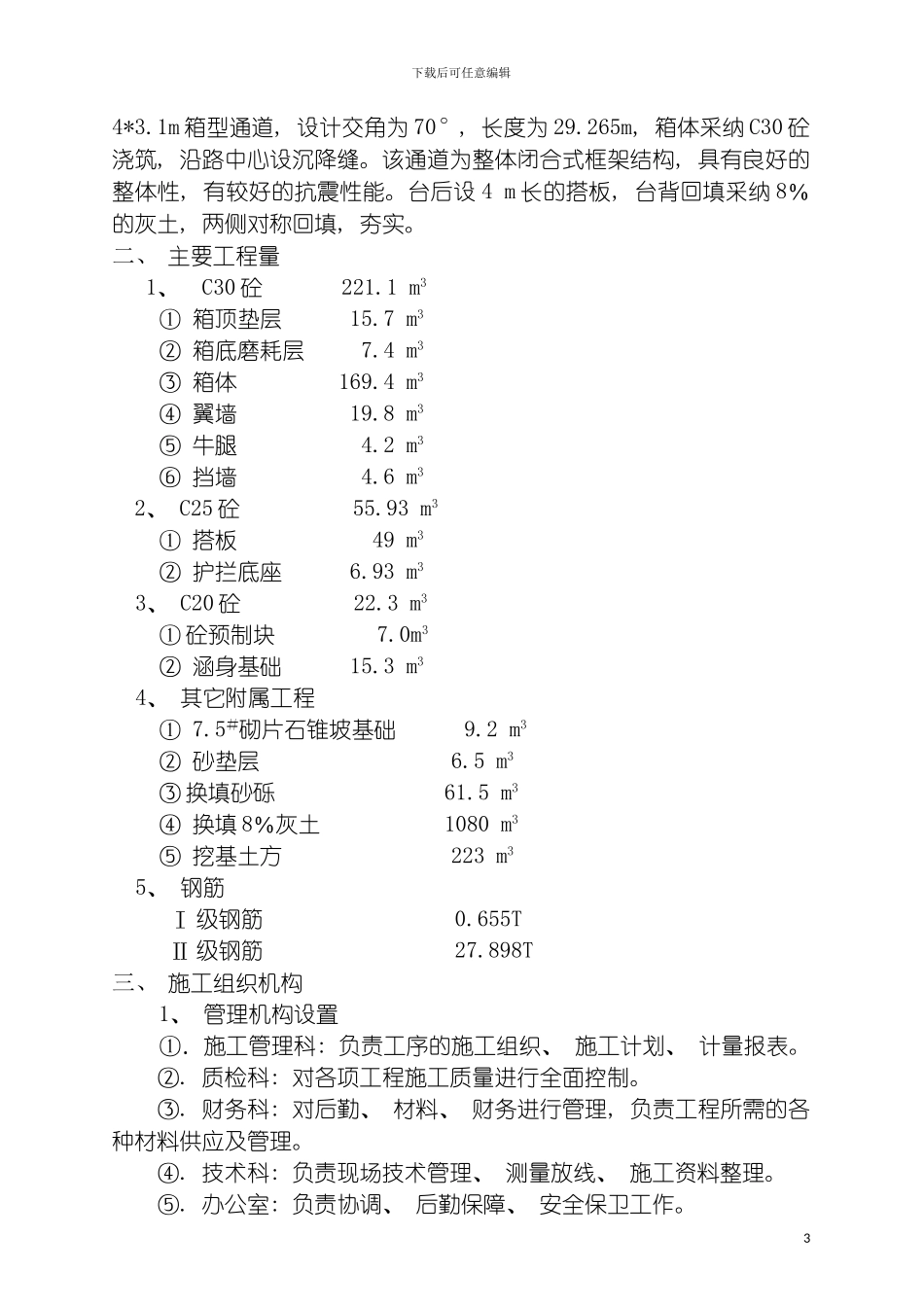

沧黄高速公路箱型通道施工组织设计模板_第3页
3/22
下载后可任意编辑沧黄高速公路箱型通道施工组织设计1下载后可任意编辑沧黄高速公路箱型通道施 工组织设计沧黄高速一合同段桥涵五队二 00 四年六月十六日沧黄高速 K8+018 箱型通道施工组织设计一、 工程概况 该工程位于石黄公路沧州至黄骅港段高速公路 K8+018 处, 设计为2下载后可任意编辑4*3.1m 箱型通道, 设计交角为 70°, 长度为 29.265m, 箱体采纳 C30 砼浇筑, 沿路中心设沉降缝。该通道为整体闭合式框架结构, 具有良好的整体性, 有较好的抗震性能。台后设 4 m 长的搭板, 台背回填采纳 8%的灰土, 两侧对称回填, 夯实。二、 主要工程量 1、 C30 砼 221.1 m3① 箱顶垫层 15.7 m3② 箱底磨耗层 7.4 m3③ 箱体 169.4 m3④ 翼墙 19.8 m3⑤ 牛腿 4.2 m3⑥ 挡墙 4.6 m3 2、 C25 砼 55.93 m3① 搭板 49 m3② 护拦底座 6.93 m33、 C20 砼 22.3 m3① 砼预制块 7.0m3② 涵身基础 15.3 m34、 其它附属工程 ① 7.5#砌片石锥坡基础 9.2 m3② 砂垫层 6.5 m3③ 换填砂砾 61.5 m3④ 换填 8%灰土 1080 m3⑤ 挖基土方 223 m35、 钢筋 Ⅰ 级钢筋 0.655T Ⅱ 级钢筋 27.898T三、 施工组织机构1、 管理机构设置①.施工管理科: 负责工序的施工组织、 施工计划、 计量报表。②. 质检科: 对各项工程施工质量进行全面控制。③. 财务科: 对后勤、 材料、 财务进行管理, 负责工程所需的各种材料供应及管理。 ④. 技术科: 负责现场技术管理、 测量放线、 施工资料整理。 ⑤. 办公室: 负责协调、 后勤保障、 安全保卫工作。3下载后可任意编辑2、 施工队伍安排①. 木工班: 负责本工程的模板安装与拆除。②. 钢筋班: 负责该桥的钢筋加工与绑扎成型。③、 支架班: 负责本工程支架安拆与脚手架的安拆。④. 砼 班: 负责砼的材料拌合、 运输、 浇筑振捣。⑤、 石工班: 负责本工程的砌石工程施工。3、 施工人员计划为确保工程按期、 优质、 高效的完成, 计划按排: 工程师 1 人, 质检员 1 人, 试验员 1 人, 技术员 1 人, 木工 8 人, 钢筋工 6 人, 砼工6 人, 架子工 8 人, 普通工 10 人, 石工 10 人, 计 52 人。四、 施工布置 1、 临时交通: 利用施工便道, 保证材料的及时供应。 2、 临时用水: 工程用水配置水灌车拉水。 3、 临时用电: 工程用电采纳自发电, 配置 50KW 发电机一台。 4、...
