河南春基钢结构施工方案模板

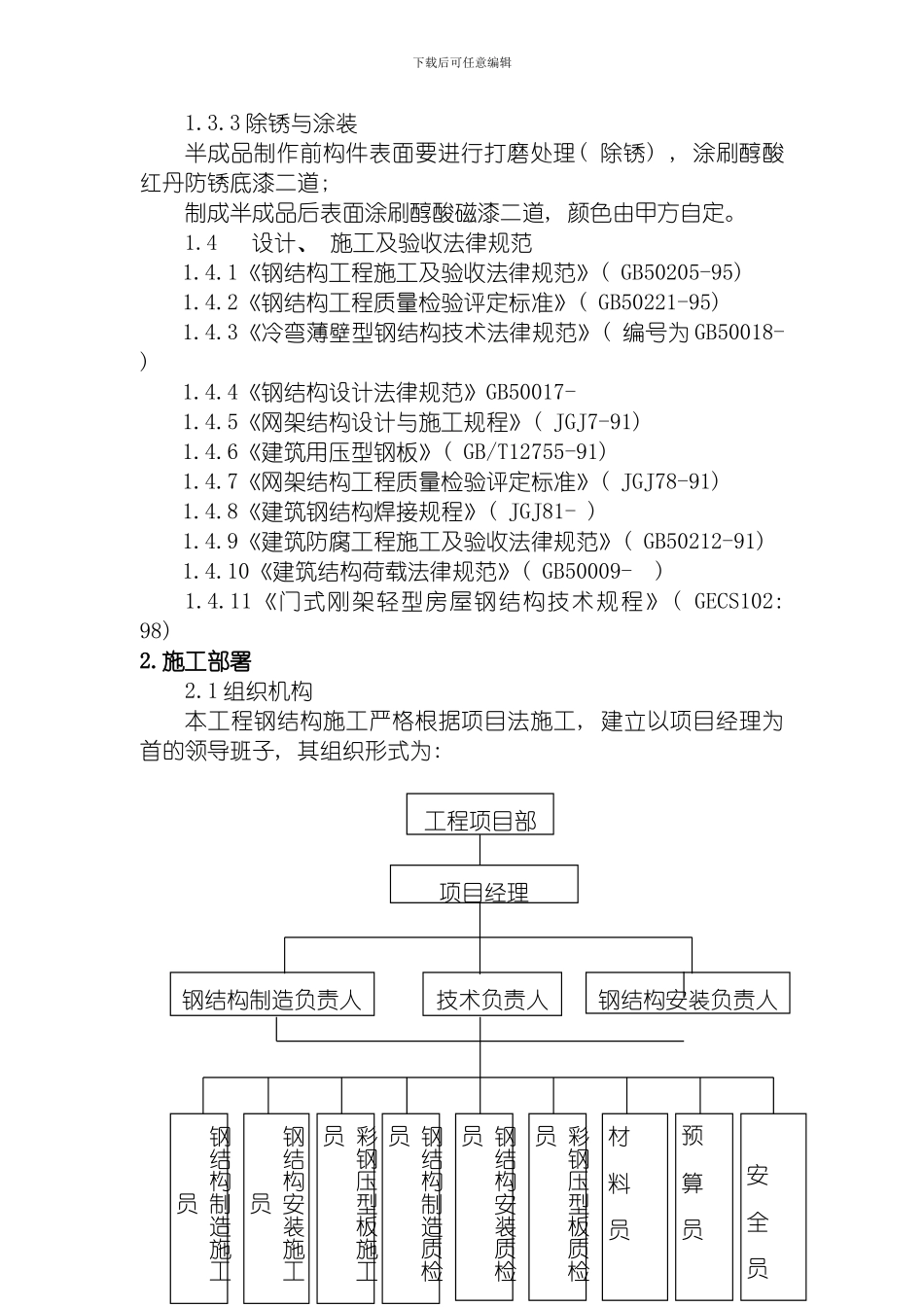

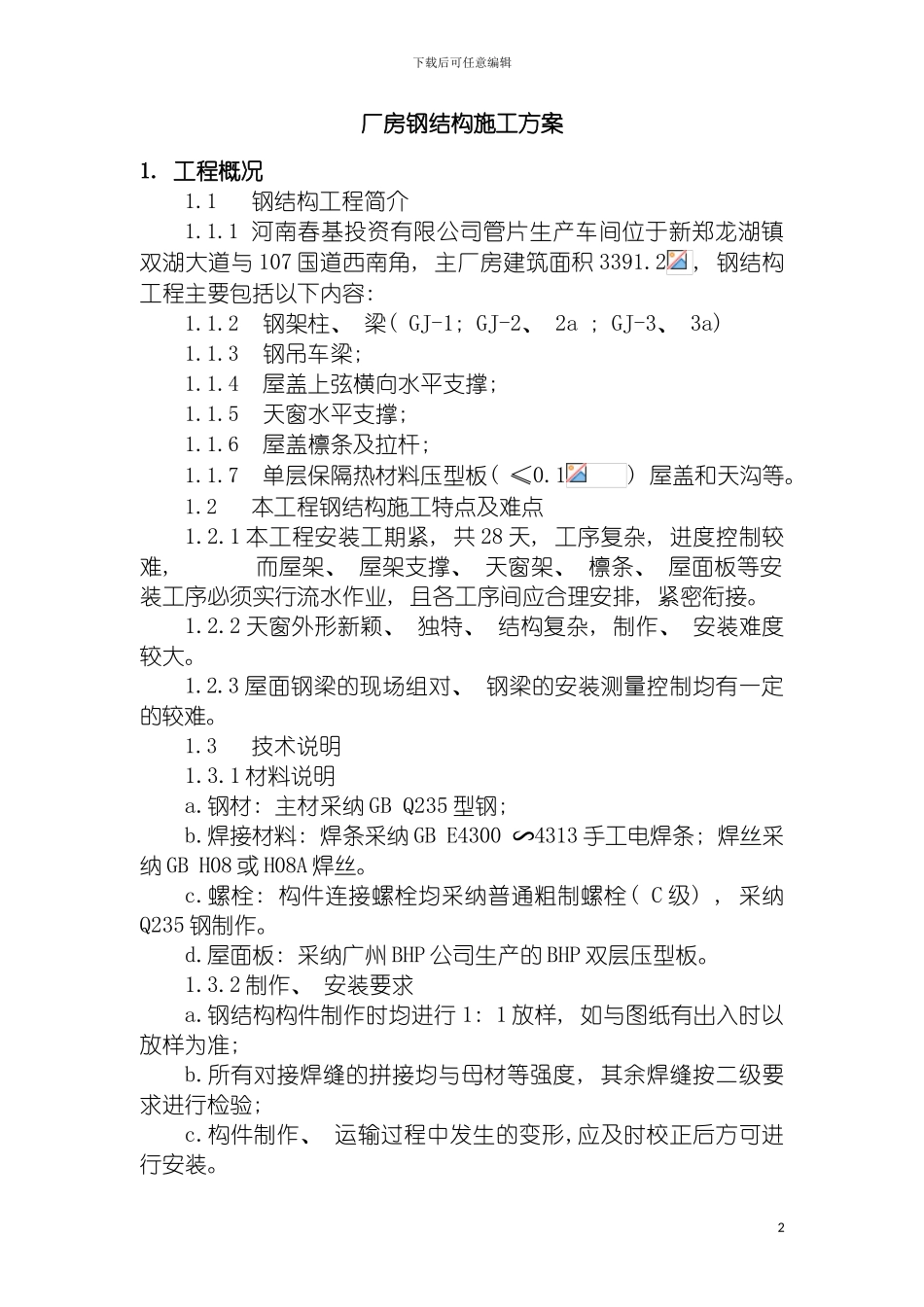

下载后可任意编辑河南春基钢结构施工方案1下载后可任意编辑厂房钢结构施工方案1. 工程概况1.1钢结构工程简介1.1.1 河南春基投资有限公司管片生产车间位于新郑龙湖镇双湖大道与 107 国道西南角, 主厂房建筑面积 3391.2, 钢结构工程主要包括以下内容: 1.1.2 钢架柱、 梁( GJ-1; GJ-2、 2a ; GJ-3、 3a) 1.1.3 钢吊车梁; 1.1.4 屋盖上弦横向水平支撑; 1.1.5 天窗水平支撑; 1.1.6 屋盖檩条及拉杆; 1.1.7 单层保隔热材料压型板( ≤0.1) 屋盖和天沟等。1.2本工程钢结构施工特点及难点1.2.1 本工程安装工期紧, 共 28 天, 工序复杂, 进度控制较难, 而屋架、 屋架支撑、 天窗架、 檩条、 屋面板等安装工序必须实行流水作业, 且各工序间应合理安排, 紧密衔接。1.2.2 天窗外形新颖、 独特、 结构复杂, 制作、 安装难度较大。1.2.3 屋面钢梁的现场组对、 钢梁的安装测量控制均有一定的较难。1.3技术说明1.3.1 材料说明a.钢材: 主材采纳 GB Q235 型钢; b.焊接材料: 焊条采纳 GB E4300 ∽4313 手工电焊条; 焊丝采纳 GB H08 或 H08A 焊丝。c.螺栓: 构件连接螺栓均采纳普通粗制螺栓( C 级) , 采纳Q235 钢制作。d.屋面板: 采纳广州 BHP 公司生产的 BHP 双层压型板。1.3.2 制作、 安装要求a.钢结构构件制作时均进行 1: 1 放样, 如与图纸有出入时以放样为准; b.所有对接焊缝的拼接均与母材等强度, 其余焊缝按二级要求进行检验; c.构件制作、 运输过程中发生的变形,应及时校正后方可进行安装。2下载后可任意编辑1.3.3 除锈与涂装半成品制作前构件表面要进行打磨处理( 除锈) , 涂刷醇酸红丹防锈底漆二道; 制成半成品后表面涂刷醇酸磁漆二道, 颜色由甲方自定。1.4设计、 施工及验收法律规范1.4.1《钢结构工程施工及验收法律规范》( GB50205-95) 1.4.2《钢结构工程质量检验评定标准》( GB50221-95) 1.4.3《冷弯薄壁型钢结构技术法律规范》( 编号为 GB50018- ) 1.4.4《钢结构设计法律规范》GB50017- 1.4.5《网架结构设计与施工规程》( JGJ7-91) 1.4.6《建筑用压型钢板》( GB/T12755-91) 1.4.7《网架结构工程质量检验评定标准》( JGJ78-91) 1.4.8《建筑钢结构焊接规程》( JGJ81- ) 1.4.9《建筑防腐工程施工及验收法律规范》( GB50212-91) 1.4.10《建筑结构荷载法律规范》( GB50009- ) 1.4.11《门式刚架轻型房屋钢结构技术规程》( GECS102: 98) 2....
