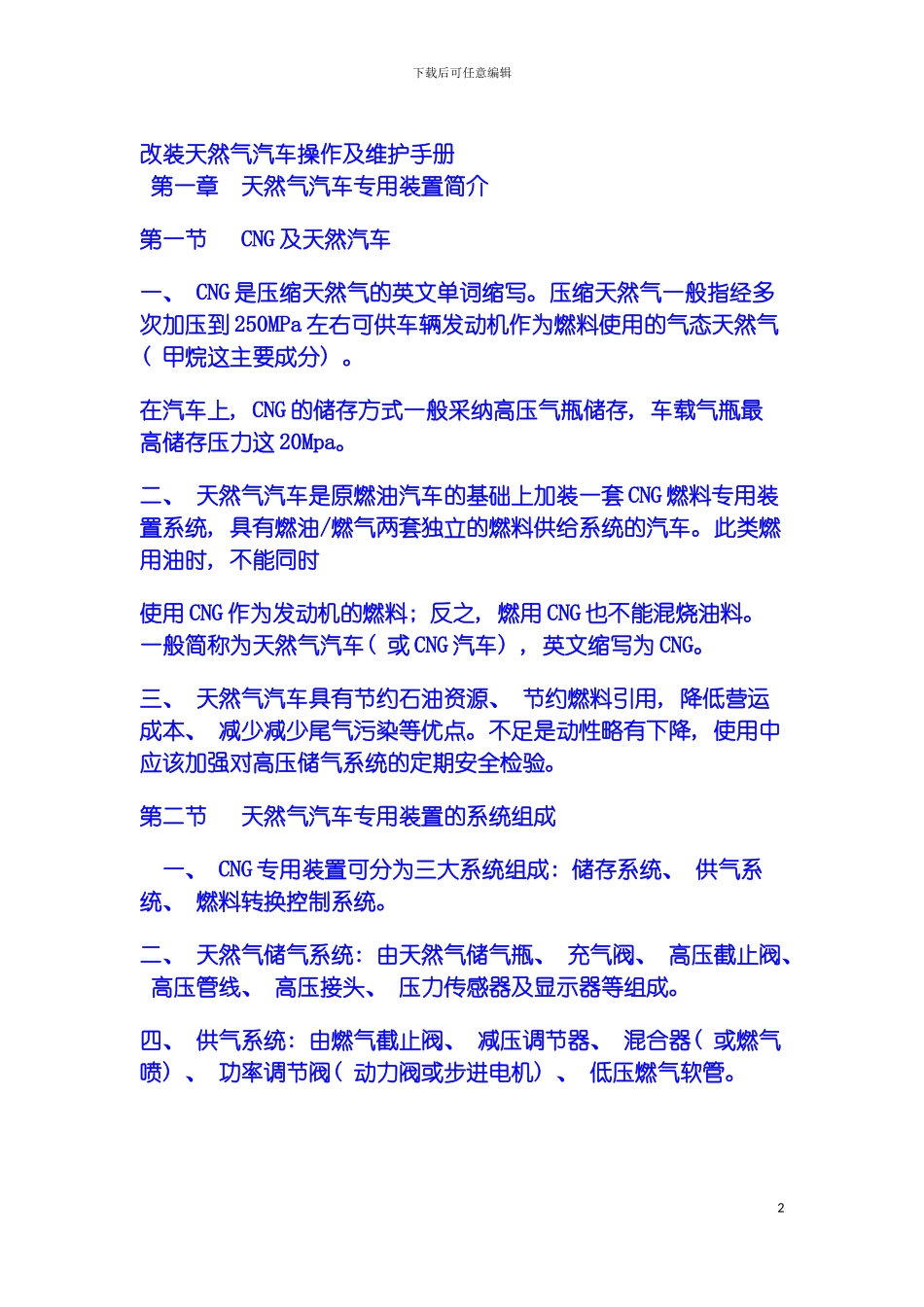

下载后可任意编辑油汽两用汽车操作及维护手册1下载后可任意编辑改装天然气汽车操作及维护手册 第一章 天然气汽车专用装置简介第一节 CNG 及天然汽车一、 CNG 是压缩天然气的英文单词缩写。压缩天然气一般指经多次加压到 250MPa 左右可供车辆发动机作为燃料使用的气态天然气( 甲烷这主要成分) 。在汽车上, CNG 的储存方式一般采纳高压气瓶储存, 车载气瓶最高储存压力这 20Mpa。二、 天然气汽车是原燃油汽车的基础上加装一套 CNG 燃料专用装置系统, 具有燃油/燃气两套独立的燃料供给系统的汽车。此类燃用油时, 不能同时使用 CNG 作为发动机的燃料; 反之, 燃用 CNG 也不能混烧油料。一般简称为天然气汽车( 或 CNG 汽车) , 英文缩写为 CNG。三、 天然气汽车具有节约石油资源、 节约燃料引用, 降低营运成本、 减少减少尾气污染等优点。不足是动性略有下降, 使用中应该加强对高压储气系统的定期安全检验。第二节 天然气汽车专用装置的系统组成 一、 CNG 专用装置可分为三大系统组成: 储存系统、 供气系统、 燃料转换控制系统。二、 天然气储气系统: 由天然气储气瓶、 充气阀、 高压截止阀、 高压管线、 高压接头、 压力传感器及显示器等组成。四、 供气系统: 由燃气截止阀、 减压调节器、 混合器( 或燃气喷) 、 功率调节阀( 动力阀或步进电机) 、 低压燃气软管。2下载后可任意编辑五、 天然气燃料转换控制系统: 由油气转换开关、 燃气控制ECU( 仿真器) 、 电动油泵( 或汽油电磁阀) 、 点火时间提前器、 压力传感器及显示器等组成。六、 化油器车和电喷车 CNG 系统图如下: 第三节 储气系统主要部件及功用一、 压缩天然气储气瓶( 一) 储气—是储存压缩天然气( CNG) 的专用气瓶。( 二) 根据材质和结构不同可分为四种: 第一种是钢质气瓶; 第二种是钢质内胆环向缠绕气瓶; 第三种是铝质内胆全缠绕气瓶; 第四种是塑料内胆全缠绕气瓶。( 三) 车用压缩天然气储气瓶, 配置有熔点为 95—105 的易熔赛和破损压力为 25—30Mpa 的安全防爆膜片, 当气瓶内的压力、 温度超过上述数值时会自动放气泄压, 以保证气瓶使用安全。二、 充气阀充气阀——是加气机与车用气瓶的接口阀。三、 高压电磁阀及高压截止阀( 一) 高压电磁阀——采纳电控方式接通和截断天然气气路, 起开关及保护作用。( 二) 手动高压截止阀——用手控方式来控制储气瓶到减压调节器之间气路的接通...
