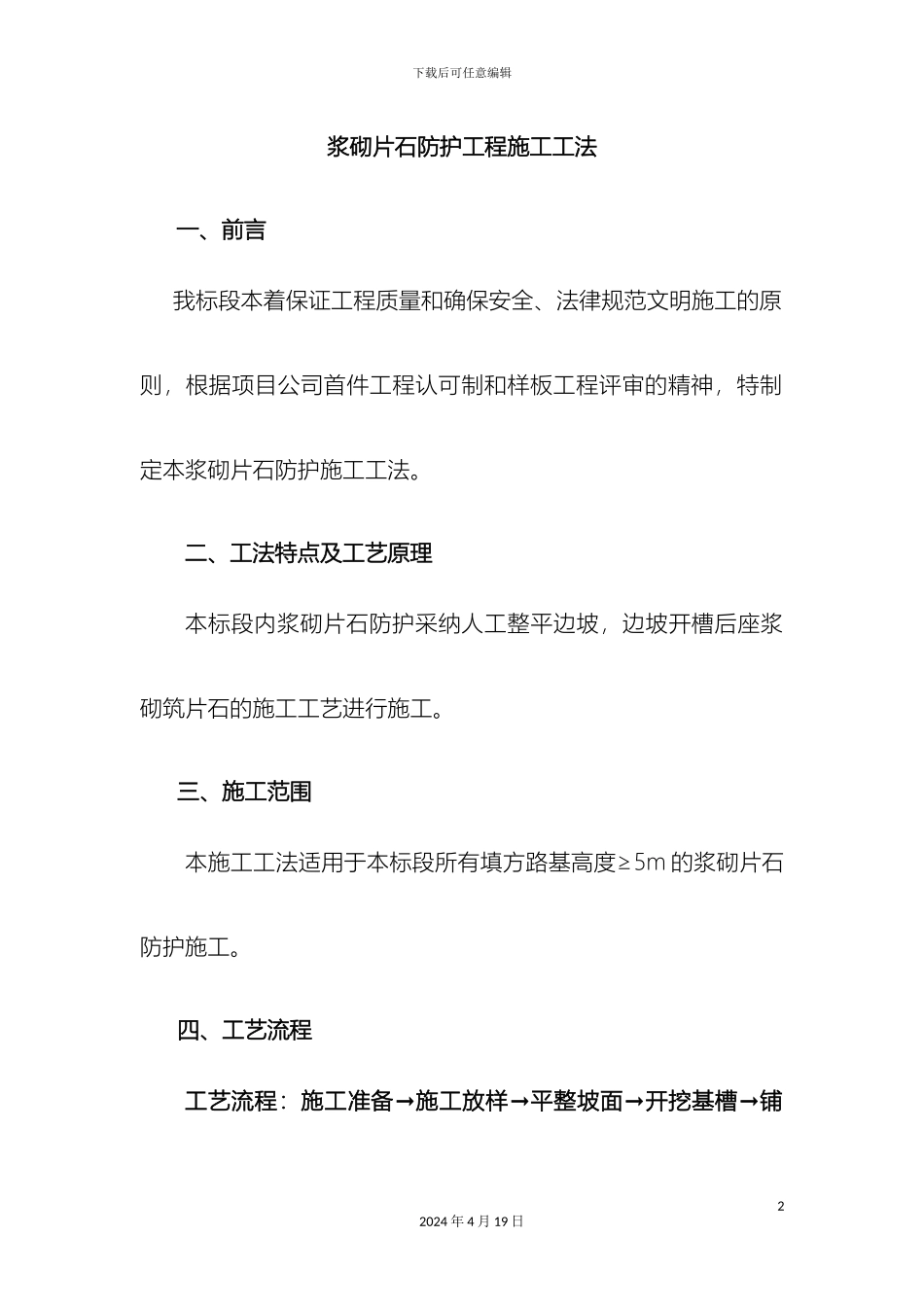

下载后可任意编辑浆砌片石边坡防护施工工法12024 年 4 月 19 日下载后可任意编辑浆砌片石防护工程施工工法一、前言我标段本着保证工程质量和确保安全、法律规范文明施工的原则,根据项目公司首件工程认可制和样板工程评审的精神,特制定本浆砌片石防护施工工法。二、工法特点及工艺原理本标段内浆砌片石防护采纳人工整平边坡,边坡开槽后座浆砌筑片石的施工工艺进行施工。三、施工范围本施工工法适用于本标段所有填方路基高度≥5m 的浆砌片石防护施工。四、工艺流程工艺流程:施工准备→施工放样→平整坡面→开挖基槽→铺22024 年 4 月 19 日下载后可任意编辑设垫层→砌筑片石→养护。五、施工准备1、施工材料(1)浆砌防护的材料主要是砂、片石、水泥。材料进场前需各种原材料的品质进行试验,合格后方可进场,在材料进场后还要对砼的原材料进行抽检,其各项指标均要符合设计的要求。试验室提供施工的砂浆的配合比,拌合场应该按配合比调配砂浆。 (2)片石质量要求。石料应选用不易风化的硬石、密实、无裂缝、无水锈痕,不得使用风化严重、无工作面、含有泥土的片石,片石在使用前应用水冲洗并将尖锐部分凿除。片石的抗压强度不小于 30MP。由于浆砌片石设计厚度在 30cm,因此片石厚度应在20~25cm 之间(太大太小均不宜控制砂浆饱满度和砌体表面平整32024 年 4 月 19 日下载后可任意编辑度),要求不能使用卵石及薄片石,片石进场后要经过细心筛选,必要时要加工处理,使得片石至少有一个面为平面且色泽一致。 (3)细集料。浆砌片石施工中使用的砂宜为中粗砂 ,本段细料集选用清江坪砂石厂生产的粗砂。六、施工工艺流程浆砌拱型骨架护坡采纳挖槽法施工,施工工艺如下:1、坡面修整根据边坡坡度、基础高程等数据设固定的样板挂线,清刷表面松散土层及浮土,填补坑凹并拍实使坡面平整,土基的压实度应与同层路基土压实度相同,以免下沉而使砌体产生裂缝,影响42024 年 4 月 19 日坡面基 槽 开挖砼 镶 面 石预制镶面石片 石 砌拱架 勾缝、养护检 修 踏步施 工 准备测 量 放样下载后可任意编辑砌体的整体稳定性。坡面整修经验收合格后,方可进行下道工序施工。2、测量放线按设计图纸对拱型骨架轮廓进行放样,并钢尺对基槽开挖位置准确定位。对于弧形部分应定出圆心位置然后撒线画出弧线。3、基槽开挖拱型骨架基槽采纳人工开挖的方法,基槽开挖时应注意几何尺寸位置的准确,开槽深度为垂直坡面以下 35 公分。对...
