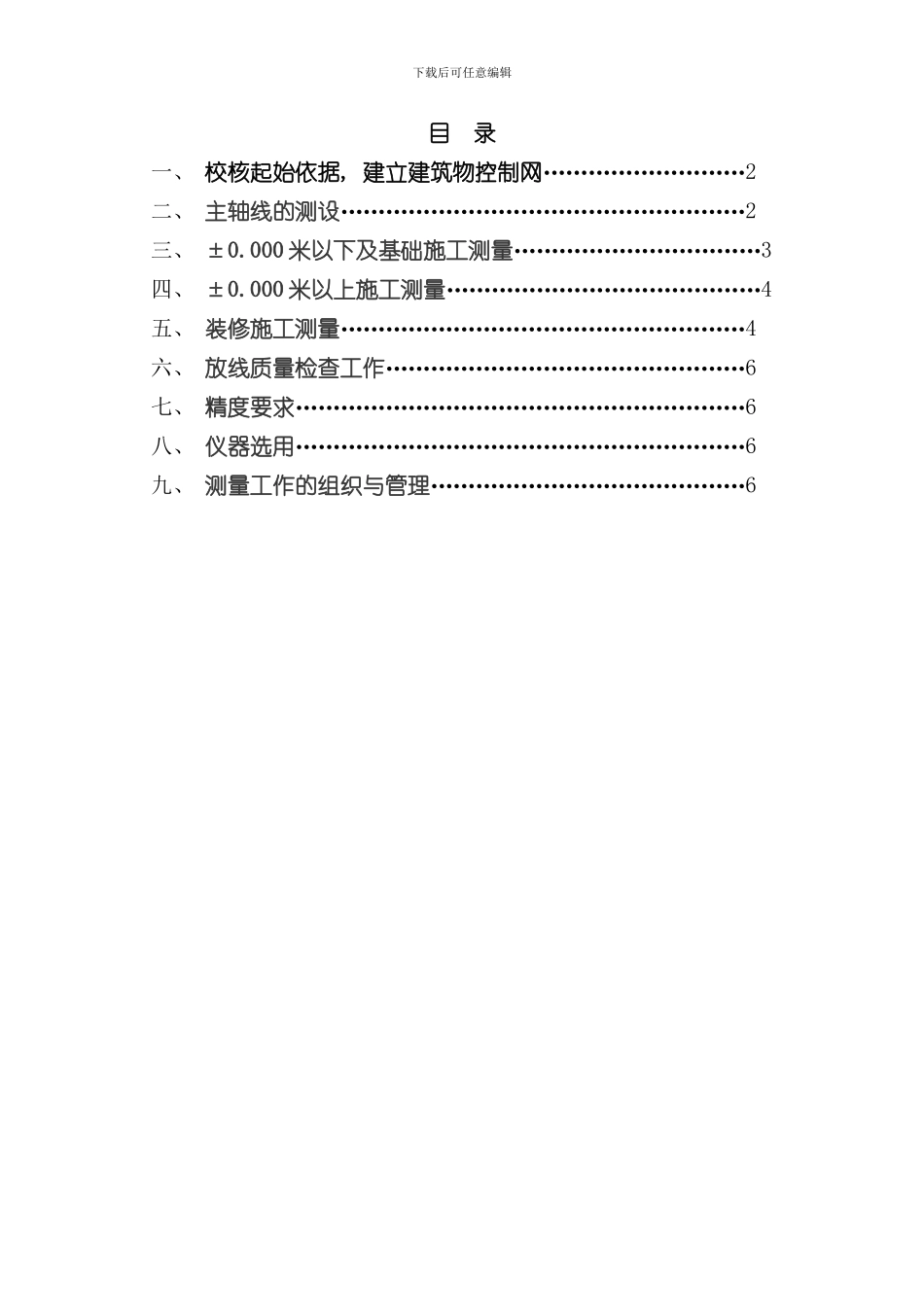

测量控制方案完整版样本VIP专享

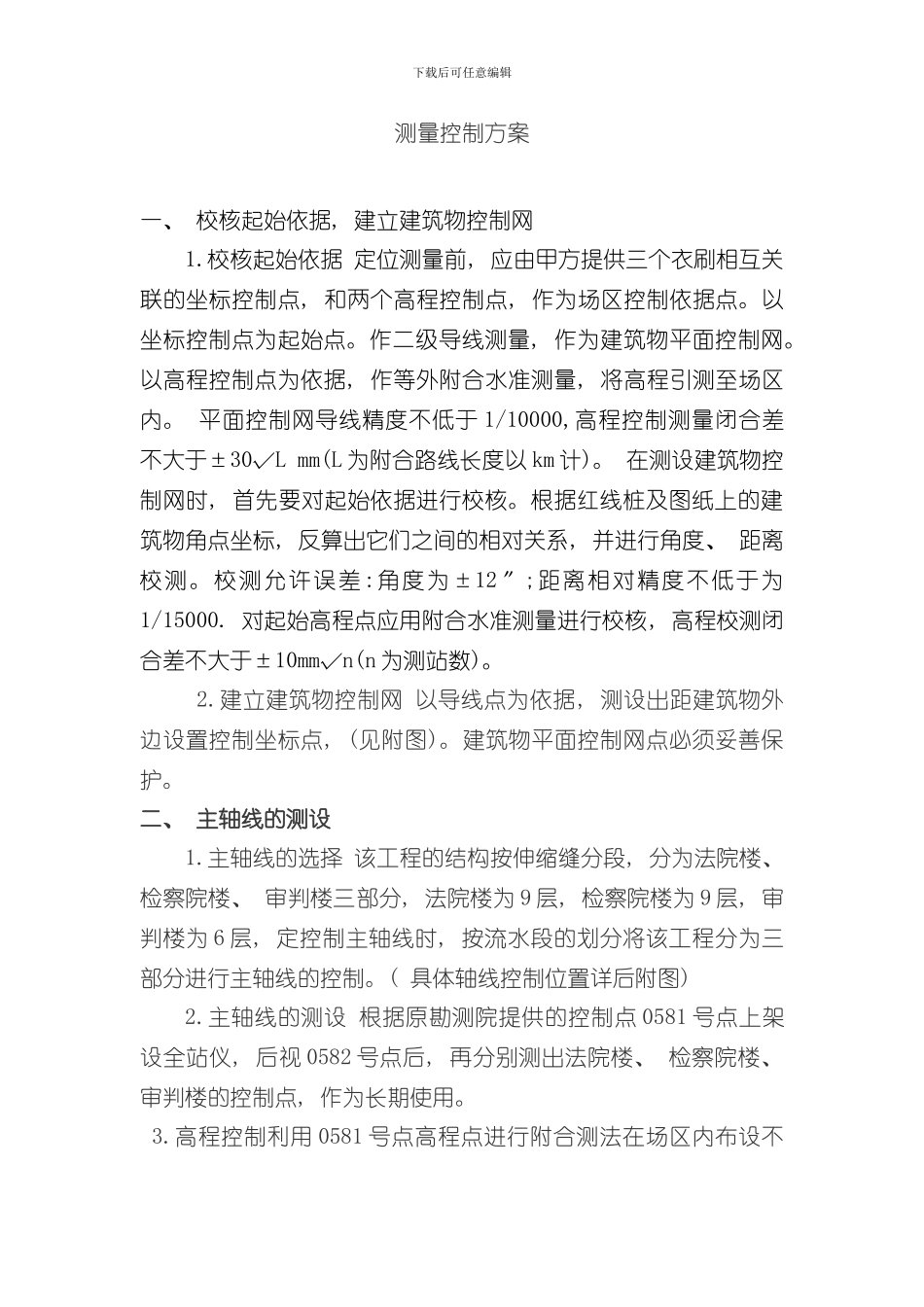

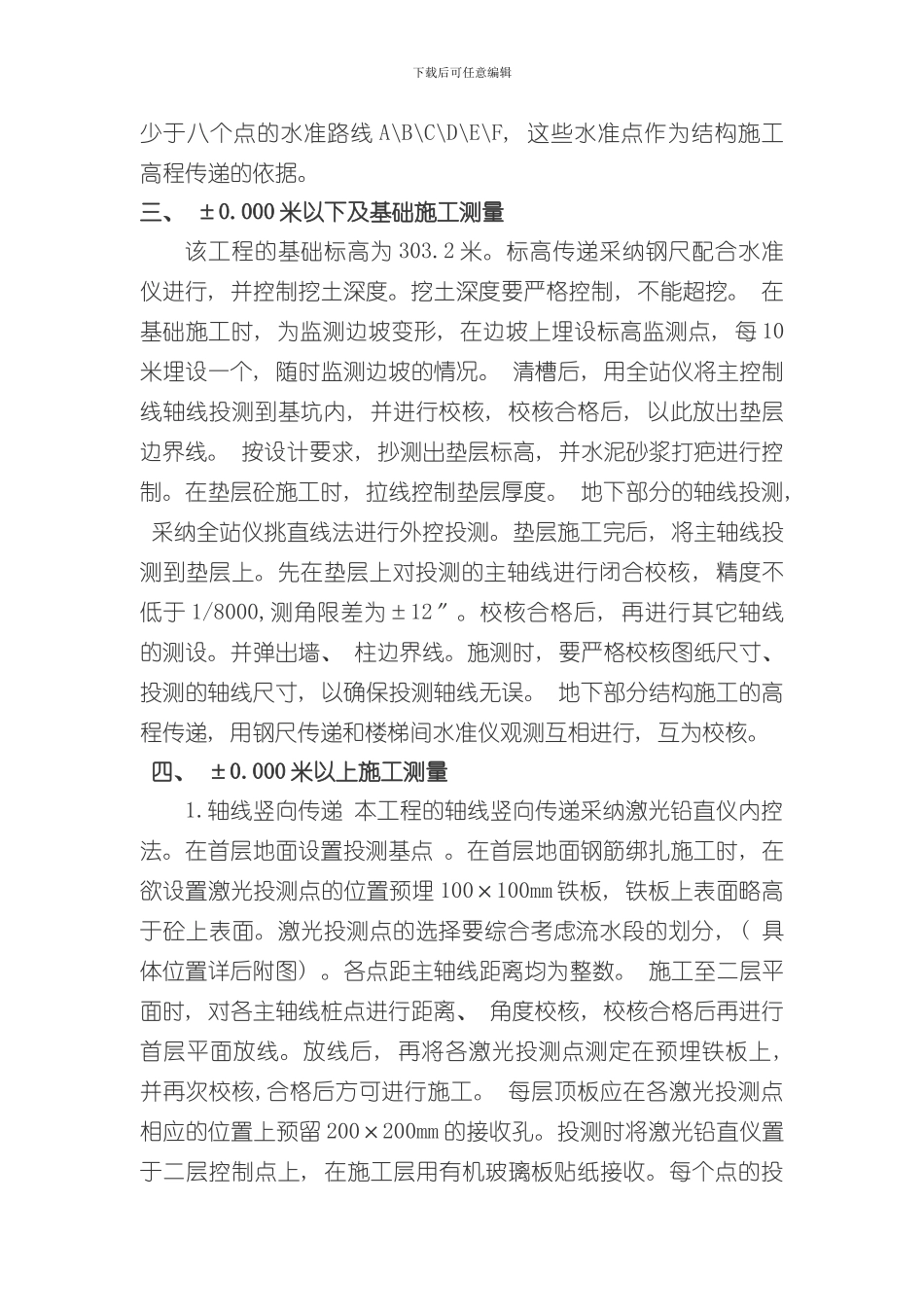

下载后可任意编辑目 录一、 校核起始依据, 建立建筑物控制网………………………2二、 主轴线的测设………………………………………………2三、 ±0.000 米以下及基础施工测量……………………………3四、 ±0.000 米以上施工测量……………………………………4五、 装修施工测量………………………………………………4六、 放线质量检查工作…………………………………………6七、 精度要求……………………………………………………6八、 仪器选用……………………………………………………6九、 测量工作的组织与管理……………………………………6下载后可任意编辑测量控制方案一、 校核起始依据, 建立建筑物控制网 1.校核起始依据 定位测量前, 应由甲方提供三个衣刷相互关联的坐标控制点, 和两个高程控制点, 作为场区控制依据点。以坐标控制点为起始点。作二级导线测量, 作为建筑物平面控制网。以高程控制点为依据, 作等外附合水准测量, 将高程引测至场区内。 平面控制网导线精度不低于 1/10000,高程控制测量闭合差不大于±30√L mm(L 为附合路线长度以 km 计)。 在测设建筑物控制网时, 首先要对起始依据进行校核。根据红线桩及图纸上的建筑物角点坐标, 反算出它们之间的相对关系, 并进行角度、 距离校测。校测允许误差:角度为±12〃;距离相对精度不低于为1/15000. 对起始高程点应用附合水准测量进行校核, 高程校测闭合差不大于±10mm√n(n 为测站数)。 2.建立建筑物控制网 以导线点为依据, 测设出距建筑物外边设置控制坐标点, (见附图)。建筑物平面控制网点必须妥善保护。 二、 主轴线的测设 1.主轴线的选择 该工程的结构按伸缩缝分段, 分为法院楼、 检察院楼、 审判楼三部分, 法院楼为 9 层, 检察院楼为 9 层, 审判楼为 6 层, 定控制主轴线时, 按流水段的划分将该工程分为三部分进行主轴线的控制。( 具体轴线控制位置详后附图) 2.主轴线的测设 根据原勘测院提供的控制点 0581 号点上架设全站仪, 后视 0582 号点后, 再分别测出法院楼、 检察院楼、 审判楼的控制点, 作为长期使用。 3.高程控制利用 0581 号点高程点进行附合测法在场区内布设不下载后可任意编辑少于八个点的水准路线 A\B\C\D\E\F, 这些水准点作为结构施工高程传递的依据。 三、 ±0.000 米以下及基础施工测量 该工程的基础标高为 303.2 米。标高传递采纳钢尺配合水准仪进行, 并控制挖土深...
